Umgang mit dem Gerät

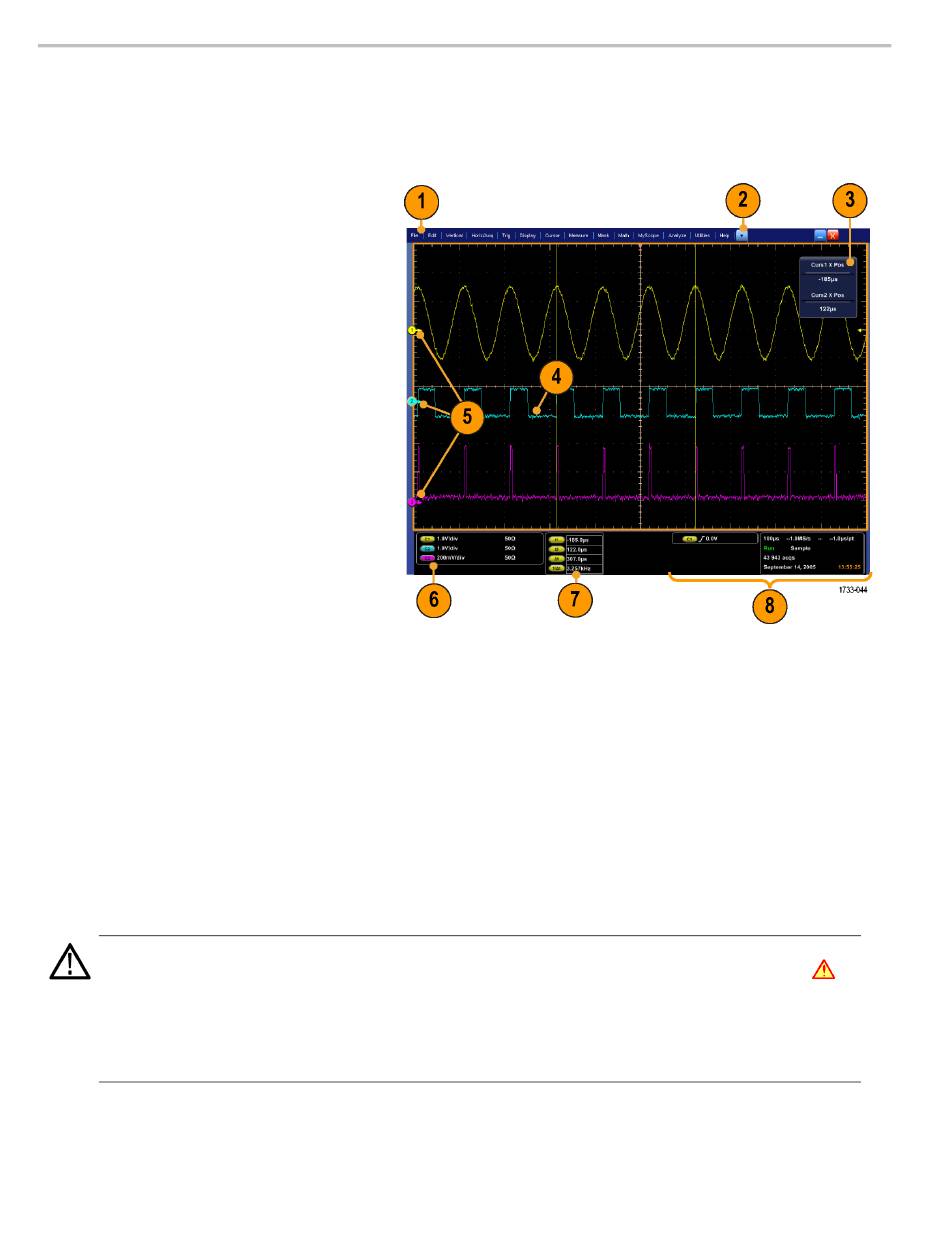

Schnittstelle und Anzeige
Im Menüleistenmodus erhalten Sie Zugriff auf die Befehle, die alle Gerätemerkmale und Gerätefunktionen steuern. Die
Symbolleiste bietet Zugriff auf die wichtigsten Funktionen.
1. Menüleiste: Zugriff auf Daten-E/A,
Druck, Online-Hilfe und Gerätefunktionen
2. Schaltflächen/Menü: Klicken
Sie darauf, um zwischen dem
Symbolleistenmodus und dem
Menüleistenmodus zu wechseln und um
die Symbolleiste individuell anzupassen.
3. Anzeigen des Mehrfunktions-
Drehknopfs: Anpassen und
Anzeigen der mithilfe der
Mehrfunktions-Drehknöpfe gesteuerten
Parameter
4. Anzeige: Hier werden in Echtzeit
digitale, berechnete, Bus- und
Referenzsignale mit Cursor angezeigt.
5. Signal-Ziehpunkt: Klicken und
ziehen Sie, um die vertikale Position
eines Signals oder Busses zu
verändern. Klicken Sie auf den
Ziehpunkt, und ändern Sie die Position
und die Skalierung mithilfe der
Mehrfunktions-Drehknöpfe.
6. Status der Steuerelemente:
Kurzinformationen zu vertikalen
Auswahlen, Skala, Offset und
Parametern
7. Anzeigen: In diesem Bereich werden
Cursor- und Messwertausgaben
angezeigt. Über die Menüleiste oder
Symbolleiste können Messungen
ausgewählt werden. Bei der Anzeige
eines Steuerungsfensters werden einige
Kombinationen von Anzeigen in den
Rasterbereich verschoben.
WARNUNG.
Bei Vorliegen vertikaler Signalamplitudenbegrenzungen können an der Tastkopfspitze gefährliche Spannungen
auftreten, auch wenn in der Anzeige eine niedrige Spannung angegeben wird. In der Messwertanzeige leuchtet ein
Symbol auf, wenn eine Signalamplitudenbegrenzung vorliegt. Automatische amplitudenbezogene Messungen, bei denen
das Signal vertikal begrenzt ist, liefern ungenaue Ergebnisse. Signalamplitudenbegrenzungen verursachen auch ungenaue
Amplitudenwerte in Signalen, die für die Verwendung in anderen Programmen gespeichert oder exportiert werden. Wenn
ein mathematisches Signal beschnitten wird, hat dies keine Auswirkungen auf die Amplitudenmessungen für dieses
berechnete Signal.
8. Status: Anzeige von Erfassungsstatus, Modus und Anzahl der Erfassungen; Triggerstatus; Datum, Uhrzeit sowie
Kurzinformationen zur Aufzeichnungslänge und zu den horizontalen Parametern
22
Benutzerhandbuch für die Serien MSO/DPO70000DX, MSO/DPO70000C, DPO7000C und MSO/DPO5000B
