Erfassung
Schnelltipps
Informationen zur Benutzung eines benutzerdefinierten Decoders für serielle Daten finden Sie in der Online-Hilfe.
Einrichtung eines parallelen Busses
Sie können die Parameter für den parallelen Bus einstellen. Sie können nur bei Geräten der Serie MSO digitale Kanäle in
den Busdefinitionen verwenden.

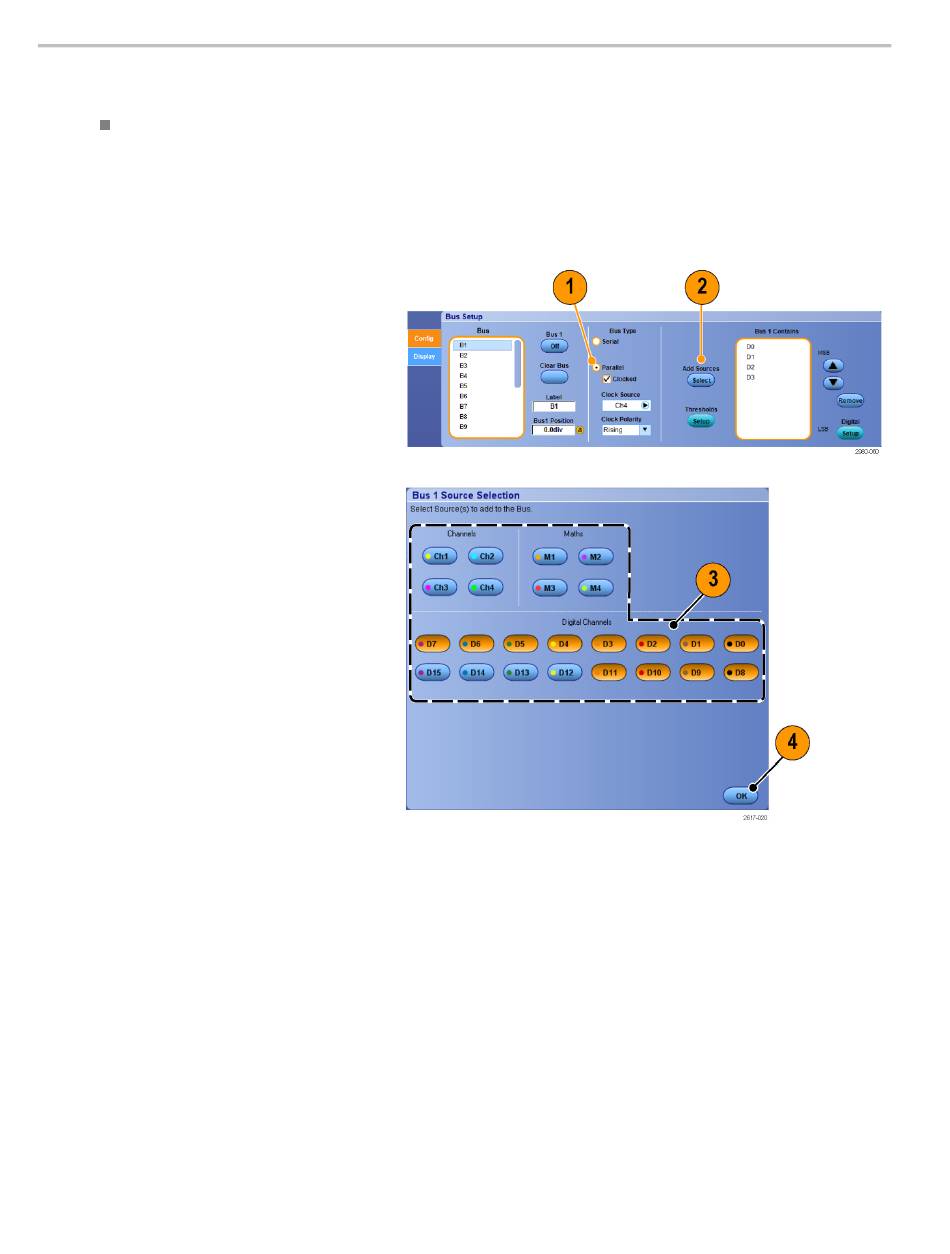

1. Um einen parallelen Bus einzurichten,
wählen Sie Bus Type (Bustyp) Parallel.
Weitere Informationen zum Einrichten
eines Busses finden Sie in der
Online-Hilfe.
2. Um dem Bus Quellen hinzuzufügen,
klicken Sie auf die Schaltfläche Add
Sources (Quellen hinzufügen) Select
(Auswahl).
3. Klicken Sie für jeden Kanal, den Sie
dem Bus zuordnen wollen, auf die
Schaltfläche. Die Reihenfolge des
parallelen Busses wird durch die
Reihenfolge bestimmt, in der Sie die
Kanäle auswählen. Digitale Kanäle
sind nur bei Geräten der Serie MSO als
Quellen verfügbar.
4. Klicken Sie auf die Schaltfläche OK.
56
Benutzerhandbuch für die Serien MSO/DPO70000DX, MSO/DPO70000C, DPO7000C und MSO/DPO5000B
