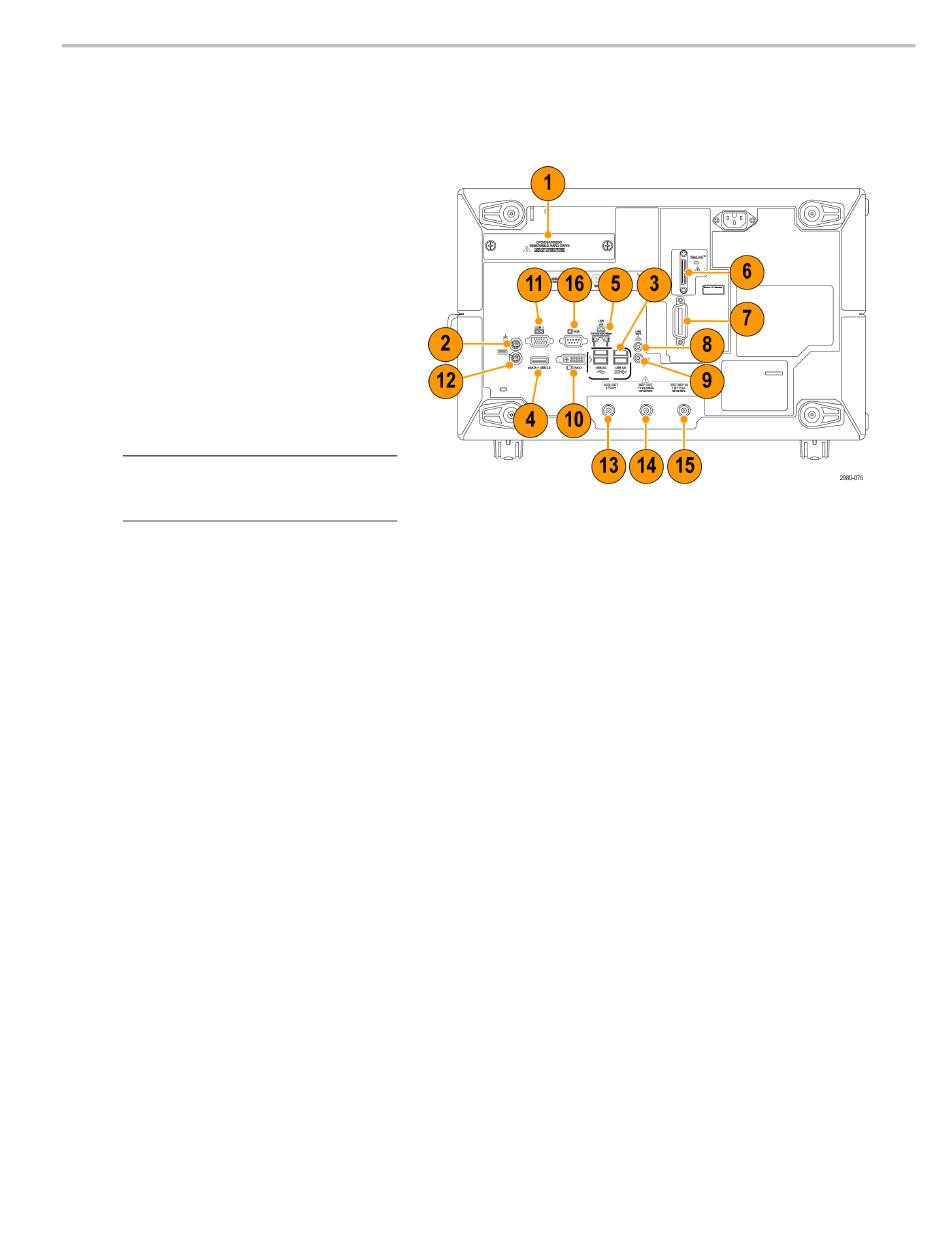

Seitenteile und Rückwand
MSO/DPO70000DX und MSO/DPO70000C
1. Entnehmbares Festplattenlaufwerk
2. PS-2-Anschluss für die Maus
3. USB-Hostanschlüsse
4. Passive eSATA-Schnittstelle
5. RJ-45-LAN-Stecker für den Anschluss
an ein Netzwerk.
6. TekLink-Stecker
7. GPIB-Schnittstelle für den Anschluss an
den Controller
8. Line-Out-Stecker für den Lautsprecher
HINWEIS.
Einige Geräte verfügen
möglicherweise über zusätzliche
Audioanschlüsse.
9. Mic-Stecker für das Mikrofon
10. DVI-D-Video-Anschluss
11. Serielle Schnittstellen COM 1 und COM 2
12. PS-2-Anschluss für die Tastatur
13. Zusätzlicher Ausgang
14. Referenzausgang
15. Externer Referenzeingang
16. VGA‑Anschluss
Benutzerhandbuch für die Serien MSO/DPO70000DX, MSO/DPO70000C, DPO7000C und MSO/DPO5000B
Serien MSO/DPO70000DX und MSO/DPO70000C
Umgang mit dem Gerät
