Verwenden der vergrößerten DSP-Bandbreite
Wenn das Gerät über die Funktion der Bandbreitenvergrößerung verfügt, können Sie die vergrößerte DSP-Bandbreite
(Digital Signal Processing; digitale Signalverarbeitung) verwenden, um für genauere Anstiegszeitmessungen die Bandbreite
zu vergrößern und bei voller Abtastrate den Durchlassbereich abzuflachen. Bei der vergrößerten Bandbreite wird eine
abgestimmte Antwort über die aktivierten Kanäle hinweg bereitgestellt. Dadurch können Sie einen Vergleich der Kanäle
untereinander und Differenzmessungen vornehmen.

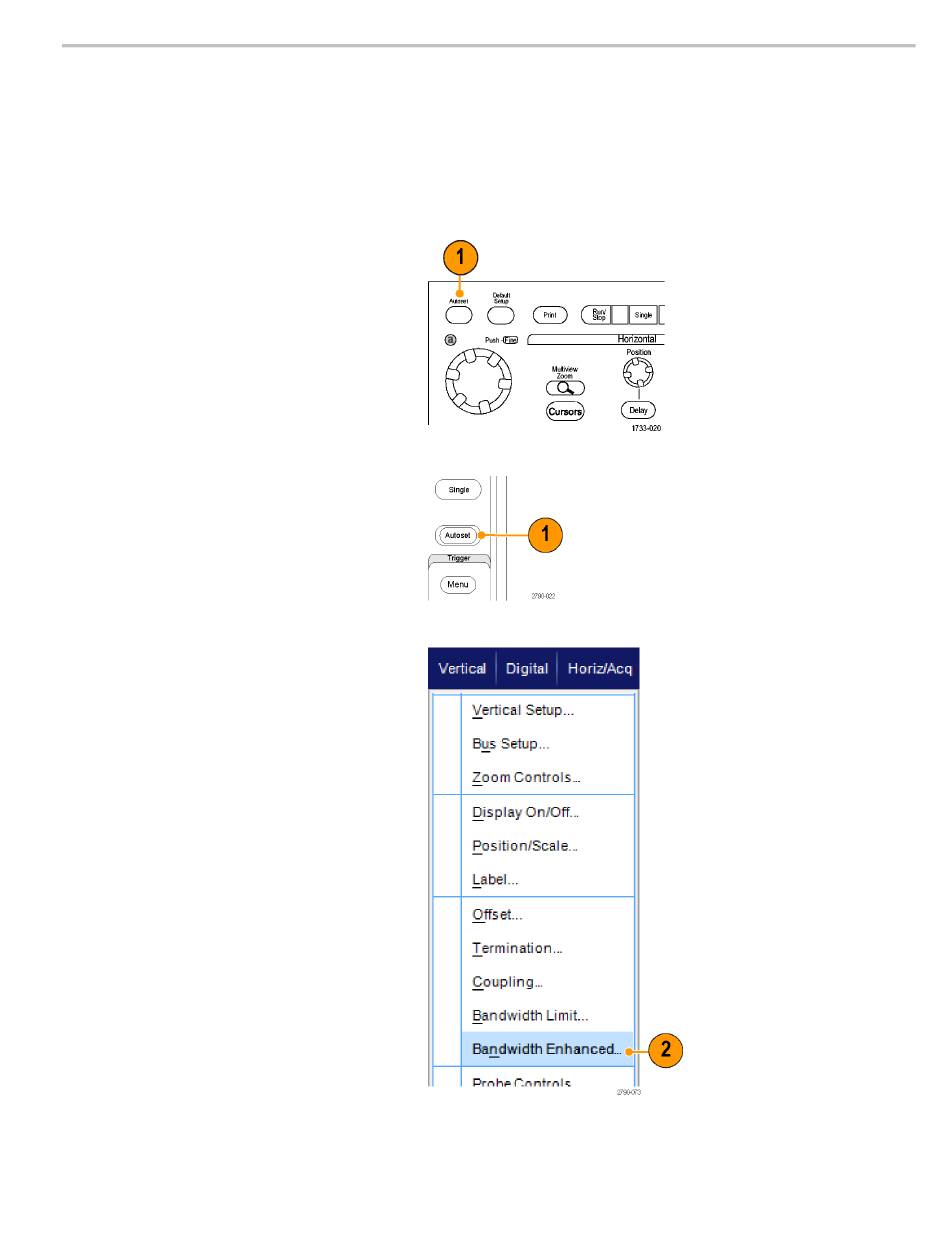

1. Drücken Sie AUTOSET (Auto-Setup),
um die horizontalen, vertikalen und
Triggersteuerelemente festzulegen
bzw. um die Steuerelemente manuell
festzulegen.
2. Wählen Sie Vertical > Bandwidth
Enhanced... (Vertikal > Vergrößerte
Bandbreite) aus.
Benutzerhandbuch für die Serien MSO/DPO70000DX, MSO/DPO70000C, DPO7000C und MSO/DPO5000B
Serie MSO/DPO70000DX, MSO/DPO70000C und DPO7000C
Serien MSO5000B und DPO5000B
Erfassung
47
