Erfassung
Gründe für die Verwendung von MagniVu
Bei der Serie MSO5000B ermöglicht MagniVu eine höhere Auflösung, um die Flankenplatzierung genau zu bestimmen. Das
hilft Ihnen, genaue Zeitmessungen auf digitalen Flanken vorzunehmen. Sie können eine bis zu 32-mal höhere Genauigkeit
als bei der normalen digitalen Kanalabtastung erreichen.
Die MagniVu-Aufzeichnung wird parallel zur digitalen Haupterfassung vorgenommen und ist jederzeit unabhängig davon
verfügbar, ob die Erfassung gerade läuft oder angehalten ist. MagniVu bietet eine ultrahohe Auflösung für die Anzeige Ihrer
Daten, die bei einer maximalen Auflösung von 60,6 ps bei 10.000 um den Trigger zentrierten Punkten abgetastet werden.
HINWEIS.
MagniVu zentriert sich selbst um den Triggerpunkt. Wenn Sie MagniVu bei einer großen Aufzeichnungslänge
einschalten und etwas anderes als den Triggerpunkt anzeigen, ist das digitale Signal möglicherweise auf dem Bildschirm
nicht mehr zu sehen. In den meisten dieser Fälle können Sie die digitale Aufzeichnung finden, indem Sie in der oberen
Übersicht nach dem digitalen Signal suchen und entsprechend verschieben.
Verwendung von MagniVu

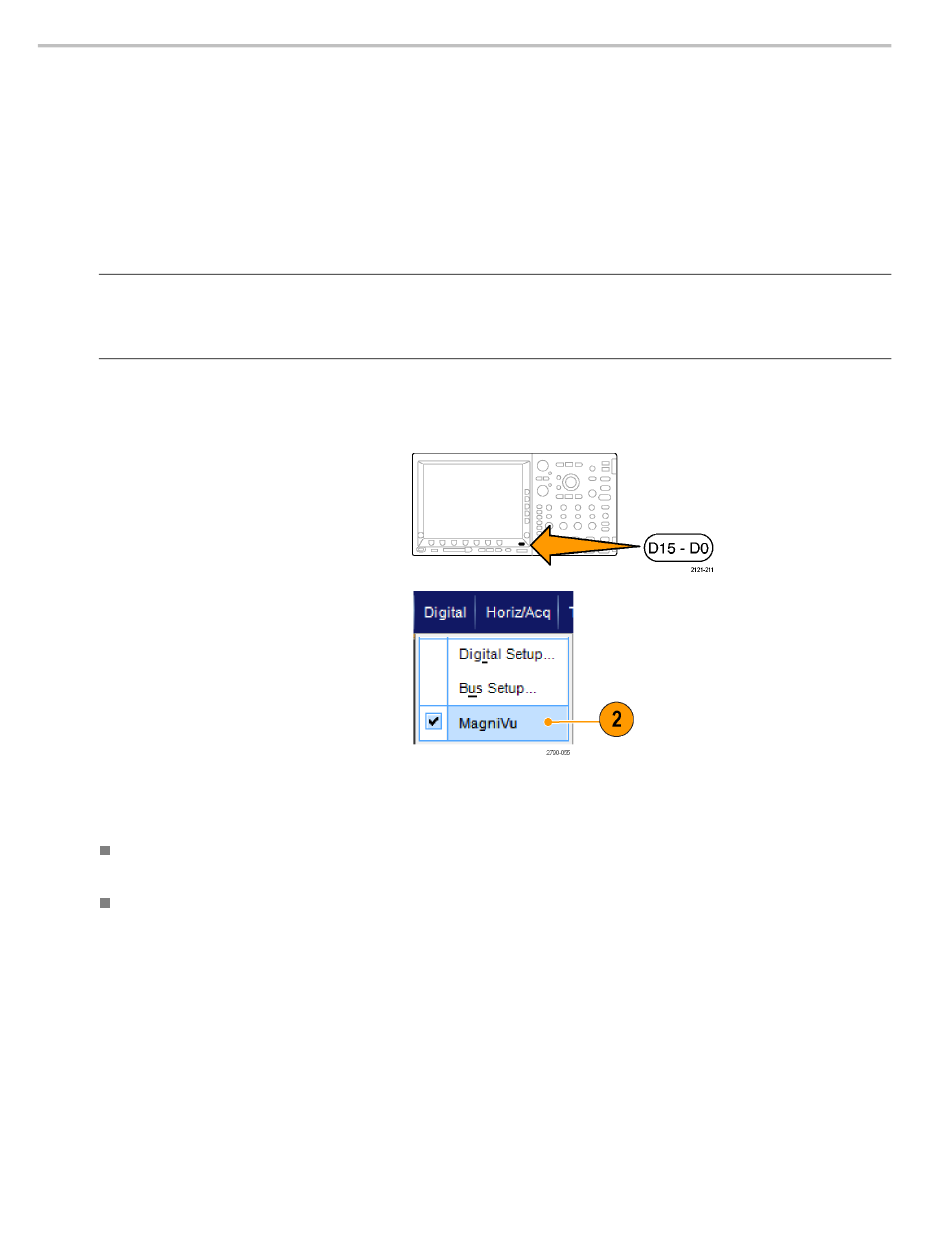

1. Drücken Sie D15–D0.
2. Wählen Sie Digital > MagniVu (Digtal >
MagniVu), um MagniVu auf On (Ein) zu
schalten.
Schnelltipps
Wenn Sie der Ansicht sind, dass Sie eine höhere Zeitauflösung benötigen, schalten Sie MagniVu ein, um die Auflösung
zu erhöhen.
MagniVu wird immer erfasst. Wenn das Oszilloskop angehalten wurde, schalten Sie MagniVu ein, und Sie erhalten dann
trotzdem die hohe Auflösung, ohne eine weitere Erfassung vorzunehmen.
60
Benutzerhandbuch für die Serien MSO/DPO70000DX, MSO/DPO70000C, DPO7000C und MSO/DPO5000B
