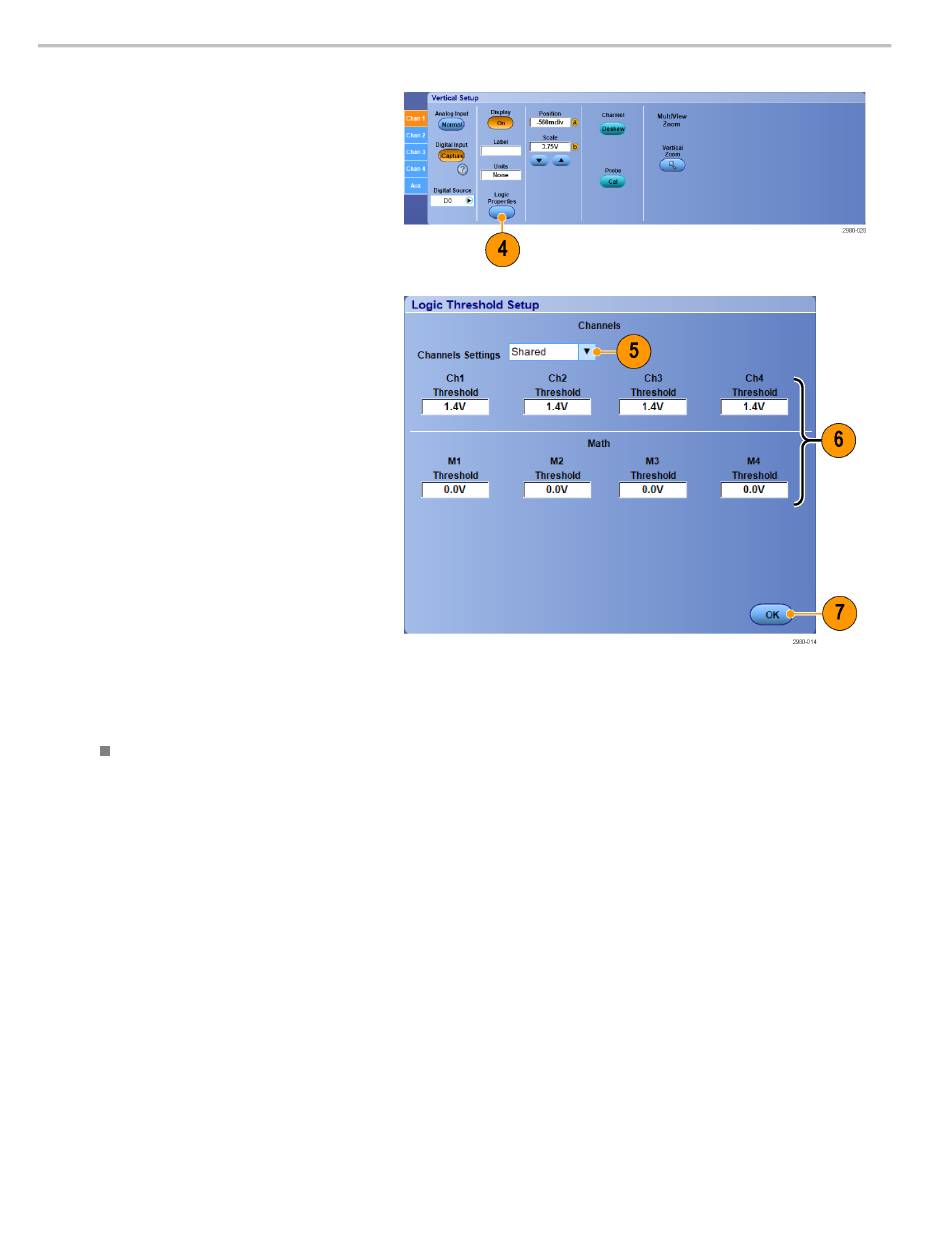

4. Zum Festlegen der während der
Konvertierung eines analogen
Signals in ein digitales Format zur
Berücksichtigung in einem Bus
verwendeten Kanalschwellwerte klicken
Sie auf die Taste Logic Properties
(Logische Einstellungen).
5. Um gemeinsame oder unabhängige
Schwellenwerteinstellungen
auszuwählen, klicken Sie auf Channel
Settings (Kanaleinstellungen), und
wählen Sie Shared (Gemeinsam) oder
Independent (Unabhängig) aus der
Liste.
6. Für jeden Schwellenwert, den Sie
einstellen wollen, klicken Sie in das
Feld Threshold (Schwellenwert) des
entsprechenden Kanals. Stellen Sie den
Schwellenwert mithilfe des Tastenfeldes
oder der Mehrfunktions-Drehknöpfe ein.
7. Nachdem Sie die erforderlichen
Schwellenwerte eingestellt haben,
klicken Sie auf die Schaltfläche OK.
Schnelltipps
Bei Verwendung von iCapture an einem MSO70000DX können Sie die digitale Quelle als Triggersignal auswählen.
Das MSO70000C triggert auf dem analogen Kanal weiter, selbst wenn dieser Kanal zur Durchführung von iCapture
eines digitalen Kanals ausgewählt wurde.
Verwendung des Modus FastFrame
FastFrame ermöglicht Ihnen, viele Triggerereignisse als Einzelaufzeichnungen in einer größeren Aufzeichnung zu erfassen
und anschließend jede Aufzeichnung einzeln anzuzeigen und zu messen. Zeitmarken zeigen die absolute Triggerzeit für
einen bestimmten Frame und die relative Zeit zwischen Triggern von zwei bestimmten Frames an.
