Pinpoint-Trigger
Horizontale Verzögerung verwenden
Verwenden Sie horizontale Verzögerung,
um ein Signaldetail in einem Bereich zu
erfassen, der ein längeres Zeitintervall vom
Triggerpunkt entfernt ist.

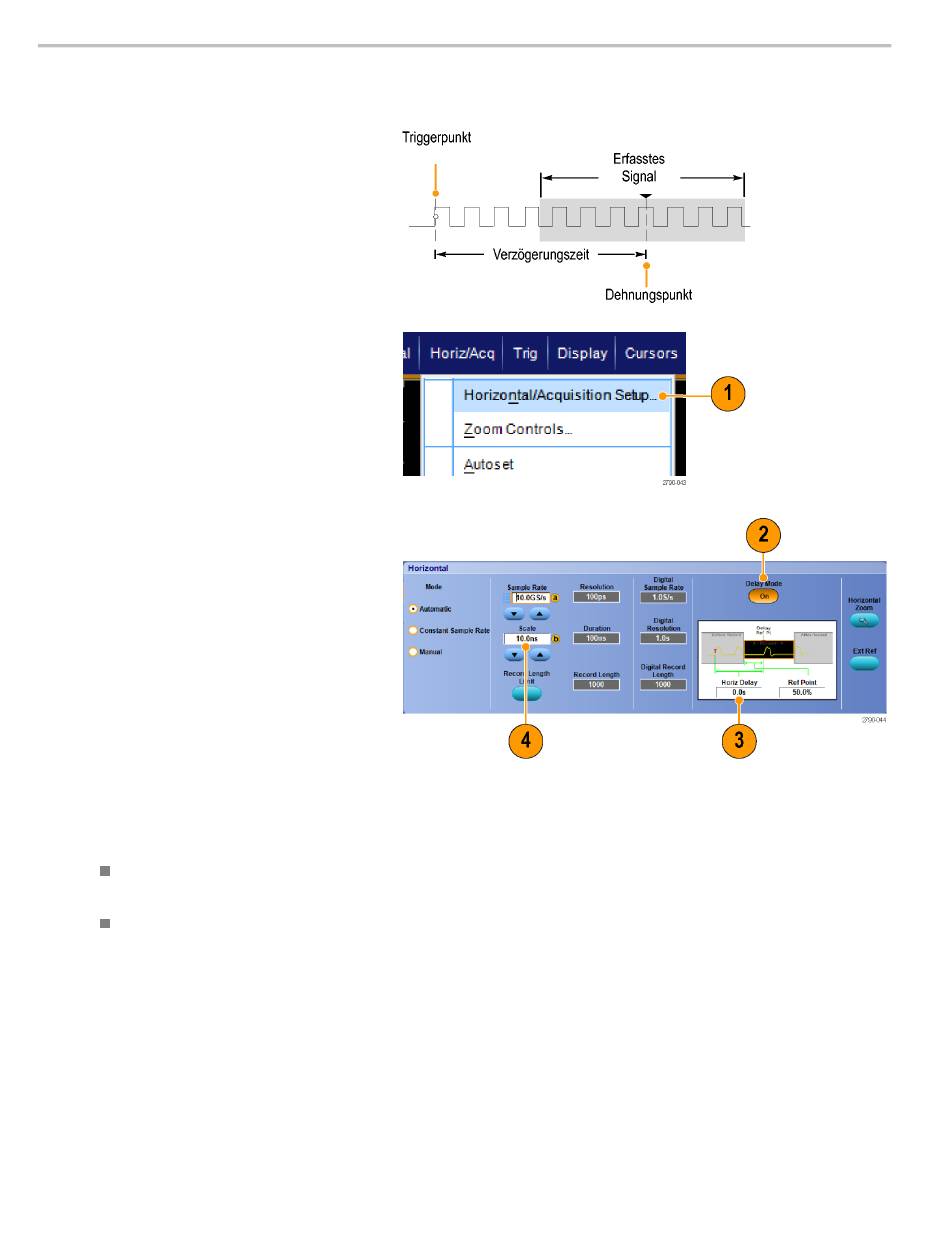

1. Wählen Sie Horiz/Acq >
Horizontal/Acquisition Setup
(Horizontal/Erfassungseinstellung) aus.
2. Drücken Sie die Taste Delay Mode
(Verzögerungsmodus), um den
Verzögerungsmodus einzuschalten.
3. Passen Sie die Verzögerungszeit mit
dem Bedienelement für die horizontale
POSITION (Position) an, oder geben
Sie die Verzögerungszeit in das
Steuerungsfenster ein.
4. Mit dem Steuerelement SCALE (Skala)
für die Horizontalskala können Sie die
erforderliche Detailanzeige erzielen.
Schnelltipps
Sie können den MultiView-Zoom und die horizontale Verzögerung gleichzeitig zur Vergrößerung einer verzögerten
Erfassung verwenden.
Aktivieren und deaktivieren Sie die horizontale Verzögerung, um die Signaldetails zweier unterschiedlicher, interessanter
Bereiche schnell miteinander zu vergleichen. Ein Bereich liegt in der Nähe des Triggerpunktes, der andere in der
Mitte der Verzögerungszeit.
