Anzeige analoger Charakteristiken von digitalen Signalen
iCapture ermöglicht Ihnen die Anzeige analoger Eigenschaften von Signalen auf digitalen Kanälen. Bei der Anzeige der
analogen Eigenschaften von Signalen stehen zusätzliche Messfunktionen zur Verfügung. iCapture steht bei Geräten der
Serien MSO70000C/DX und bei DPO70000DX mit installierter Option MSOU zur Verfügung.

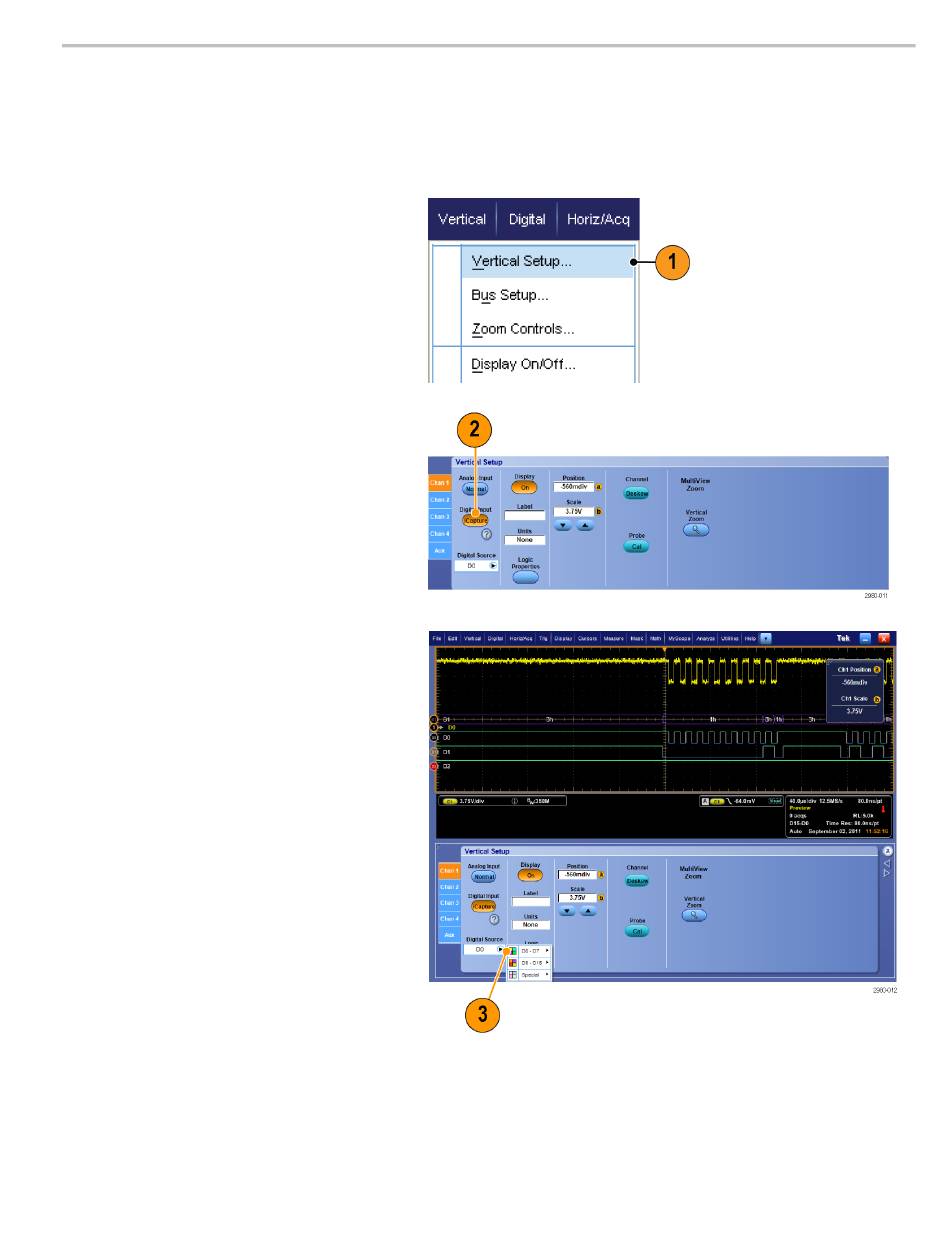

1. Wählen Sie Vertical> Vertical Setup...
(Vertikal > Vertikale Einstellungen ...)
aus.
2. Drücken Sie die Schaltfläche Digital
Input (Digitaler Eingang) iCapture.
3. Klicken Sie auf Digital Source (Digitale
Quelle), und wählen Sie einen digitalen
Kanal aus, um über den analogen
Eingang zu senden.
Benutzerhandbuch für die Serien MSO/DPO70000DX, MSO/DPO70000C, DPO7000C und MSO/DPO5000B
Erfassung
61
