Erfassung
Einrichten digitaler Kanäle
Bei Geräten der Serien MSO70000C/DX und MSO5000B, bei Geräten der Serie DPO5000B mit installierter Option MSOE
und bei DPO70000DX mit installierter Option MSOU können Sie Schwellenwert, Größe, Position und Bezeichnung eines
digitalen Kanals einstellen.

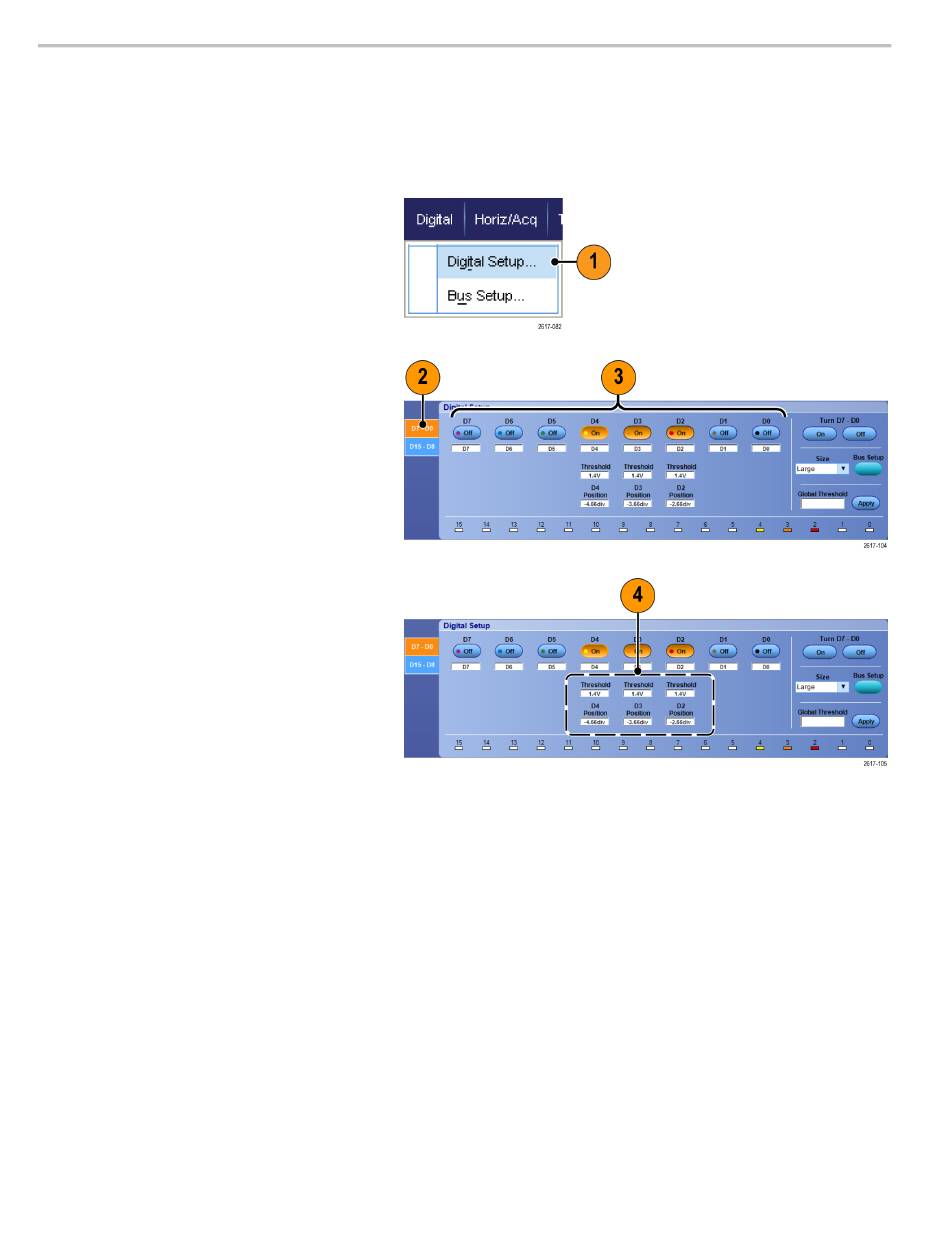

1. Wählen Sie Digital > Digital Setup
(Digital > Digitale Kanäle einrichten).
2. Wählen Sie die Registerkarten D7 - D0
oder D15 - D8, um die digitalen Kanäle
für die Einrichtung auszuwählen.
3. Klicken Sie auf die Schaltfläche für einen
digitalen Kanal um die Anzeige des
Kanals ein- oder auszuschalten.
4. Klicken Sie auf Threshold
(Schwellenwert) oder Position,
und stellen Sie sie mithilfe der Tastatur
oder der Mehrfunktions-Drehknöpfe ein.
Sie können die Schwellenwerte aller 16
Kanäle durch die Eingabe eines globalen
Schwellenwerts und anschließendes
Klicken auf Apply (Übernehmen)
einstellen.
52
Benutzerhandbuch für die Serien MSO/DPO70000DX, MSO/DPO70000C, DPO7000C und MSO/DPO5000B
