Verwenden einer visuellen Suche
Für eine visuelle Suche werden dieselben Einstellungen verwendet wie beim Haupttrigger. Die Ergebnisse einer solchen
visuellen Suche werden als Markierungen dargestellt. Diese unterscheiden sich farblich von denjenigen, die bei einer
Analyze Search (Analyse-Suche) verwendet werden. Gehen Sie folgendermaßen vor, um eine visuelle Suche vorzubereiten:
1. Legen Sie Pinpoint-Trigger fest. (Siehe
Seite 70, Auswählen eines Triggertyps.)
2. Legen Sie einen visuellen Trigger fest.
(Siehe Seite 86, Triggerung mit visuellen
Triggern (Visuelle Triggerung).)

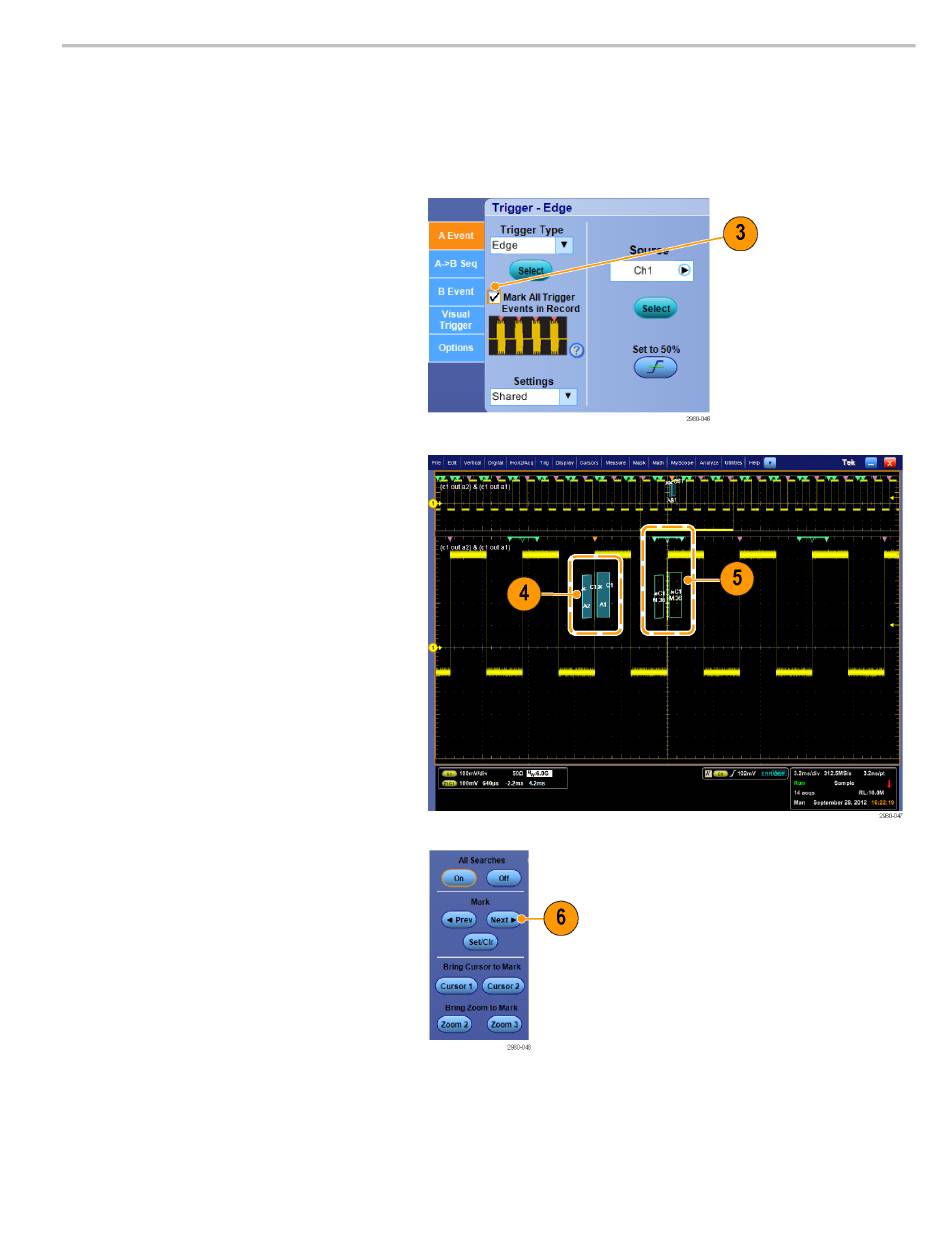

3. Klicken Sie auf Mark All Trigger Events
in Record (Alle Triggerereignisse in der
Aufzeichnung markieren).
4. Die Bereiche für die visuellen Trigger
werden blau gekennzeichnet.
5. Die Bereiche für die visuelle Suche
werden grün gekennzeichnet.
6. Es wird nur der Bereich der aktiven
visuellen Suche angezeigt. Zum
Verschieben des aktiven Bereichs in
andere Bereiche der visuellen Suche
drücken Sie die Marker-Tasten Next
(Vorwärts) und Prev (Zurück).
Für weitere Einstellungen oder zum
Einsehen der Ergebnisse der visuellen
Suche verwenden Sie die anderen
Bedienfenster für die Analyze Search
(Analyse-Suche).
Benutzerhandbuch für die Serien MSO/DPO70000DX, MSO/DPO70000C, DPO7000C und MSO/DPO5000B
Anzeigen eines Signals
119
