Erfassung

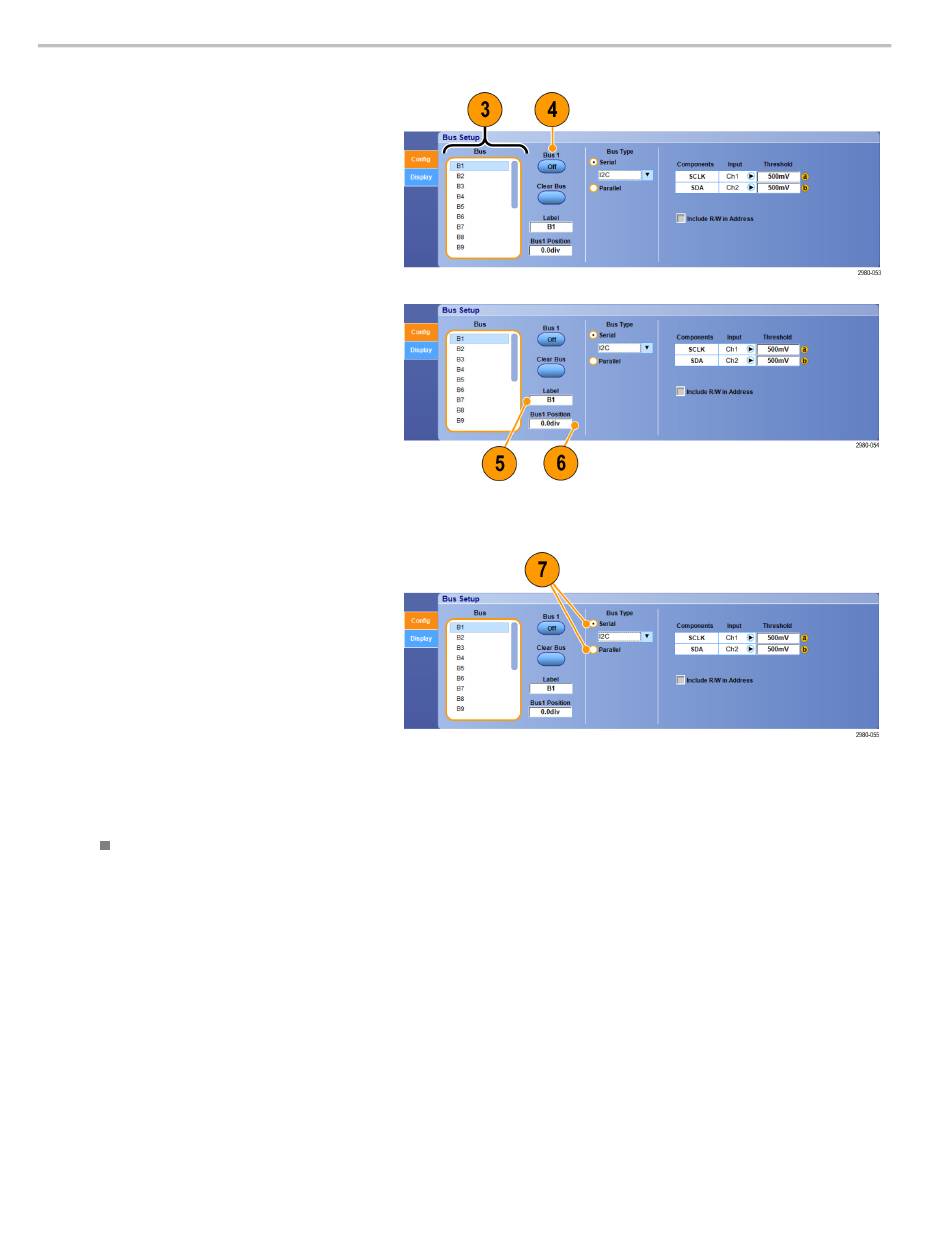

3. Blättern Sie zu dem einzurichtenden
Bus, und wählen Sie diesen aus.
4. Um die Anzeige des Busses ein- oder
auszuschalten, klicken Sie auf die
Schaltfläche Bus.
5. Um die standardmäßige Bezeichnung
des Busses zu ändern, klicken Sie
auf Label (Bezeichnung), und geben
Sie mithilfe der Tastatur eine neue
Bezeichnung ein.
6. Um die Anzeigeposition des Busses
zu ändern, klicken Sie auf Bus
Position (Busposition), und geben
Sie mithilfe der Tastatur oder des
Mehrfunktions-Drehknopfes eine neue
Busposition ein.
7. Um den Bustyp auszuwählen, klicken
Sie auf Bus Type (Bustyp) Serial (Seriell)
oder Parallel.
Sie können jeden Bustyp einrichten.
(Siehe Seite 54, Einrichtung eines seriellen
Busses.) oder (Siehe Seite 56, Einrichtung
eines parallelen Busses.)
Schnelltipps
Sie können einen Bus oder ein Signal positionieren, indem Sie auf den Ziehpunkt des Busses oder Signals klicken
und den Ziehpunkt auf die gewünschte Position ziehen.
Einrichtung eines seriellen Busses
Sie können die Parameter für den seriellen Bus (optional) einstellen. Sie können nur bei Geräten der Serie MSO digitale
Kanäle in den Busdefinitionen verwenden.
54
Benutzerhandbuch für die Serien MSO/DPO70000DX, MSO/DPO70000C, DPO7000C und MSO/DPO5000B
