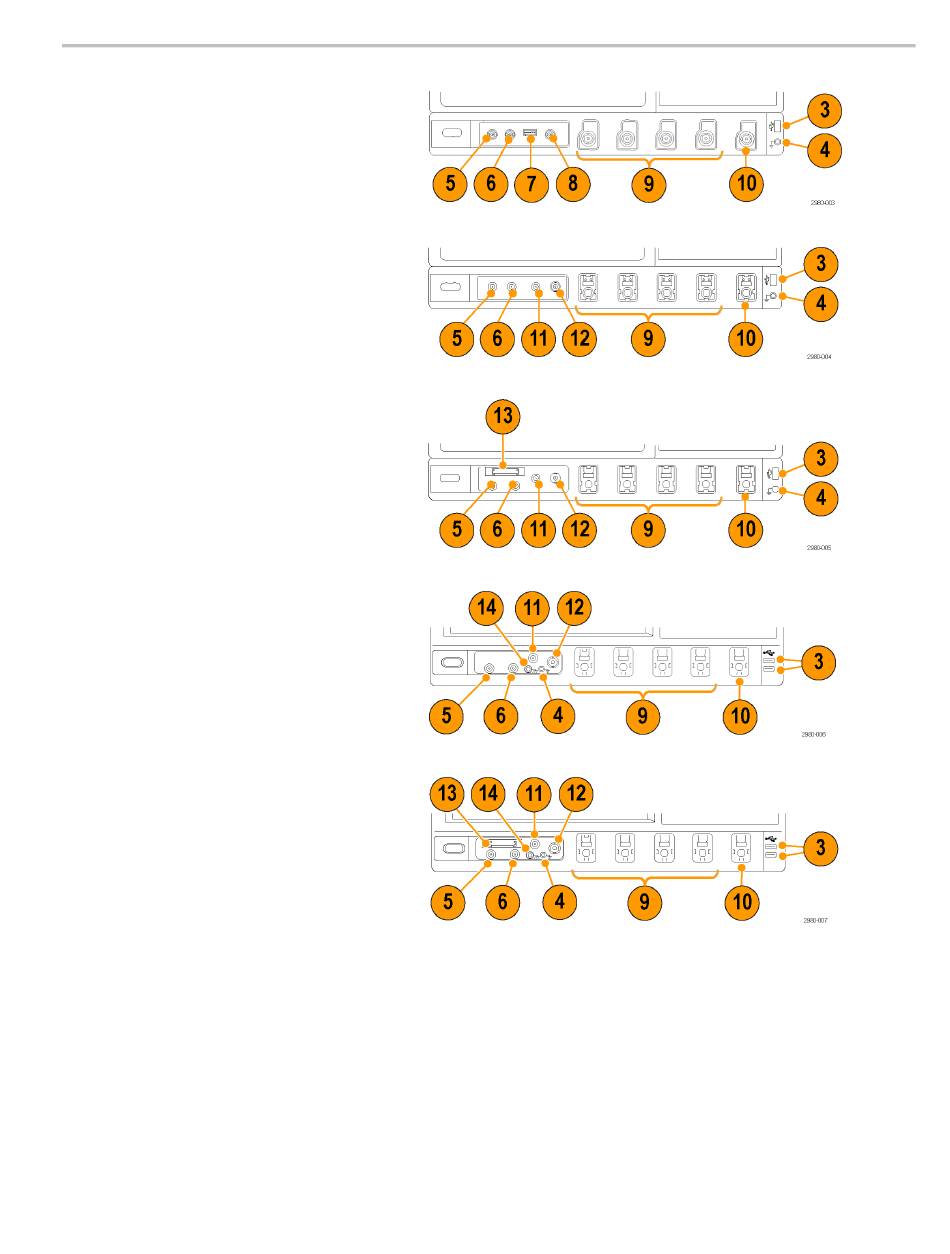

3. USB-Schnittstelle
4. Erdungsklemme
5. Datenrückgewinnungsausgang
(nicht erhältlich für DPO7104C und
DPO7054C)
6. Taktrückgewinnungsausgang (nicht
erhältlich für DPO7104C und
DPO7054C)
7. Tastkopfkompensationsausgang
8. Tastkopfkalibrierungsausgang
9. Eingang für die Kanäle 1-4
10. Zusätzlicher Triggereingang
11. Ausgang mit schnell ansteigender Flanke
12. Gleichspannungsausgang mit
Tastkopfkalibrierung
13. Logiktastkopfeingang
14. Erdungsklemme durch einen
1 MΩ-Widerstand
Benutzerhandbuch für die Serien MSO/DPO70000DX, MSO/DPO70000C, DPO7000C und MSO/DPO5000B
Serie DPO7000C
Serie DPO70000C
Serie MSO70000C
Serie DPO70000DX
Serie MSO70000DX
Umgang mit dem Gerät
17
