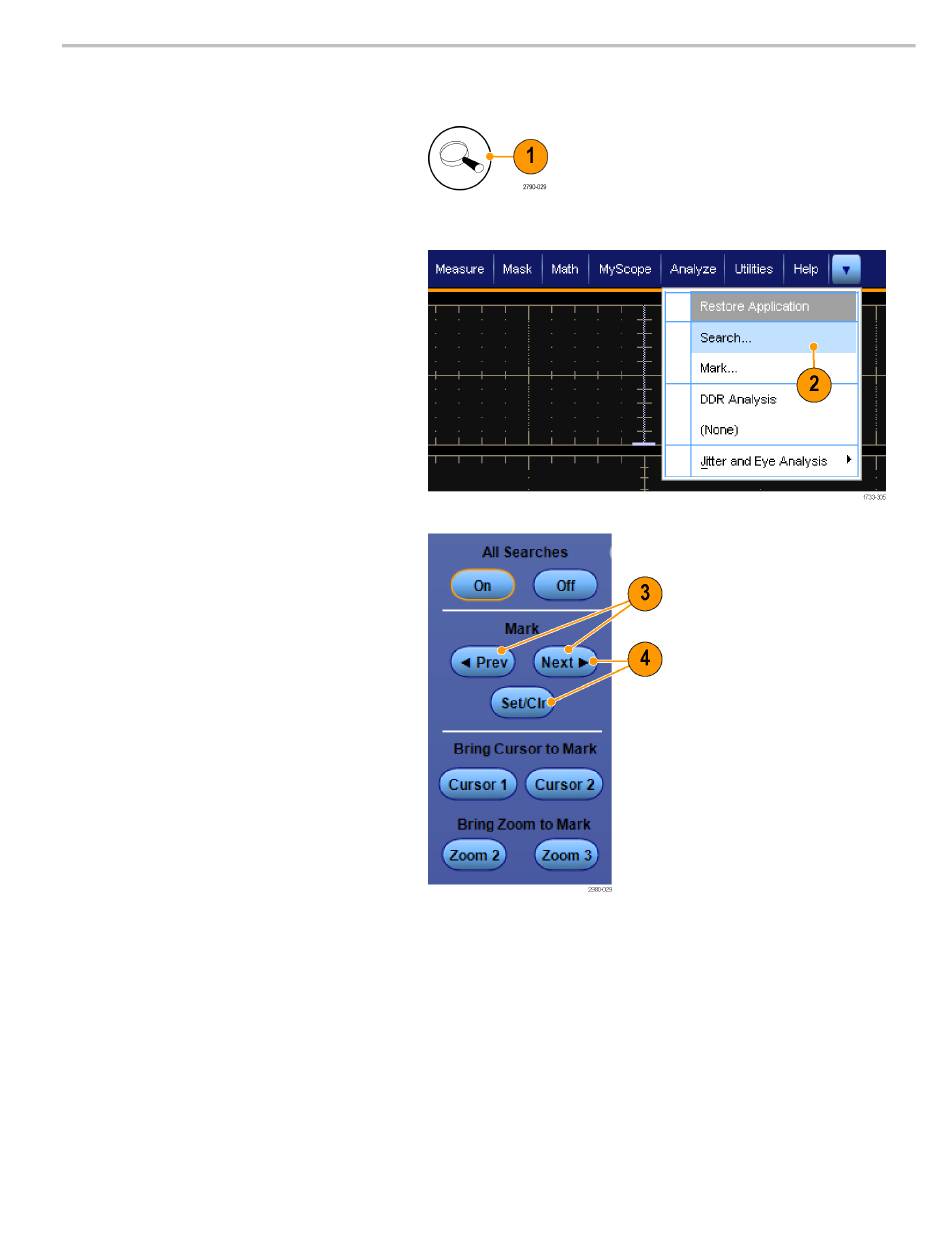

So setzen und entfernen (löschen) Sie Markierungen manuell
1. Schalten Sie MultiView-Zoom ein.
Zoom 1 wird mit Markierungen
verwendet.
(Siehe Seite 102, Verwenden von
MultiView-Zoom.)
2. Wählen Sie Analyze > Search
(Analysieren > Suchen) aus.
3. Wechseln Sie mit dem Zoomfeld zu dem
Bereich des Signals, in dem Sie durch
Drehen des Mehrzweckknopfs eine
Suchmarkierung setzen oder entfernen
möchten.
Drücken Sie die Pfeiltasten Weiter (
→) oder Vorherig (←), um zu einer
bestehenden Markierung zu wechseln.
4. Drücken Sie Set Clr (Setzen/Löschen)
oder die Taste Set/Clear
(Setzen/Löschen) auf dem vorderen
Bedienfeld.
Wenn sich in der Mitte des Bildschirms
keine Suchmarkierung befindet, wird von
Gerät eine hinzugefügt.
Beim Erstellen einer Markierung wird
der horizontale Zoomfaktor gespeichert.
Wenn Sie sich mit Next (Weiter)
oder Prev (Vorher) zwischen den
Markierungen navigieren, wird der
Zoomfaktor wiederhergestellt.
Benutzerhandbuch für die Serien MSO/DPO70000DX, MSO/DPO70000C, DPO7000C und MSO/DPO5000B
Anzeigen eines Signals
111
