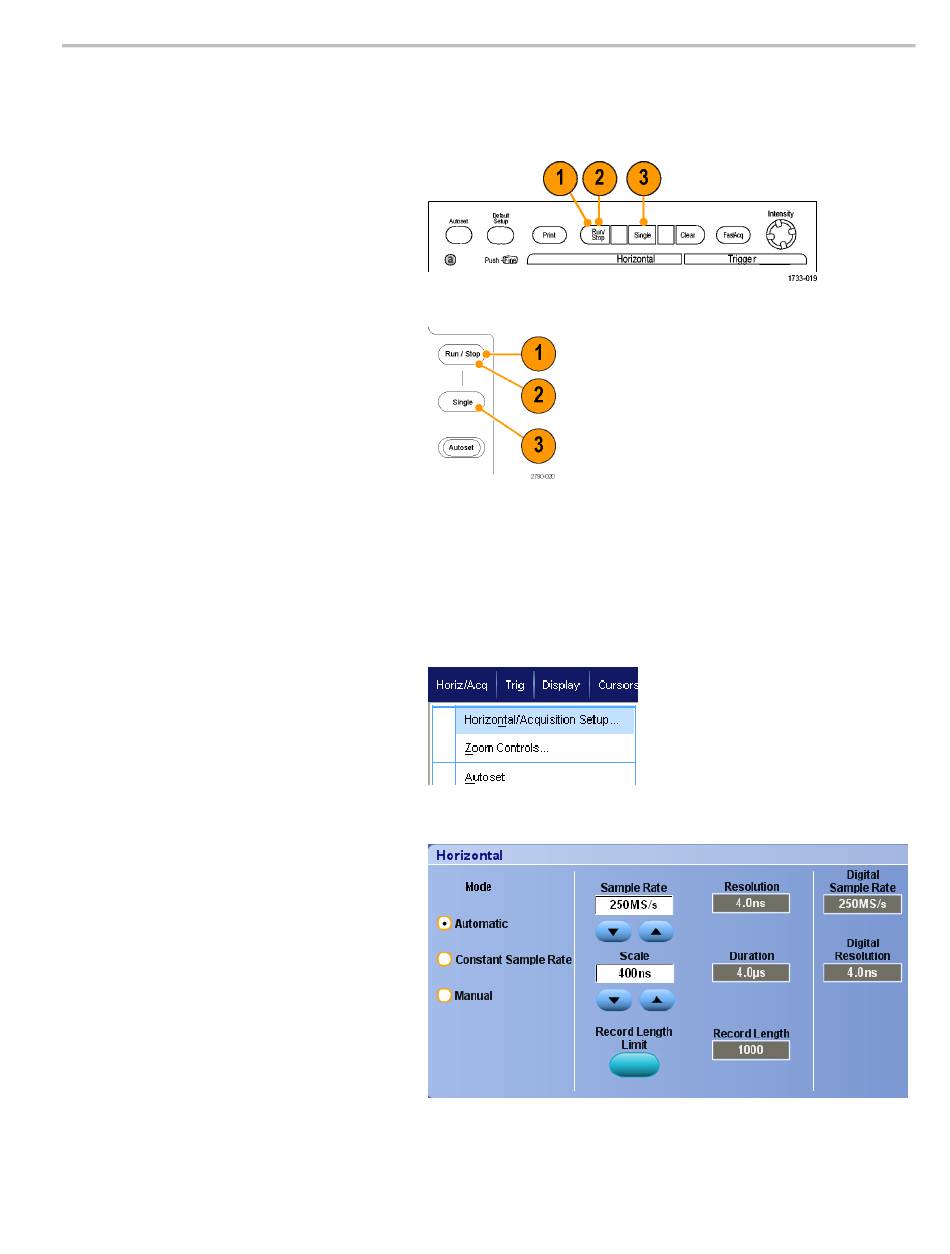

Starten und Anhalten einer Erfassung
Nachdem die Kanäle, die erfasst werden sollen, ausgewählt wurden, führen Sie folgende Schritte durch.
1. Drücken Sie auf der Frontplatte die Taste
RUN/STOP (AUSFÜHREN/BEENDEN),
um die Erfassung zu starten.
2. Drücken Sie die Taste RUN/STOP
(AUSFÜHREN/BEENDEN) erneut, um
die Erfassung zu beenden.
3. Um eine Einzelerfassung vorzunehmen,
drücken Sie die Taste Single (Einzeln).
Auswählen des horizontalen Modus
Ihr Gerät verfügt über drei horizontale Modi. Automatic (Automatisch) ist der Standardmodus. Wählen Sie den horizontalen
Modus aus, der für Ihre Testeinstellungen am besten geeignet ist.
Zum Festlegen des horizontalen
Modus wählen Sie Horiz/Acq >
Horizontal/Acquisition Setup (Horiz/Erfass.
> Einstellung Horizontale Erfassung)
aus. Damit wird das horizontale
Steuerungsfenster angezeigt. Wählen Sie
einen der nachstehend beschriebenen Modi
aus.
Im Modus Automatic (Automatisch) können
Sie die Skala und die Abtrastrate festlegen.
Die Aufzeichnungslänge ist eine abhängige
Variable. Wenn beim Ändern der Skala
die Aufzeichnungslänge die Obergrenze
für die Aufzeichnungslänge überschreiten
würde, wird die Abtastrate auf die nächste
verfügbare Einstellung gesenkt.
Wenn als Abtastmodus Echtzeitmodus
vorliegt und sich die Abtastrate am
Echtzeit-Oberwert befindet, ist jeglicher
Versuch, die Abtastrate zu erhöhen,
wirkungslos.
Benutzerhandbuch für die Serien MSO/DPO70000DX, MSO/DPO70000C, DPO7000C und MSO/DPO5000B
Serien MSO/DPO70000DX, MSO/DPO70000C und DPO7000C
Serien MSO5000B und DPO5000B
Erfassung
43
