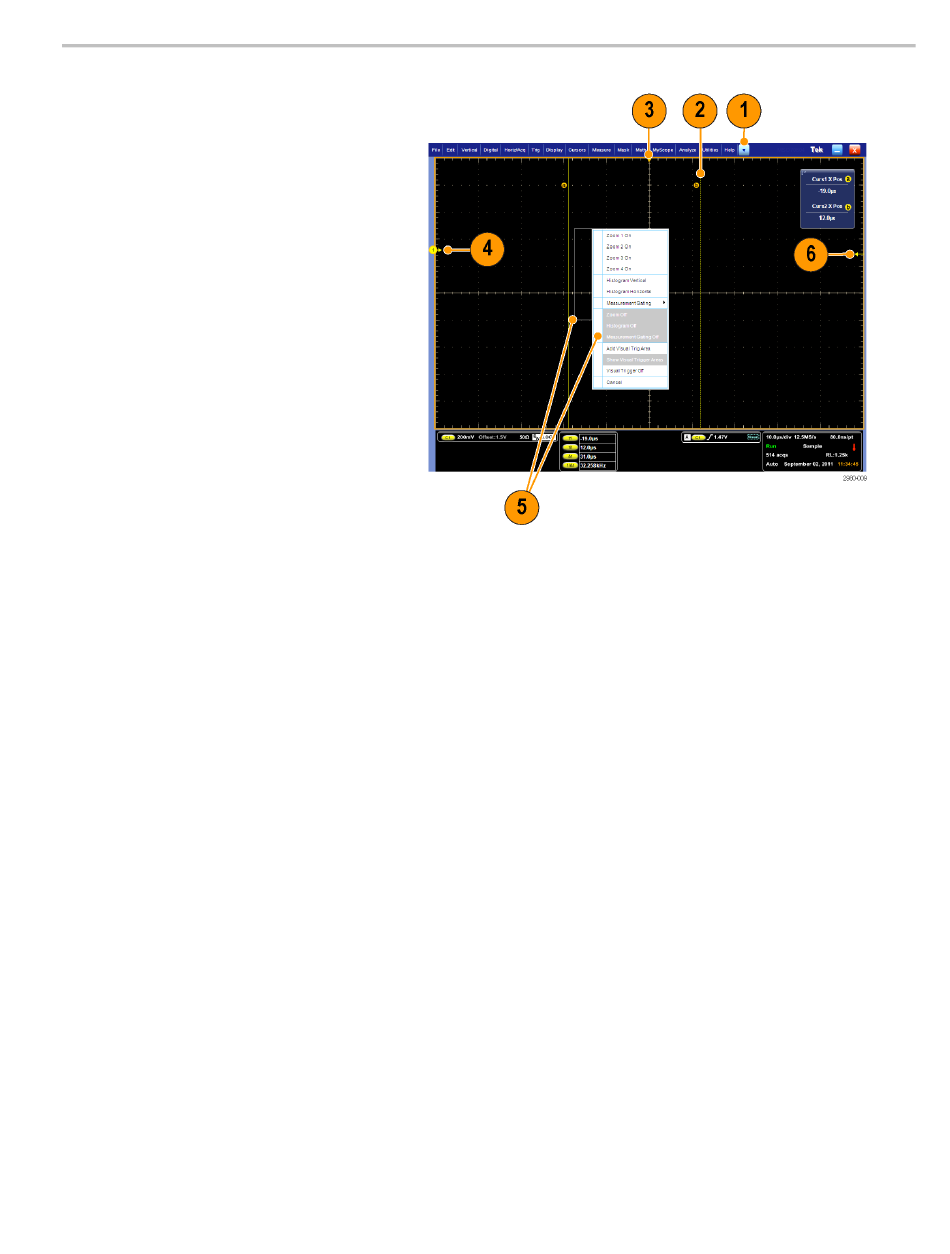

1. Schaltflächen/Menü: Klicken
Sie darauf, um zwischen dem
Symbolleistenmodus und dem
Menüleistenmodus zu wechseln und um
die Symbolleiste individuell anzupassen.
2. Ziehen Sie die Cursor zum Messen der
Signale auf den Bildschirm.
3. Ziehen Sie an den Positionssymbolen,
um ein Signal neu zu positionieren.
4. Um der vertikalen Position und
Skalierung des Signals die
Mehrfunktions-Drehknöpfe zuzuweisen,
klicken Sie auf das Symbol.
5. Ziehen Sie quer über den Signalbereich,
um ein Feld für das Zoomen, für das
Aktivieren bzw. Deaktivieren von
Histogrammen, für das Gating von
Messungen und für das Hinzufügen und
Steuern von visuellen Triggerbereichen
zu erstellen.
6. Durch Ziehen des Symbols können Sie
den Triggerpegel ändern.
