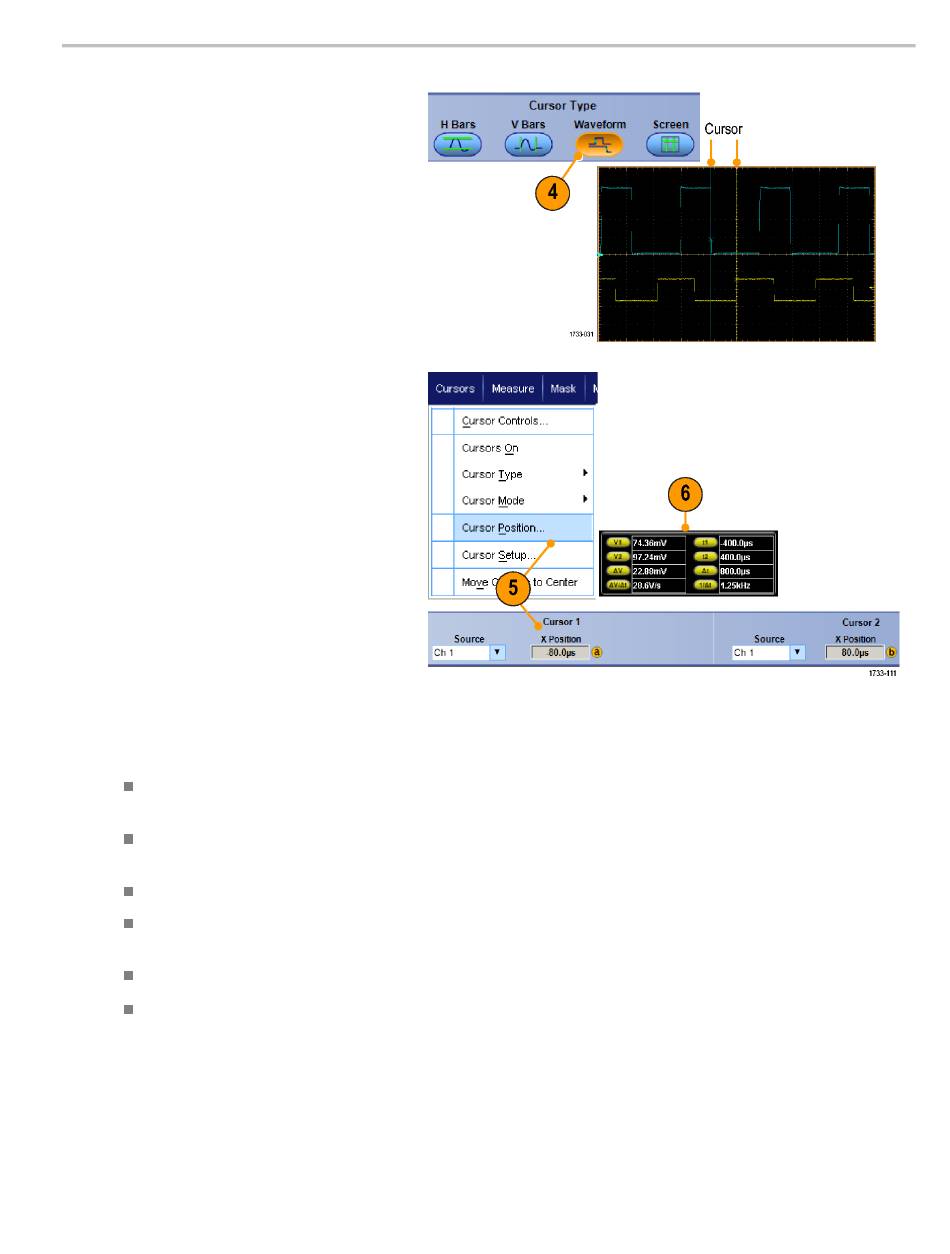

4. Um Messungen zwischen zwei
Signalen vorzunehmen, wählen Sie
Waveform (Signal) und wählen dann die
Signal-Quelle für jeden Cursor aus.
5. Wählen Sie Cursors > Cursor
Position... (Cursor > Cursorposition...)
aus, und regeln Sie anschließend mit
den Mehrfunktions-Drehknöpfen die
Cursorposition ein.
6. Lesen Sie die Ergebnisse der
Cursor-Messungen in der Anzeige ab.
Schnelltipps
Verwenden Sie den gekoppelten Cursormodus, um festzulegen, dass sich die Cursor gemeinsam bewegen. Verwenden
Sie den unabhängigen Cursormodus, wenn die Cursor sich einzeln bewegen sollen.
Wenn Sie das Zoomraster verwenden, können Sie einen Cursor direkt auf einem bestimmten Signalpunkt platzieren, um
präzise Messungen vorzunehmen.
Sie können Cursor auch verschieben, indem Sie darauf klicken und diese an eine neue Position bewegen.
Cursor können auch in die Bildschirmmitte verschoben werden, indem Sie Move Cursors to Center (Cursor in die
Mitte verschieben) drücken.
Sie können durchgehende und gestrichelte Cursor auswählen.
Vertikale Cursor messen die Zeit vom Triggerpunkt bis zum vertikalen Cursor.
Benutzerhandbuch für die Serien MSO/DPO70000DX, MSO/DPO70000C, DPO7000C und MSO/DPO5000B
Analyse von Signalen
131
