Anzeigen eines Signals
3. Wechseln Sie die Wiedergaberichtung,
indem Sie den Knopf in die andere
Richtung drehen.
4. Bis zu einem gewissen Grad wird die
Anzeige während der Wiedergabe
um so mehr beschleunigt, je weiter
Sie den äußeren Drehknopf drehen.
Wenn Sie den äußeren Drehknopf bis
zum Anschlag drehen, ändert sich
die Wiedergabegeschwindigkeit nicht
mehr, doch bewegt sich das Zoomfeld
schnell in die betreffende Richtung.
Drehen Sie den Drehknopf bis zum
Anschlag, um einen Teil des Signals
erneut wiederzugeben, den Sie eben
gesehen haben und erneut sehen
möchten.

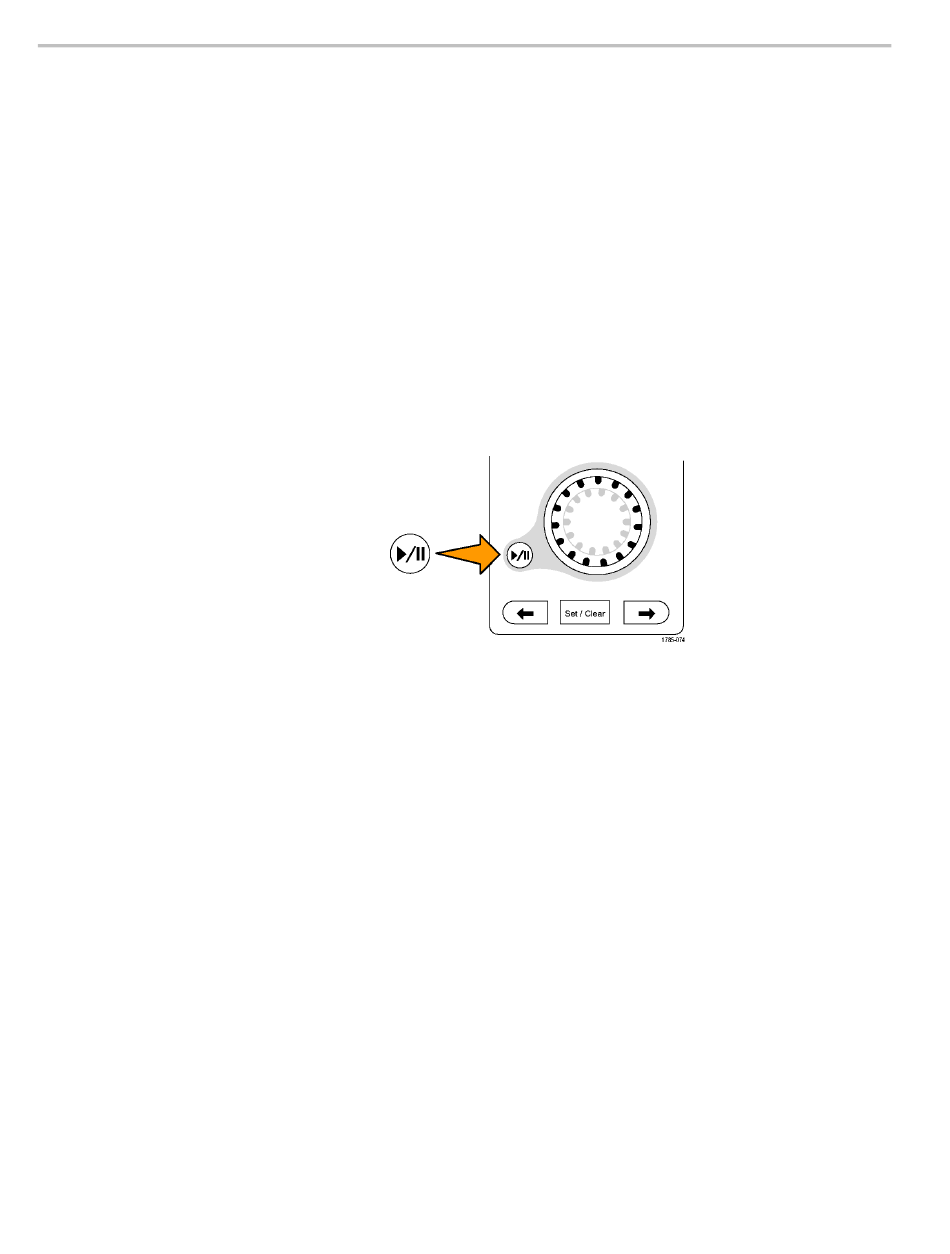

5. Stoppen Sie die Wiedergabe-
/Pausen-Funktion, indem Sie die
Wiedergabe-/Pause-Taste erneut
drücken.
Suchen und Markieren von Signalen
Sie können besonders interessante Punkte eines erfassten Signals markieren. Solche Markierungen erleichtern die
Begrenzung der Analyse auf bestimmte Signalbereiche. Bereiche eines Signals können automatisch markiert werden,
wenn sie bestimmte Kriterien erfüllen. Sie können aber auch manuell alle interessanten Punkte markieren. Sie können
von Markierung zu Markierung (von einem interessantem Punkt zum nächsten) springen. Viele der Parameter, die zum
Triggern verwendet werden können, können auch automatisch gesucht und markiert werden. Viele Suchparameter weisen
kein Zeitlimit als Trigger auf. Sie können auch über mathematische und Referenzsignalen suchen. Sie können alle erfassten
Ereignisse eines bestimmten Typs finden.
Suchmarkierungen bieten eine Möglichkeit, Signalbereiche als Referenz zu markieren. Über die Suchkriterien können Sie
Markierungen automatisch setzen. Sie können Bereiche suchen und markieren, die bestimmte Flanken, Impulsbreiten,
Runts, Logikzustände, Anstiegs-/Abfallzeiten, Setup-/Hold-Verletzungen und Bus-Suchtypen aufweisen.
Search and Mark (Suchen und Markieren) unterstützt keine digitalen Signale.
110
Benutzerhandbuch für die Serien MSO/DPO70000DX, MSO/DPO70000C, DPO7000C und MSO/DPO5000B
