Einrichten der digitalen Signaleingabe

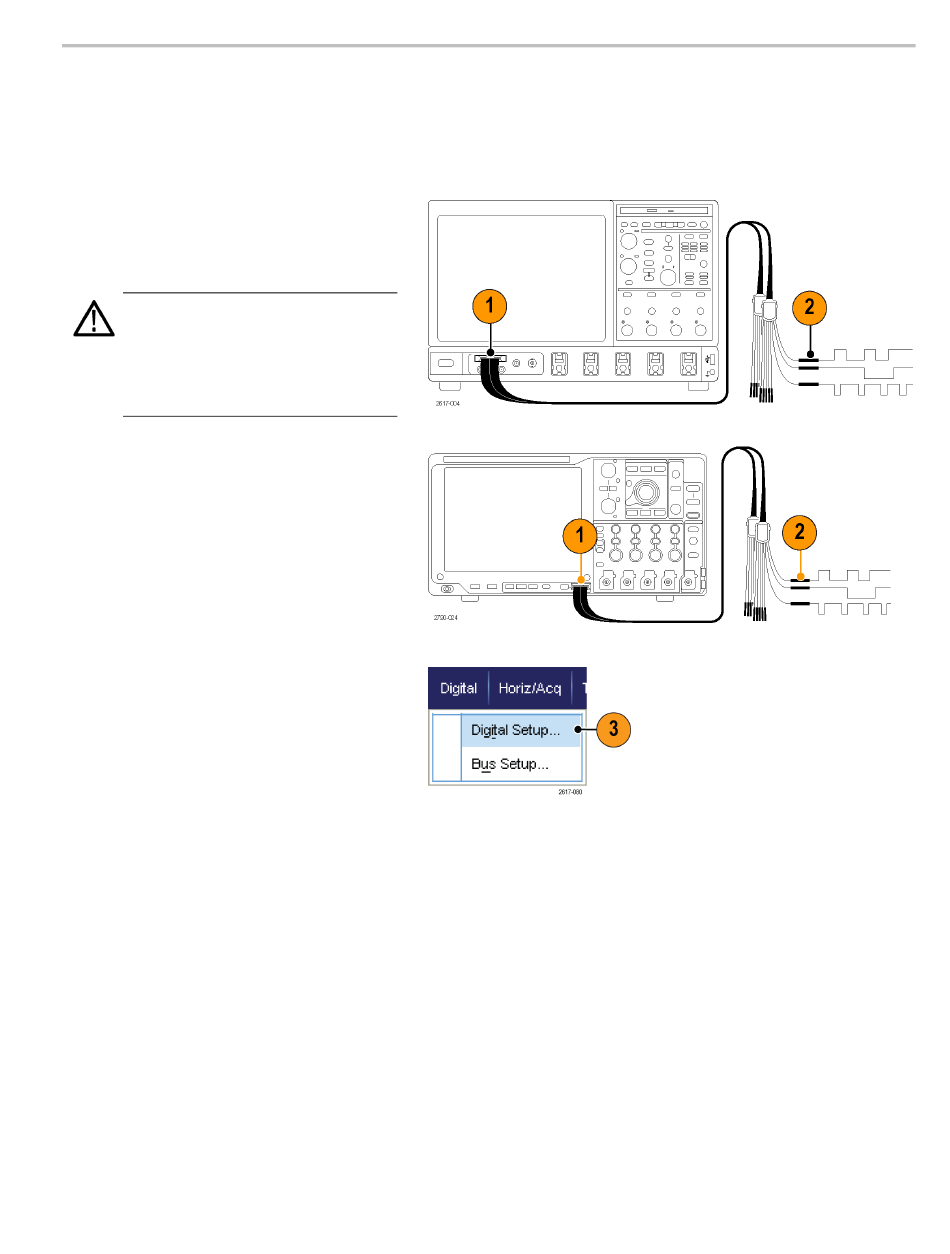

Um die digitalen Kanäle zur Erfassung von Signalen einzurichten, verwenden Sie die „Digital setup"-Menüs (Digitale Kanäle
einrichten). Digitale Kanäle sind nur bei Geräten der Serien MSO70000C/DX und MSO5000B und bei DPO5000B mit
installierter Option MSOE sowie bei DPO70000DX mit installierter Option MSOU verfügbar.
1. Schließen Sie den Logiktastkopf an das
Gerät an.
2. Schließen Sie den Tastkopf an die Quelle
des Eingangssignals an.
VORSICHT.
Vermeiden Sie Schäden
am Gerät, indem Sie bei Arbeiten an
den Anschlüssen des Geräts stets ein
Antistatik-Armband tragen und die maximale
Nennspannung für Eingangsstecker
beachten.
3. Einrichten digitaler Kanäle und Busse
mithilfe des Menüs Digital.
(Siehe Seite 52, Einrichten digitaler Kanäle.)
und (Siehe Seite 53, Einrichtung eines
Busses.)
Benutzerhandbuch für die Serien MSO/DPO70000DX, MSO/DPO70000C, DPO7000C und MSO/DPO5000B
