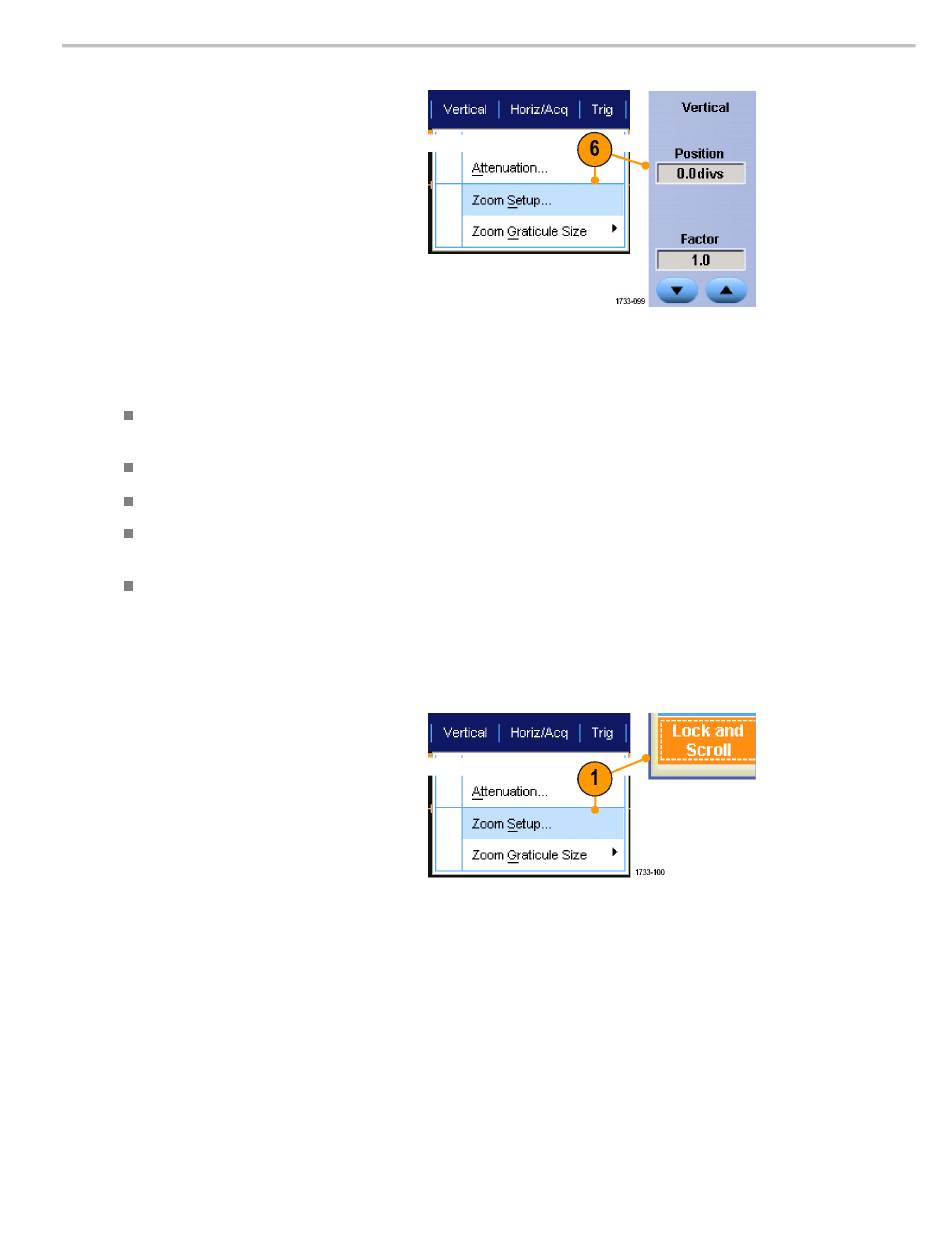

6. Um den gezoomten Bereich
vertikal anzupassen, wählen Sie
Vertical > Zoom Setup... (Vertikal >
Zoom-Einstellung) aus, klicken auf ein
vertikales Feld und regeln dann mit den
Mehrfunktions-Drehknöpfen die vertikale
Position und den Faktor ein.
Schnelltipps
Zum Löschen des Zoombereichs klicken Sie im Steuerungsfenster Zoom Setup auf Position Factor Reset (Position
und Faktor zurücksetzen).
Über das Steuerungsfenster „Zoom Setup" können Sie jede einzelne Zoomanzeige ein- und ausschalten.
Drücken Sie die Taste MultiView-Zoom ein- oder zweimal, um alle Zoomanzeigen ein- bzw. auszuschalten.
Wenn Sie den gezoomten Bereich horizontal neu positionieren möchten, klicken Sie auf die horizontale Markierung
unten im Zoomfeld und ziehen daran.
Verwenden Sie Wave Inspector zum Verwalten von Signalen mit großer Aufzeichnungslänge. (Siehe Seite 108,
Verwenden Sie Wave Inspector zum Verwalten von Signalen mit großer Aufzeichnungslänge.)
Sperren von und Bildläufe über gezoomte Signale
1. Um Sperren und Bildlauf zu verwenden,
wählen Sie über das Menü „Vertical"
(Vertikal) oder „Horiz/Acq" (Horiz/Erf)
Zoom Setup... (Zoom-Einstellung) aus,
und wählen dann die Registerkarte Lock
and Scroll (Sperren und Bildlauf) aus.
Benutzerhandbuch für die Serien MSO/DPO70000DX, MSO/DPO70000C, DPO7000C und MSO/DPO5000B
Anzeigen eines Signals
105
