10. Drücken Sie die Taste, um die vertikalen,
horizontalen und Triggeroptionen
entsprechend den ausgewählten
Kanälen automatisch festzulegen.
11. In diesem Bereich werden die
Trigger-Parameter festgelegt. Drücken
Sie für die Anzeige der zusätzlichen
Trigger-Funktionen die Taste Menu
(Menü).
12. Aktivieren oder deaktivieren Sie die
Kanalanzeigen. Skalieren Sie das Signal
vertikal oder positionieren Sie es.
Bei Geräten der Serie MSO5000B
schalten Sie die digitalen Kanäle ein,
indem sie die Taste D15-D0 betätigen
oder über das Menü Digital > Digital
Setup (Digital > Digitale Kanäle
einrichten). (Siehe Seite 51, Einrichten
der digitalen Signaleingabe.)
13. Drücken Sie diese Taste, um den
Touchscreen zu aktivieren oder zu
deaktivieren.
14. Drücken Sie diese Tasten zum Anzeigen
der Menüs Math, Referenz, Bus oder
vertikale Einstellungen.

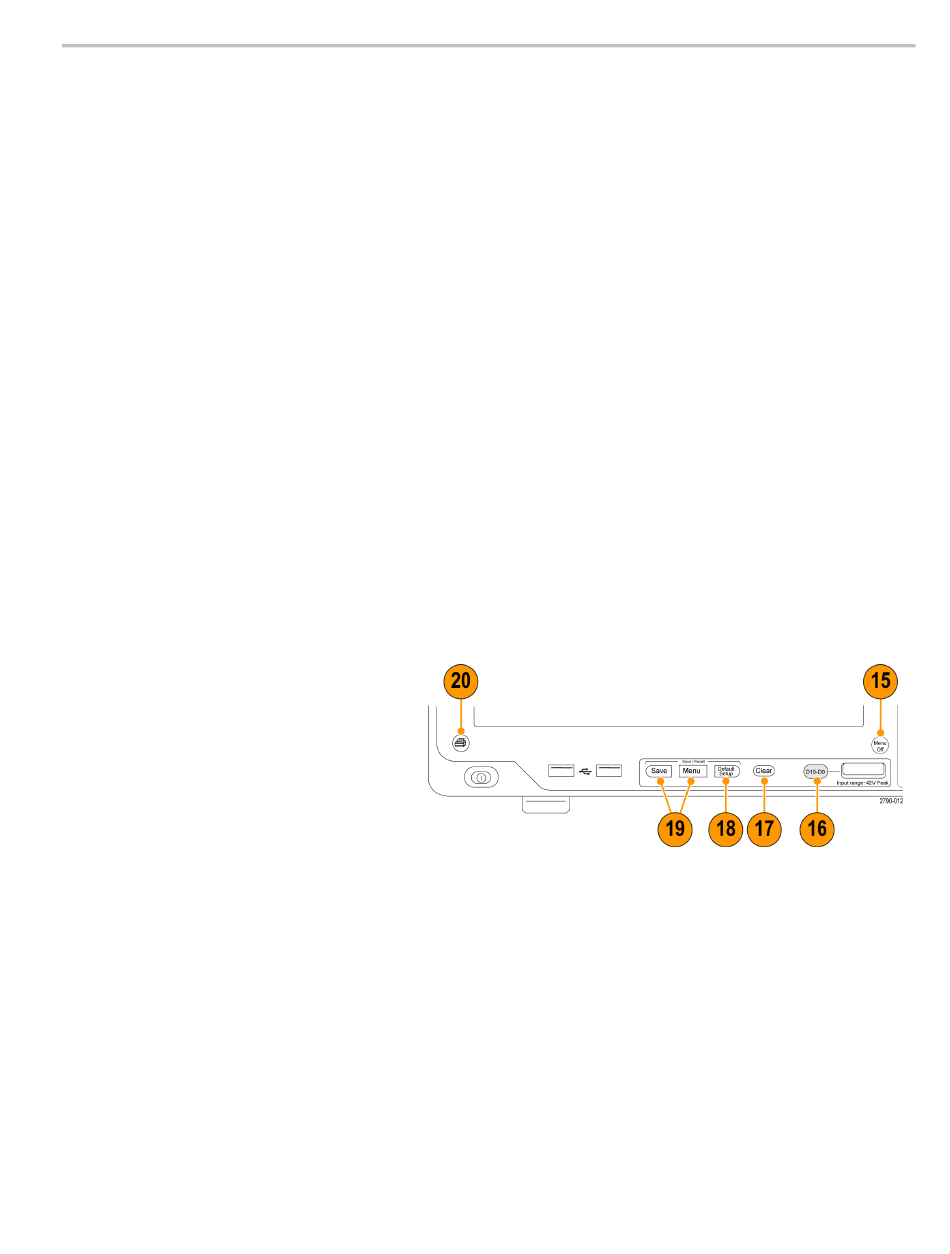

15. Drücken Sie diese Taste, um ein
angezeigtes Menü auszuschalten.
16. Drücken Sie diese Taste, um auf das
Menü Digital Setup (Digitale Kanäle
einrichten) zuzugreifen (nur bei der Serie
MSO5000B).
17. Drücken Sie diese Taste, um Daten zu
löschen.
18. Drücken Sie die Taste, um die
Einstellungen auf die Standardwerte
zurückzusetzen.
19. Drücken Sie diese Tasten, um
Einstellungen, Signale und
Bildschirmdarstellungen zu speichern
und abzurufen.
20. Drücken Sie die Taste, um einen
Ausdruck zu erstellen oder eine
Bildschirmdarstellung zu speichern.
Benutzerhandbuch für die Serien MSO/DPO70000DX, MSO/DPO70000C, DPO7000C und MSO/DPO5000B
Umgang mit dem Gerät
27
