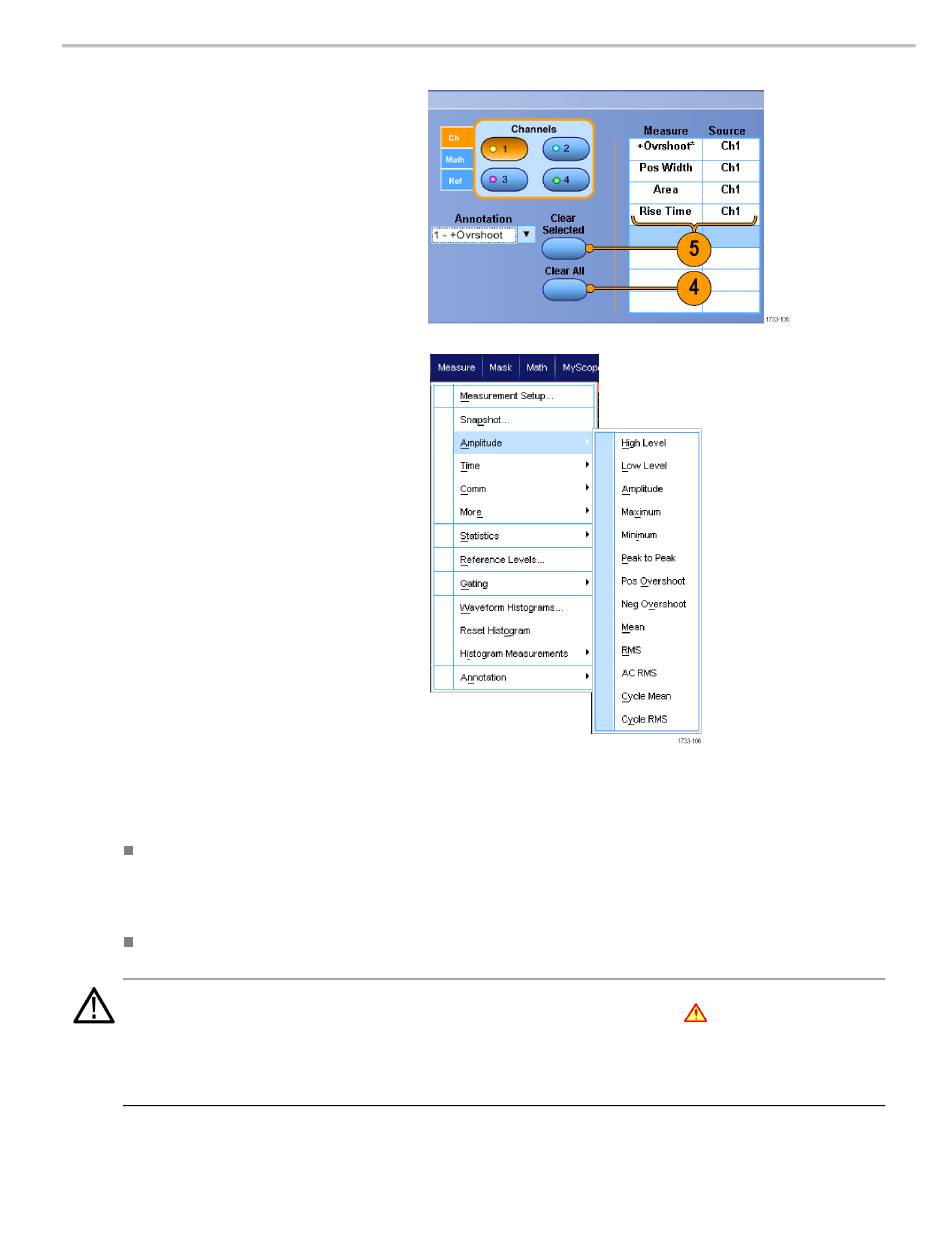

4. Um alle Messungen zu entfernen,
wählen Sie Clear All (Alle entfernen).
5. Wenn Sie mehrere Messungen entfernen
möchten, klicken und ziehen Sie, um die
Messungen auszuwählen, und klicken
dann auf Clear Selected (Ausgewählte
entfernen).
Sie können auch direkt im Menü
„Measure" (Messung) eine Messung
für das ausgewählte Signal wählen.
(Siehe Seite 122, Auswahloptionen für
automatische Messungen.)
Schnelltipps
Mit DPOJET sind automatische Messungen bei Signalen auf digitalen Kanälen möglich. Es stehen nur für digitale
Signale geeignete Messungen zur Verfügung. Bei MSO70000C/DX können Sie eine Messung eines Signals auf einem
digitalen Kanal durchführen, indem Sie den digitalen Kanal mithilfe von iCapture an einen analogen Kanal senden.
(Siehe Seite 61, Anzeige analoger Charakteristiken von digitalen Signalen.)
Im Rollmodus sind Messungen erst verfügbar, wenn Sie die Erfassung beendet haben.
WARNUNG.
Bei Vorliegen vertikaler Signalamplitudenbegrenzungen können an der Tastkopfspitze gefährliche Spannungen
auftreten, auch wenn in der Anzeige eine niedrige Spannung angegeben wird. Ein Symbol
eine Signalamplitudenbegrenzung vorliegt. Automatische amplitudenbezogene Messungen, bei denen das Signal vertikal
begrenzt ist, liefern ungenaue Ergebnisse. Signalamplitudenbegrenzungen verursachen auch ungenaue Amplitudenwerte in
Signalen, die für die Verwendung in anderen Programmen gespeichert oder exportiert werden. Wenn ein mathematisches
Signal beschnitten wird, hat dies keine Auswirkungen auf die Amplitudenmessungen für dieses berechnete Signal.
Benutzerhandbuch für die Serien MSO/DPO70000DX, MSO/DPO70000C, DPO7000C und MSO/DPO5000B
Analyse von Signalen
wird ausgegeben, wenn
121
