Einstellen des Anzeigeformats
Das Instrument kann Signale in drei verschiedenen Formaten anzeigen. Wählen Sie das Format, das Ihren Anforderungen
am ehesten entspricht.

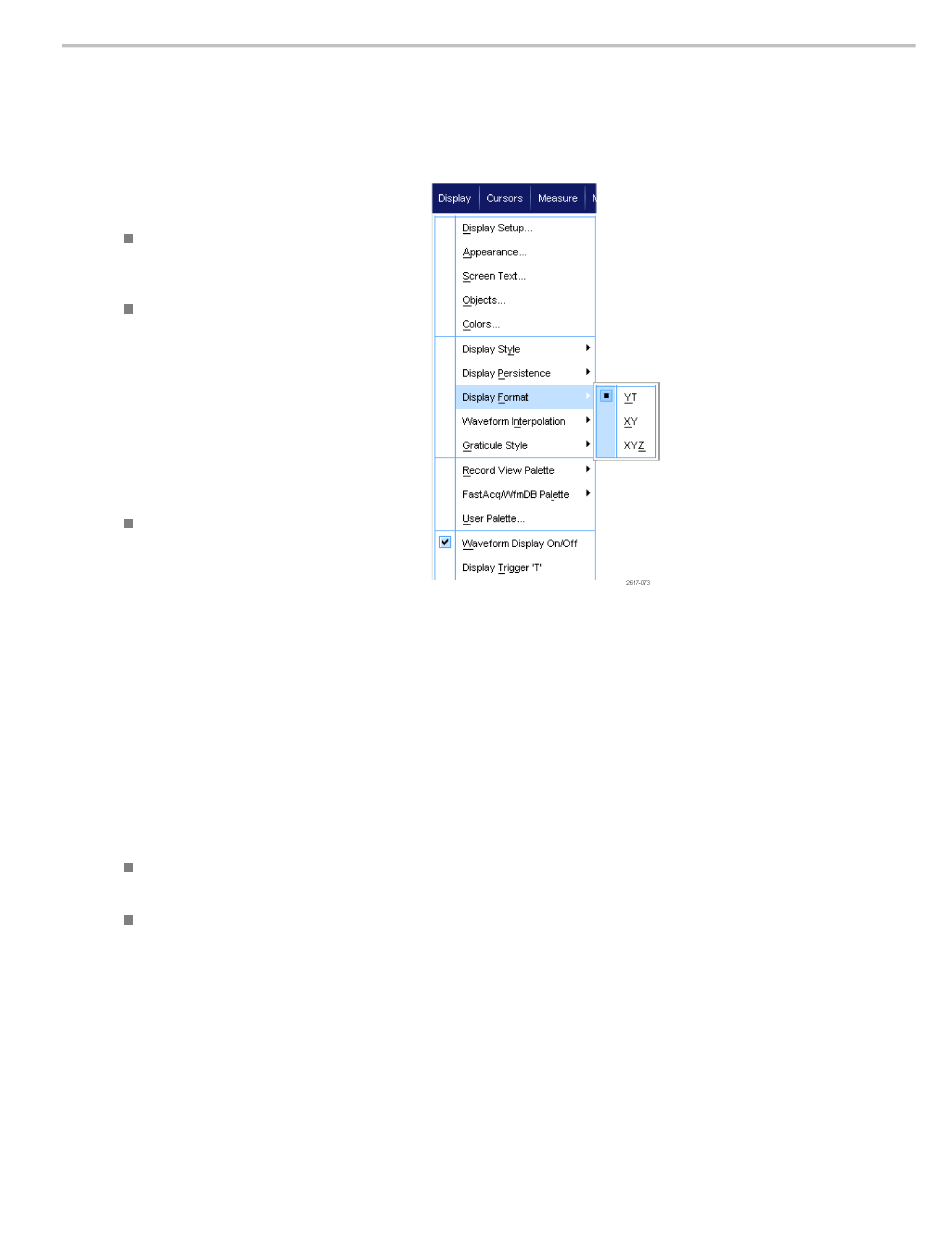

Wählen Sie Display > Display Format
(Anzeige > Anzeigeformat).
Wählen Sie das YT-Format, wenn Sie
den zeitlich variablen Verlauf einer
Signalamplitude darstellen müssen.
Wählen sie das XY-Format aus,
Wenn Sie die Amplitude der
Signalaufzeichnungen Punkt für
Punkt vergleichen möchten:
Folgende Kanäle werden verglichen:
Ch 1 (X) und Ch 2 (Y),
Ch 3 (X) und Ch 4 (Y),
Ref 1 (X) und Ref 2 (Y),
Ref 3 (X) und Ref 4 (Y)
Wählen Sie das XYZ-Format aus,
wenn Sie die Spannungspegel der
Signalaufzeichnungen Kanal 1 (X)
und Kanal 2 (Y) Punkt für Punkt wie
im XY-Format vergleichen möchten.
Die angezeigte Signalintensität wird
durch die Signalaufzeichnung Kanal 3
(Z) moduliert. Das XYZ-Format wird
getriggert. Ein Signal mit -5 Skalenteilen
(einschließlich Position und Offset)
auf Kanal 3 bewirkt einen einen
leeren Bildschirm. Ein Signal mit
+5 Skalenteilen bewirkt volle Intensität.
Schnelltipps
X-Y-Format ist insbesondere dann nützlich, wenn Sie Phasenbeziehungen wie beispielsweise in Lissajousfiguren
untersuchen möchten.
Das X-Y-Format ist eine reine Punktdarstellung, obwohl es auch mit Nachleuchten angezeigt werden kann. Die
Vektorsignalanzeige hat keine Auswirkungen, wenn Sie X-Y-Format einsetzen.
Benutzerhandbuch für die Serien MSO/DPO70000DX, MSO/DPO70000C, DPO7000C und MSO/DPO5000B
Anzeigen eines Signals
95
