Erfassung
Im Modus Manual (Manuell) können Sie
die Abtastrate und die Aufzeichnungslänge
festlegen. Die horizontale Skala ist eine
abhängige Variable, die aus Abtastrate und
Aufzeichnungslänge berechnet wird.
Mit dem Knopf Horizontal Scale (Horizontale
Skala) ändern Sie die Aufzeichnungslänge
manuell.

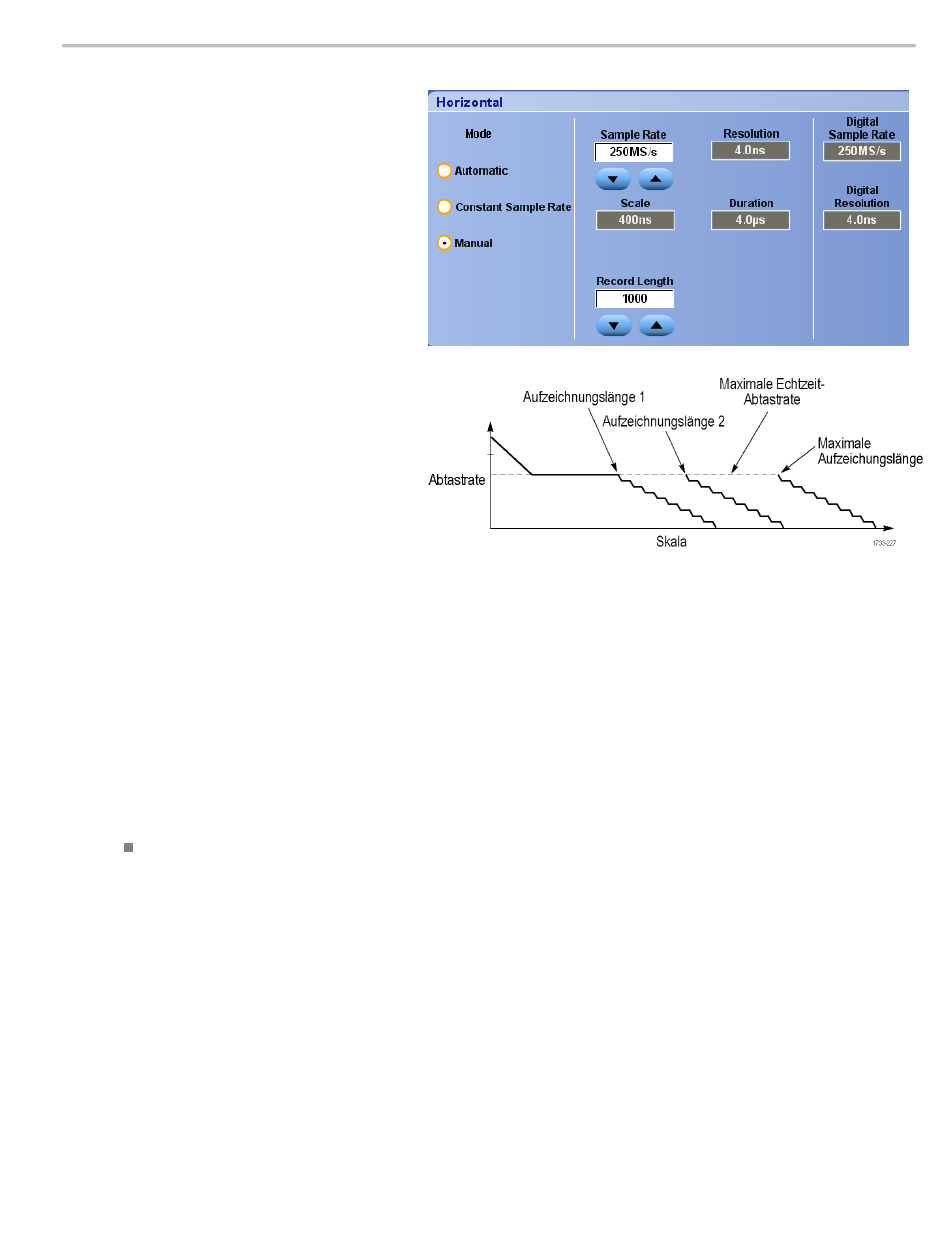

Alle drei Modi interagieren, wie die
Abbildung zeigt, mit der Abtastrate,
Skala und Aufzeichnungslänge. Die
horizontale Linie repräsentiert die maximale
Echtzeitabtastrate. Jede Treppenlinie
zeigt, dass beim Vergrößern der Skala die
Abtastrate verringert werden muss, wenn
entweder die maximale Aufzeichnungslänge
oder der von Ihnen festgelegte Grenzwert
für die Aufzeichnungslänge erreicht ist.
Im manuellen Modus wird die maximale
Aufzeichnungslänge verwendet.
Die Modi Automatic (Automatisch) und
Constant Sample Rate (konstante Abtastrate)
sind identisch. Im Modus Constant Sample
Rate (Konstante Abtastrate) wird die
Abtastrate konstant auf einem Wert gehalten,
bei dem die Verwendung der Filter für die
Bandbreitenvergrößerung gewährleistet ist.
Schnelltipps
Digitale Abtastrate und Auflösung sind abhängige Variable und werden von der vorgenommenen Einstellung für die
analoge Abtastrate gesteuert.
Benutzerhandbuch für die Serien MSO/DPO70000DX, MSO/DPO70000C, DPO7000C und MSO/DPO5000B
45
