Erfassung
Verwendung von FastAcq
Der Schnellerfassungsmodus verringert die Totzeit zwischen Signalerfassungen und ermöglicht die Erfassung und Anzeige
von einmaligen Ereignissen, z. B. Glitches oder Runt-Impulsen. Im Schnellerfassungsmodus können Signalphänomene
auch mit einer Intensität dargestellt werden, die deren Vorkommenshäufigkeit widerspiegelt.

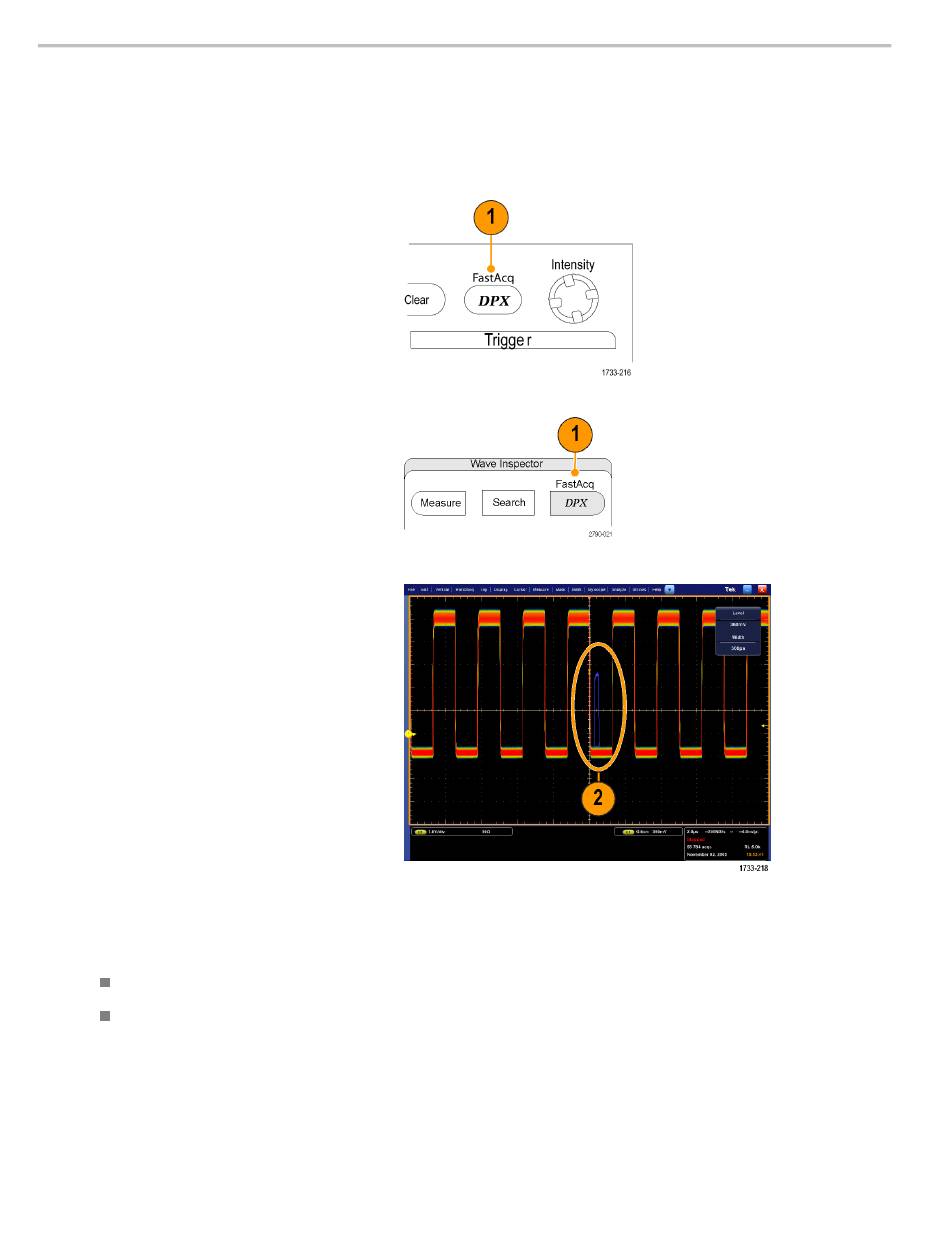

1. Drücken Sie FastAcq
(Schnellerfassung).
2. Suchen Sie nach Glitches, einmaligen
oder anderen zufälligen Ereignissen.
Wenn Sie eine Anomalie festgestellt
haben, richten Sie das Triggersystem ein,
um danach zu suchen. (Siehe Seite 176,
Erfassen von intermittierenden
Anomalien.)
Schnelltipps
Digitale Kanäle und Busse sind im Modus FastAcq (Schnelle Erfassung) nicht verfügbar.
Um die Erfassung von Einzelheiten oder seltenen Ereignissen zu optimieren, wählen Sie Horiz/Acq >
Horizontal/Acquisition Setup > Acquisition > Fast Acq (Horiz/Erfass. > Horizontal/Erfassungseinstellung > Erfassung
> Schnellerf.) aus, und danach wählen Sie Optimize For (Optimieren für) Capturing Details (Erfassen von Details) oder
Capturing rare events (Erfassen seltener Ereignisse) aus.
46
Serien MSO/DPO70000DX, MSO/DPO70000C und DPO7000C
Serien MSO5000B und DPO5000B
Benutzerhandbuch für die Serien MSO/DPO70000DX, MSO/DPO70000C, DPO7000C und MSO/DPO5000B
