Einsatz der Grenzwertprüfung
Die optionale Grenzwertprüfung ermöglicht den Vergleich eines aktiven Signals mit einem Toleranzmaskensignal. Bauen
Sie Ihr Toleranzmaskensignal aus einem bekannten, guten Signal auf, und vergleich Sie es mit einem aktiven Signal
für Pass/Fail-Tests.

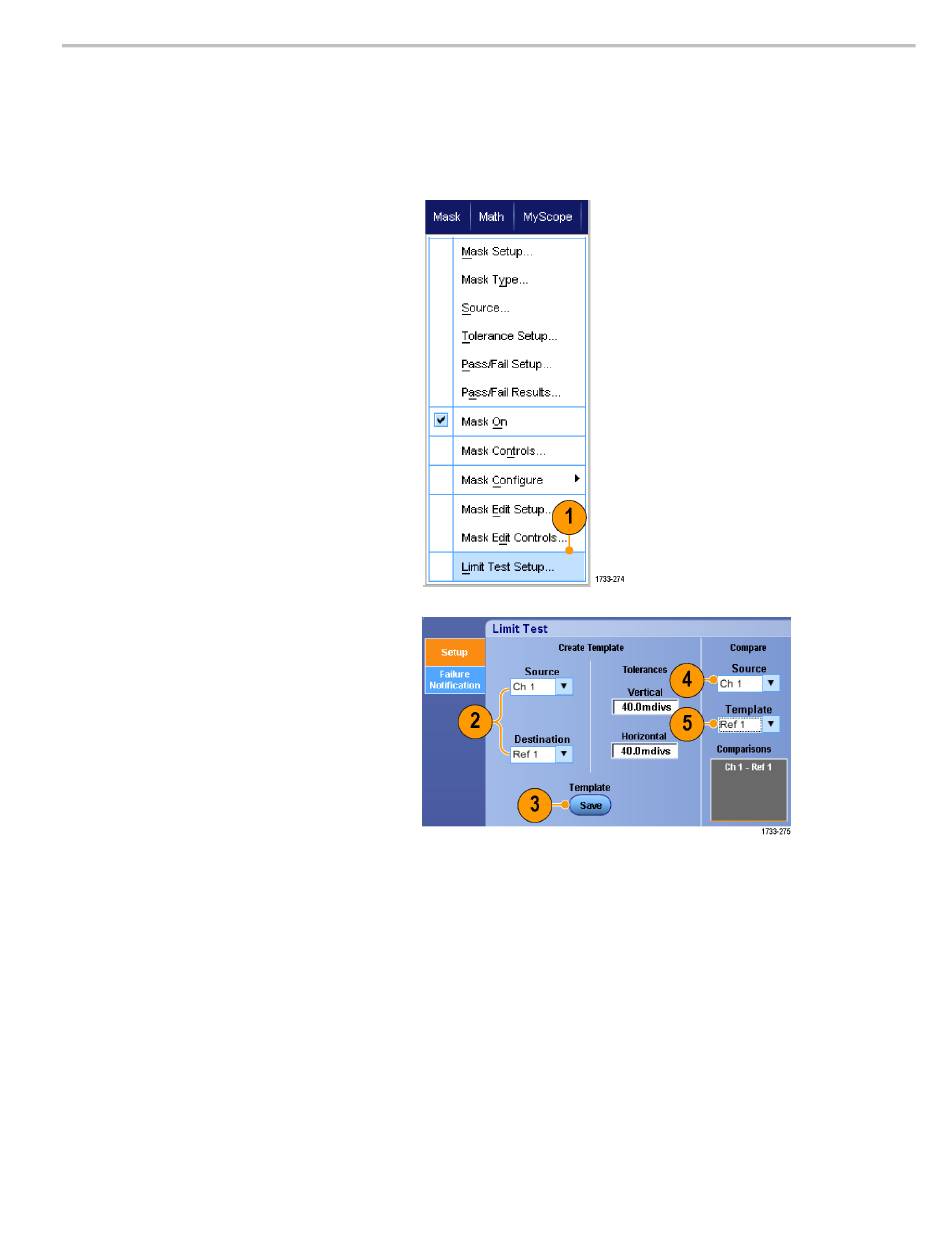

1. Wählen Sie Mask > Limit Test Setup...
(Maske, Grenzwertprüfung Einst.) aus.
2. Erstellen Sie eine Toleranzmaske,
indem Sie die Quelle, das Ziel und die
Toleranzen auswählen. Die Toleranzen
werden mit dem Mehrzweckknopf
eingestellt. Toleranzen geben den für
das Signal zulässigen Grenzwertbereich
an, bevor der Grenzwerttest fehlschlägt.
3. Klicken Sie auf Save (Speichern). Sie
können mehrere Toleranzmasken
erstellen und für die spätere
Verwendung speichern.
4. Wählen Sie das Quellsignal für den
Vergleich mit der Toleranzmaske aus.
5. Wählen Sie die Toleranzmaske für
den Vergleich mit dem Quellsignal
aus. (Normalerweise ist dies die
Toleranzmaske, die Sie in Schritt 3
erstellt haben.)
Benutzerhandbuch für die Serien MSO/DPO70000DX, MSO/DPO70000C, DPO7000C und MSO/DPO5000B
Analyse von Signalen
151
