Anzeigen eines Signals

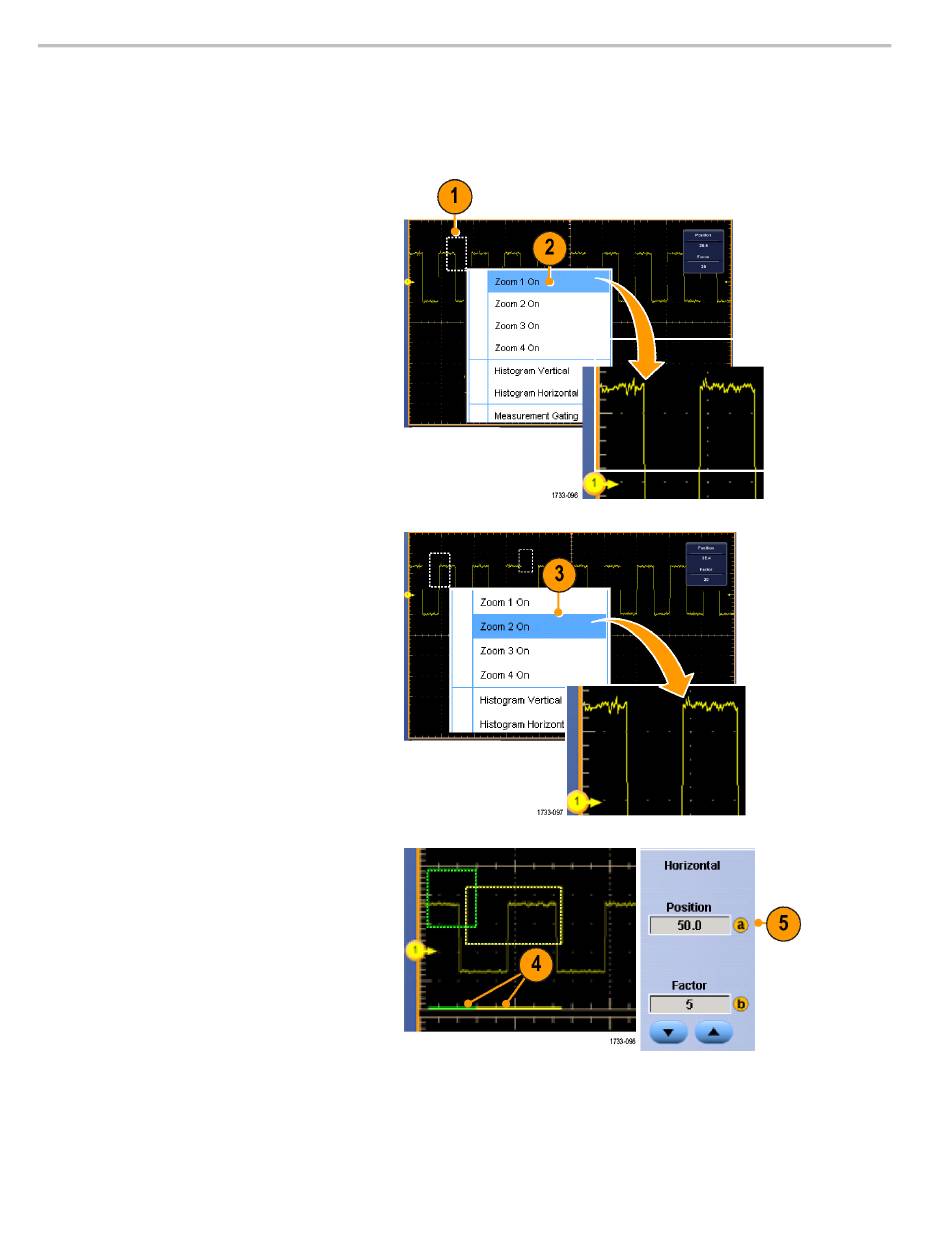

Zoomen in mehreren Bereichen
Wenn Sie gleichzeitig mehrere Bereiche einer Aufzeichnung anzeigen und vergleichen möchten, gehen Sie folgendermaßen
vor:
1. Klicken Sie, und ziehen Sie ein Rechteck
um den zu zoomenden Signalbereich.
2. Wählen Sie Zoom 1 On (Zoom 1 Ein)
aus.
3. Klicken Sie, und ziehen Sie ein Rechteck
um einen anderen zu zoomenden
Signalbereich, und wählen Sie dann
Zoom 2 On (Zoom 2 Ein).
4. Um den gezoomten Bereich horizontal
anzupassen, klicken Sie auf die
horizontale Markierung unterhalb des
Zoomfeldes, um den gezoomten Bereich
auszuwählen.
5. Passen Sie mit den
Mehrfunktions-Drehknöpfen die
horizontale Position und den Faktor des
ausgewählten Zoombereichs an.
104
Benutzerhandbuch für die Serien MSO/DPO70000DX, MSO/DPO70000C, DPO7000C und MSO/DPO5000B
