Anwendungsbeispiele

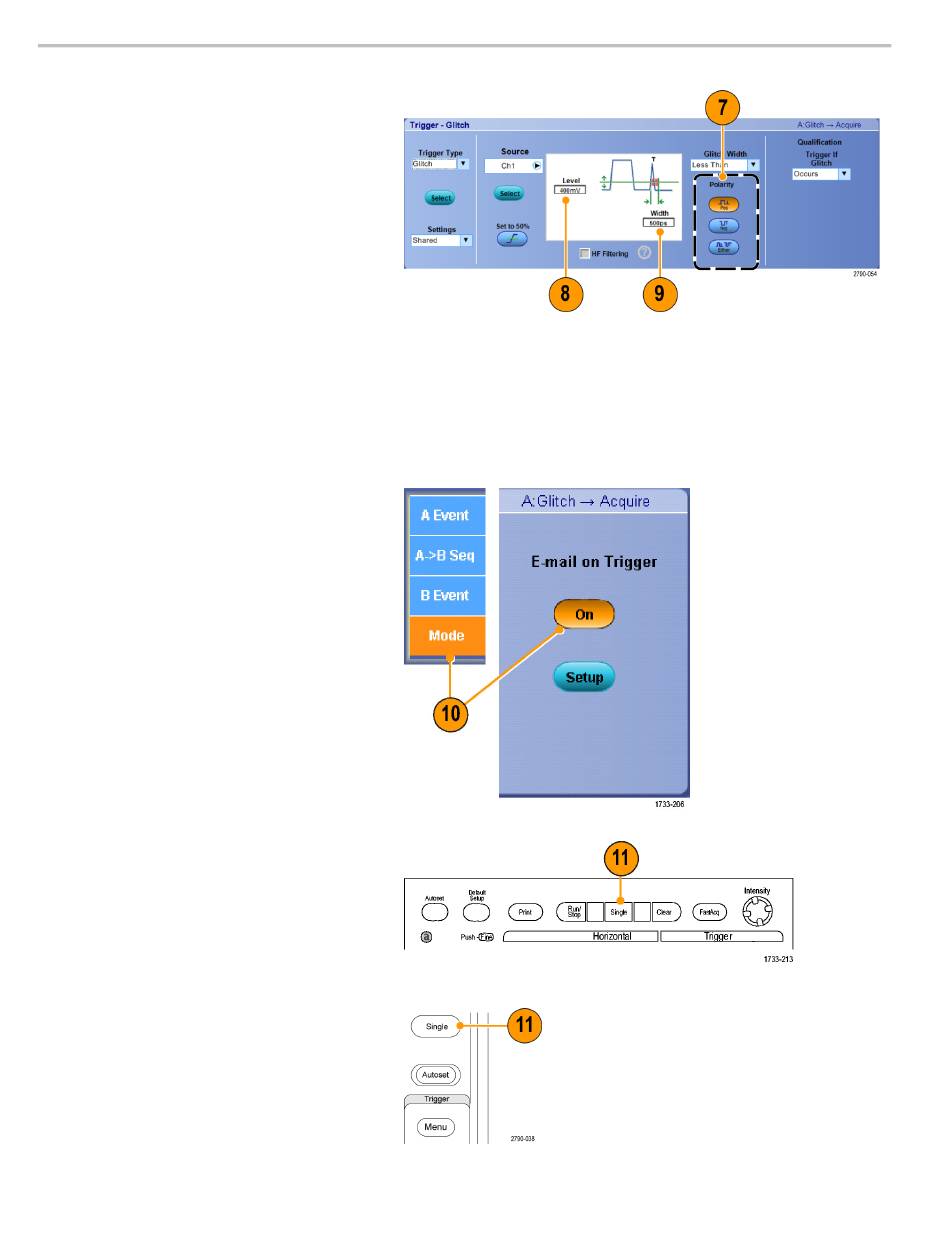

6. Um auf dem in Schritt 5 gefunden Glitch
zu triggern, wählen Sie Glitch Setup...
(Glitch-Einstellung...) aus.
7. Wählen Sie die entsprechende Polarität
aus.
8. Klicken Sie auf Level (Pegel), und legen
Sie dann in Abhängigkeit davon, was Sie
in Schritt 5 gefunden haben, den Pegel
fest.
9. Klicken Sie auf Width (Impulsbreite), und
legen Sie dann in Abhängigkeit davon,
was Sie in Schritt 5 gefunden haben, die
Impulsbreite fest.
Überprüfen Sie die HF-Filterung, wenn
Sie möchten, dass das Triggersystem ein
Hochfrequenzburst als einen einzelnen
Impuls behandelt.
10. Klicken Sie auf E-mail on Trigger On
(Senden einer E-Mail beim Auslösen
des Triggers Ein). (Siehe Seite 90,
Einrichten von „Über Ereignis per E-Mail
benachrichtigen".)
11. Drücken Sie Single (Einzeln), um auf
einem einzelnen Glitch zu triggern.
178
Serien MSO/DPO70000DX, MSO/DPO70000C und DPO7000C
Serien MSO5000B und DPO5000B
Benutzerhandbuch für die Serien MSO/DPO70000DX, MSO/DPO70000C, DPO7000C und MSO/DPO5000B
