Triggerung auf einen seriellen Bus
Eingrenzung eines Problems durch Triggerung auf einen seriellen Bus. Serielle Busse sind nur bei den Modellen der Serien
MSO/DPO70000DX, MSO/DPO70000C, DPO7000C, MSO5000B und DPO5000B verfügbar. Bei MSO-Geräten können digitale
Kanäle in den Busdefinitionen verwendet werden.
Einrichten eines seriellen Busses. (Siehe Seite 53, Einrichtung eines Busses.)

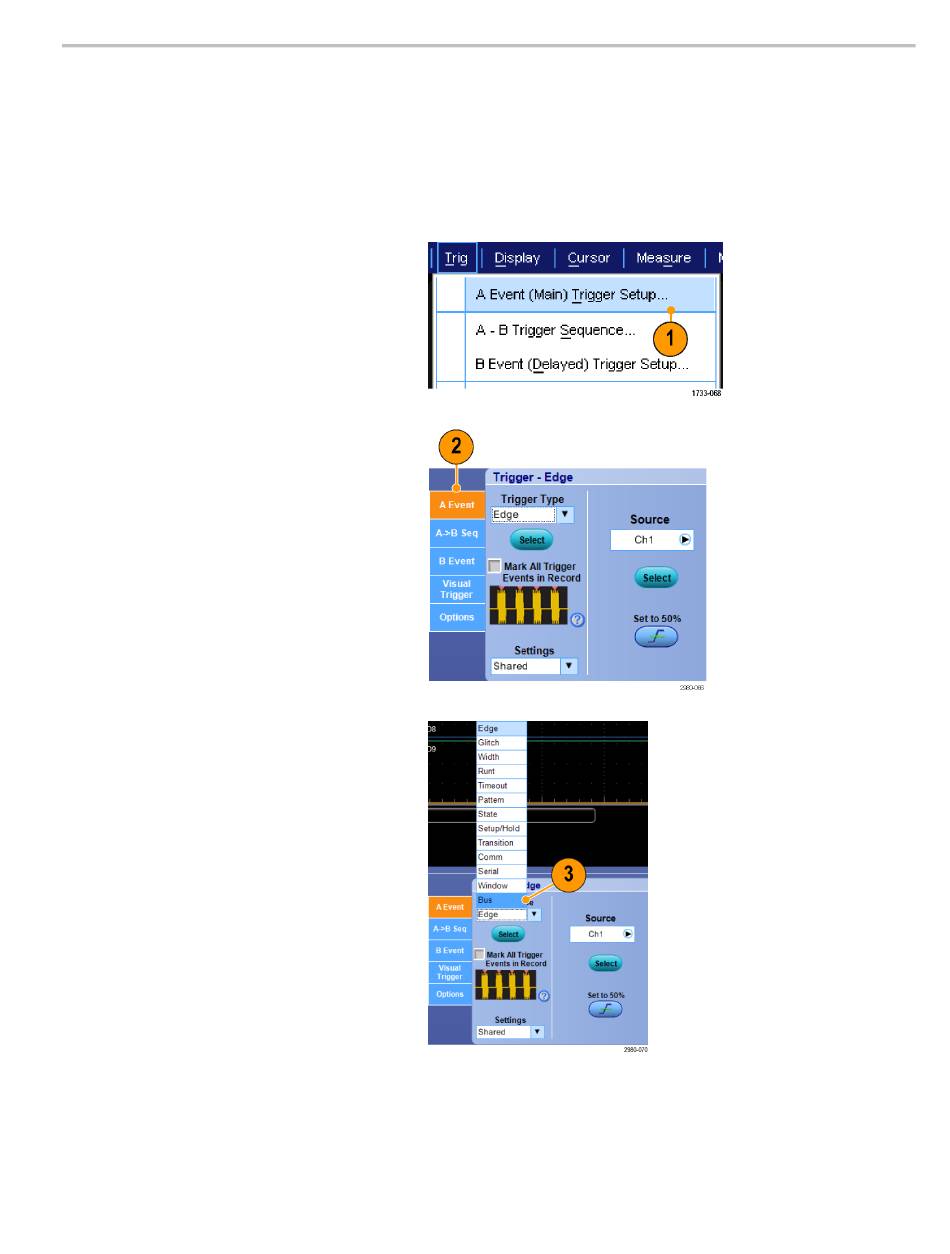

1. Wählen Sie Trig > A Event (Main)
Trigger Setup... (Trigger > Einstellung
Ereignistrigger A (Haupt-Trigger)...) aus.
2. Wählen Sie die Registerkarte A Event
(A-Ereignis).
3. Wählen Sie den Triggertyp Bus.
Benutzerhandbuch für die Serien MSO/DPO70000DX, MSO/DPO70000C, DPO7000C und MSO/DPO5000B
Pinpoint-Trigger
85
