Verwenden von Spektralanalyse
Gehen Sie bei vordefinierten spektralen Math-Ausdrücken folgendermaßen vor: Weitere Informationen finden Sie in der
Online-Hilfe.

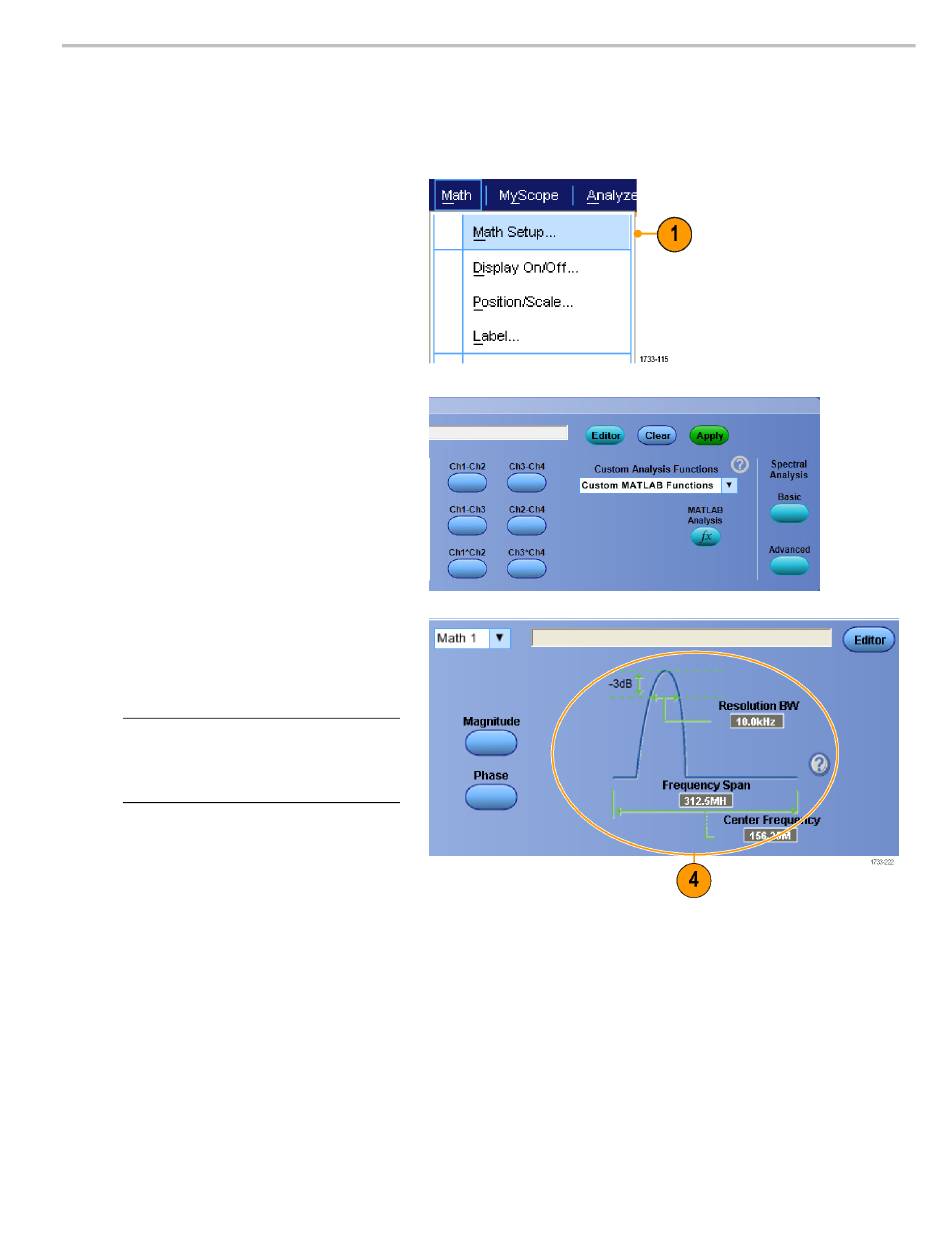

1. Wählen Sie Math > Math Setup...
(Mathematik einrichten) aus.
2. Wählen Sie einen der vordefinierten
spektralen Mathe-Ausdrücke aus.
3. Klicken Sie auf Basic (Einfach).
4. Klicken Sie auf Resolution BW
(Auflösung S/W) oder Frequency Span
(Frenquenzspanne), und stellen Sie die
Spektralanzeige mit dem Tastenfeld oder
den Mehrfunktions-Drehknöpfen ein.
Die Auflösungsbandbreite und
HINWEIS.
die Frequenzspanne können nur im Modus
„Manual Horizontal" (Manuell Horizontal)
eingeregelt werden.
Benutzerhandbuch für die Serien MSO/DPO70000DX, MSO/DPO70000C, DPO7000C und MSO/DPO5000B
Analyse von Signalen
137
