Bedienelemente & Anschlüsse - Rückseite
Rückseite
POWER
!
C A U T I O N
!
To reduce the risk of electric shock, do not remove cover. No user-
100...240V AC
serviceable parts inside. Refer servicing to qualified service personnel.
max. 30VA
Vorsicht! Gerät nicht öffnen. Gefahr eines Stromschlages. Servicear-
beiten nur von geschultem Fachpersonal durchführen lassen!
This device complies to
the FCC rules part 15
³
Power Buchse 100...240V AC
·
Control Pedal / CV In Buchse für Fuss-Pedale oder analoge Steuerspannungen (nicht beim Q Rack).
»
Stereo-External-In Buchse, um Audiosignale in den Mischer einzuspeisen.
¿
Main Out-Buchse. Erzeugt ein Stereo-Line-Signal; zur Verbindung mit einem Mischpult oder einem
Verstärker.
´
Sub Out 1-Buchse. Erzeugt ein Stereo-Line-Signal; zur Verbindung mit einem Mischpult oder einem
Verstärker.
²
Sub Out 2-Buchse. Erzeugt ein Stereo-Line-Signal; zur Verbindung mit einem Mischpult oder einem
Verstärker.
¶
Digital-Out-Buchse. S/PDIF-Koaxial-Ausgang zur Verbindung mit einem digitalen Mischpult, einem
DAT - oder Hard-Disk-Recorder. Das Signal ist identisch mit dem der Main-Out-Buchse
º
Switch-Pedal-Buchse (stereo) zur Verbindung mit einem oder zwei Fuss-Pedalen
¾
MIDI-In-Buchse. Zum Empfang von MIDI-Daten.
µ
MIDI-Thru-Buchse. Schleift die an der MIDI-In-Buchse empfangenen Daten durch.
¸
MIDI-Out-Buchse. Sendet MIDI-Daten zu angeschlossenen Geräte.
¹
Kartenschacht. Zur Aufnahme einer Data-Karte Typ Q-Card 256 oder grösser (befindet sich beim Q
Rack auf der Frontseite)
Waldorf Q Bedienhandbuch
¹
PEDAL CV IN
1

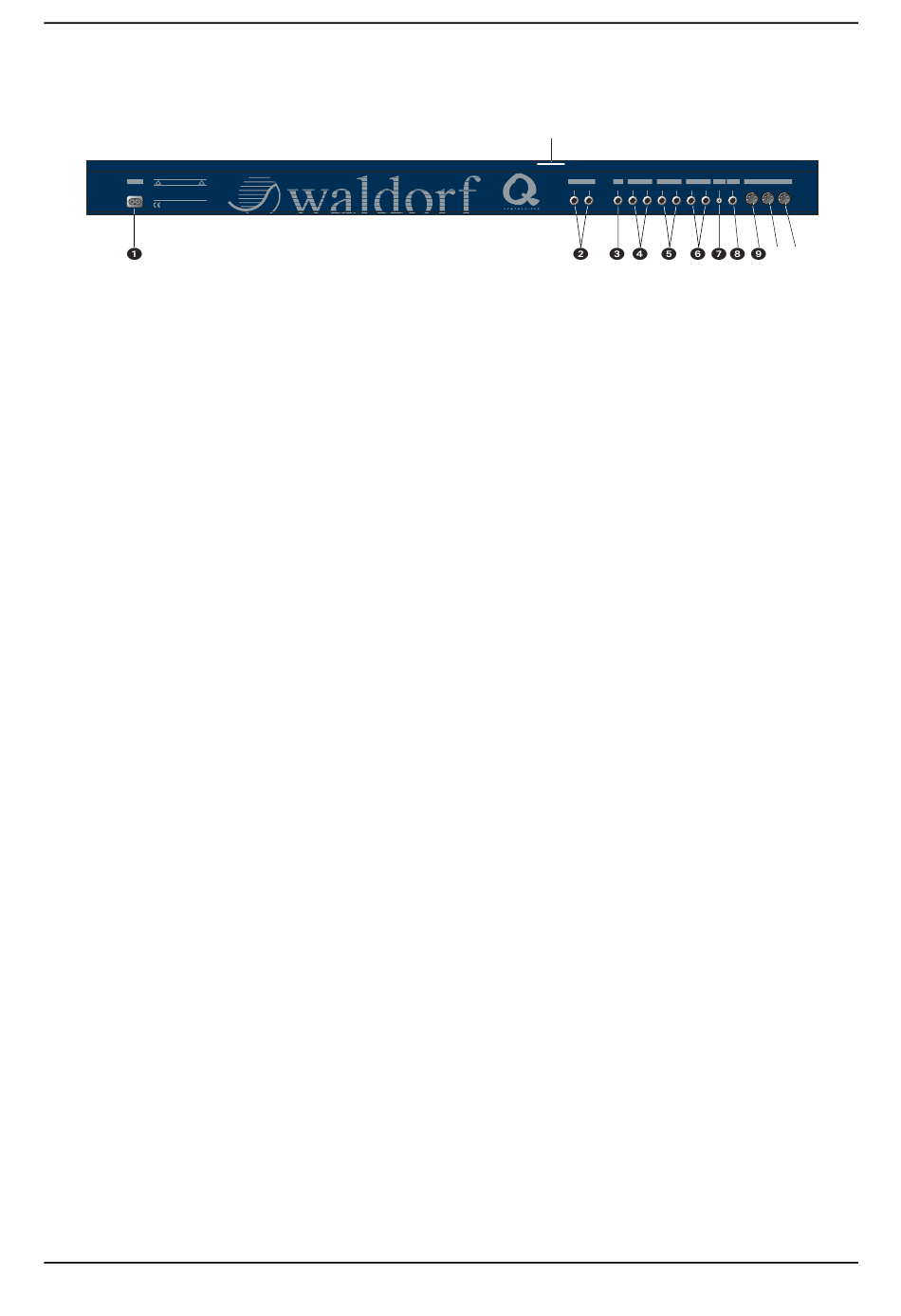

Rückseite Q Keyboard
8
/
IN
MAIN OUT
SUB OUT 1
SUB OUT 2
D.OUT
PEDAL
2
Stereo
Left/Stereo
Right/Mono
Left/Stereo
Right/Mono
Left/Stereo
Right/Mono
Coaxial
Tip:1 / Ring:2
MIDI
In
Thru
Out
µ ¸
