Inbetriebnahme - Anschlüsse
PEDAL / CV IN
1
2
Control Pedale
Tip / Masse:
47kΩ Potentiometer
Ring: +5V
☞

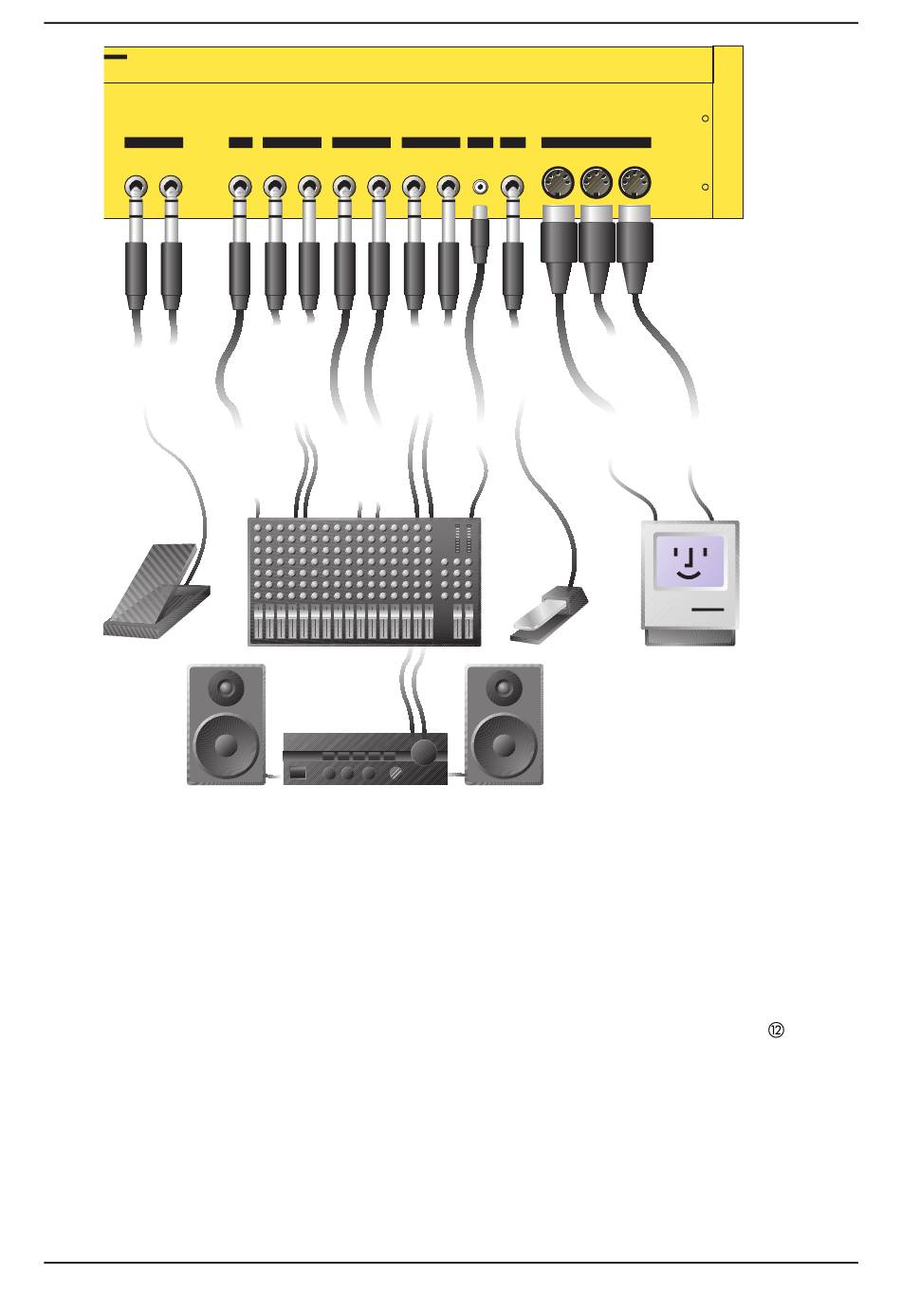

So stellen Sie die notwendigen Verbindungen her:
1. Schalten Sie alle beteiligten Geräte aus.
2. Verbinden Sie die Audioausgänge Main Out ¿ des Q mit dem Mischpult. Schliessen Sie
wahlweise auch die zusätzlichen Audioausgänge Sub Out 1 ´ und Sub Out 2 ² an.
3. Stecken Sie das Netzkabel in die Power ³ Buchse des Q.
4. Verbinden Sie die andere Seite des Netzkabels mit einer geeigneten Netzsteckdose.
5. Der Q sollte sich von selbst einschalten. Falls nicht, drücken Sie den Power Taster
6. Dann schalten Sie den Computer ein (falls angeschlossen), danach das Mischpult und zuletzt
den Verstärker.
7. Um den Q Rack spielen zu können, benötigen Sie ein MIDI-Masterkeyboard, dessen MIDI-
Out-Buchse Sie mit der MIDI-In-Buchse des Q-Rack verbinden (sofern Sie keinen Computer
angeschlossen haben).
Waldorf Q Bedienhandbuch
IN
MAIN OUT
SUB OUT 1
Stereo
Left/Stereo
Right/Mono
Left/Stereo
Right/Mono
Main Output
zum Mischpult,
Kopfhörer oder
Verstärker
Left/Stereo:
Tip: linkes Signal
Ring: rechtes Signal
Sub Output 1
External In
zum Mischpult oder
vom Mischpult oder
Verstärker
Audiosignal
Left/Stereo:
Tip: linkes Signal
Tip: linkes Signal
Ring: rechtes Signal
Ring: rechtesSignal
Anschlüsse Keyboard-Version
SUB OUT 2
D.OUT
PEDAL
Left/Stereo
Right/Mono
Coaxial
Tip:1 / Ring:2
In
Sub Output 2
Switch Pedals
zum Mischpult oder
Switch 1: Tip /
Verstärker
Ground
Left/Stereo:
Switch 2: Ring /
Tip: linkes Signal
Ground
Ring: rechtesSignal
Digital Output
S/PDIF Format
18
MIDI
Thru
Out
MIDI Thru
zum MIDI In von
weiteren
Tongeneratoren
MIDI In
MIDI Out
vom MIDI-Ausgang
zum MIDI-Eingang
eines Computers
eines Computers
oder eines
oder eines
Masterkeyboards
Hardware-
Sequenzers
In
Out
.
