RS232-Schnittstelle
RS232-Schnittstellenanschluss
Der 9polige Typ-D-Anschluss der seriellen Schnittstelle befindet sich an der Geräterückseite. Die
Pinbelegung ist wie folgt
Pin
1
2
3
4
5
6
7
8
9

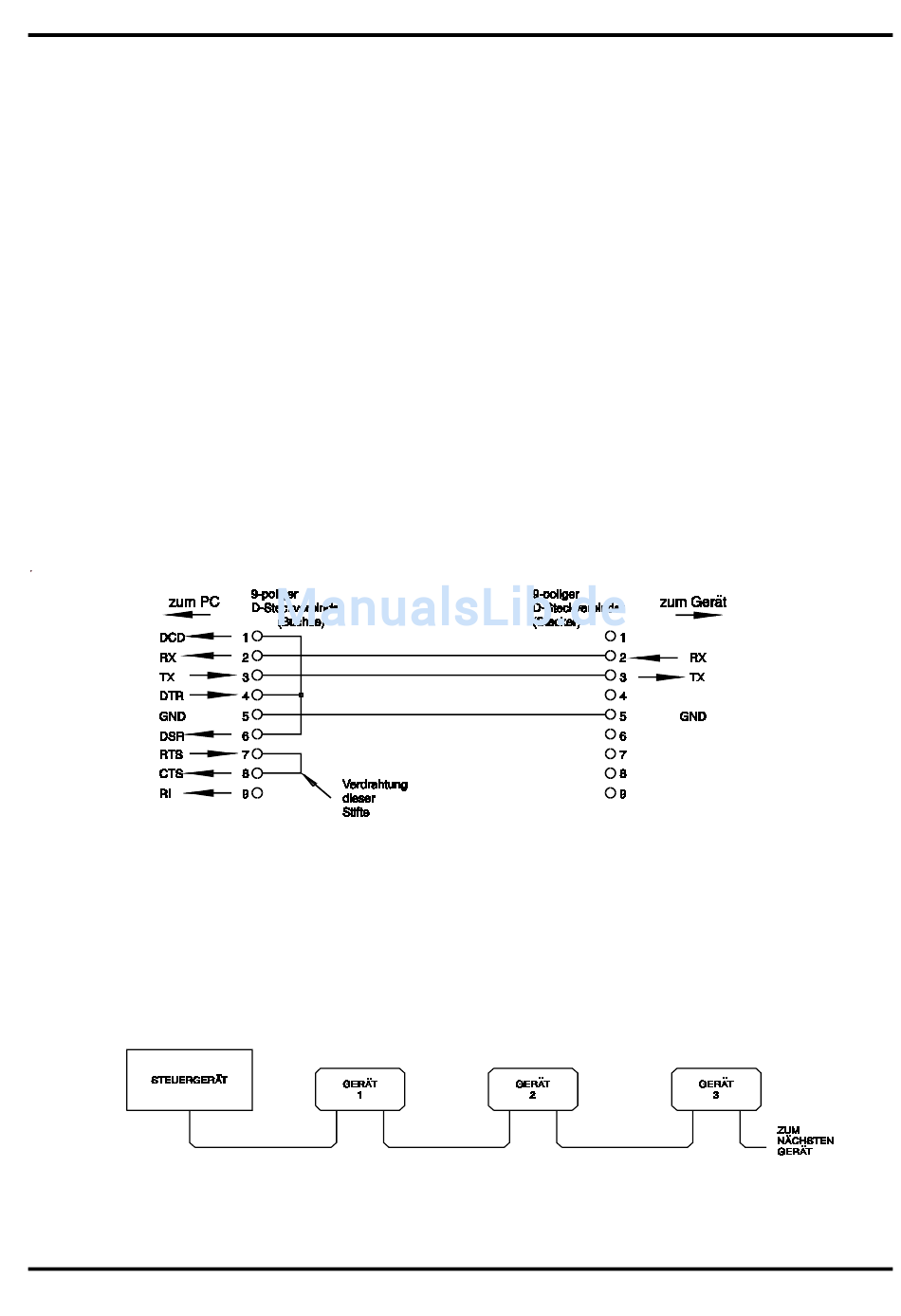

RS232-Verbindungen eines Einzelgerätes
Für die Fernsteuerung eines Einzelgerätes werden nur die Pins 2, 3 und 5 an den PC
angeschlossen. Für den ordnungsgemäßen Betrieb müssen allerdings Verbindungen im PC-
Anschluss und zwischen den Pins 1, 4 und 6 sowie 7 und 8 hergestellt werden (vgl. Diagramm).
Pins 7 und 8 des Gerätes dürfen nicht an den PC angeschlossen werden, d. h. es darf kein
vollständig verdrahtetes 9adriges Kabel verwendet werden.
Die Baudrate wird eingestellt, wie oben im Abschnitt „Einstellung der Adresse und Baudrate"
beschrieben. Die anderen Parameter sind wie folgt festgelegt:
Start Bits: 1
Data Bits: 8
Adressierbare RS232-Verbindungen
Für den Betrieb mit adressierbarer RS232 werden die Pins 7, 8 und 9 des Geräteanschlusses
ebenfalls verwendet. Mit einfachen Kabelverbindungen kann, wie unten gezeigt, eine
„Kettenstruktur" mit bis zu 32 Geräten aufgebaut werden.
Die Kettenstruktur besteht nur aus den Leitungen für Übertragung (TXD), Empfang (RXD) und
Masse. Es gibt keine Control/Handshake-Leitungen. Damit wird das XON/XOFF-Protokoll
erforderlich. Die Verbindung zwischen den Geräten braucht nur aus drei Leitungen zu bestehen.
Die Belegung für ein Anschlusskabel ist unten dargestellt.
Name
−
Keine interne Verbindung
TXD
Übertragungsdaten vom Gerät
RXD
Empfangsdaten zum Gerät
−
Keine interne Verbindung
GND
Signalmasse
−
Keine interne Verbindung
RXD2
Empfangsdaten 2 (nur adressierbare RS232)
TXD2
Übertragungsdaten 2 (nur adressierbare RS232)
GND
Signalmasse (nur adressierbare RS232)
Beschreibung
Parity: (None) Ohne
Stop Bits: 1
77
