Netzbetriebsspannung
Prüfen Sie, ob die an der Geräterückseite angezeigte Netzspannung Ihrem lokalen Netz
entspricht. Sollte es erforderlich sein, die Betriebsspannung zu ändern, gehen Sie wie folgt vor:
1) Trennen Sie das Gerät von allen Spannungsquellen.
2) Entfernen Sie die Schrauben des Gehäusedeckels, und nehmen Sie den Deckel ab.

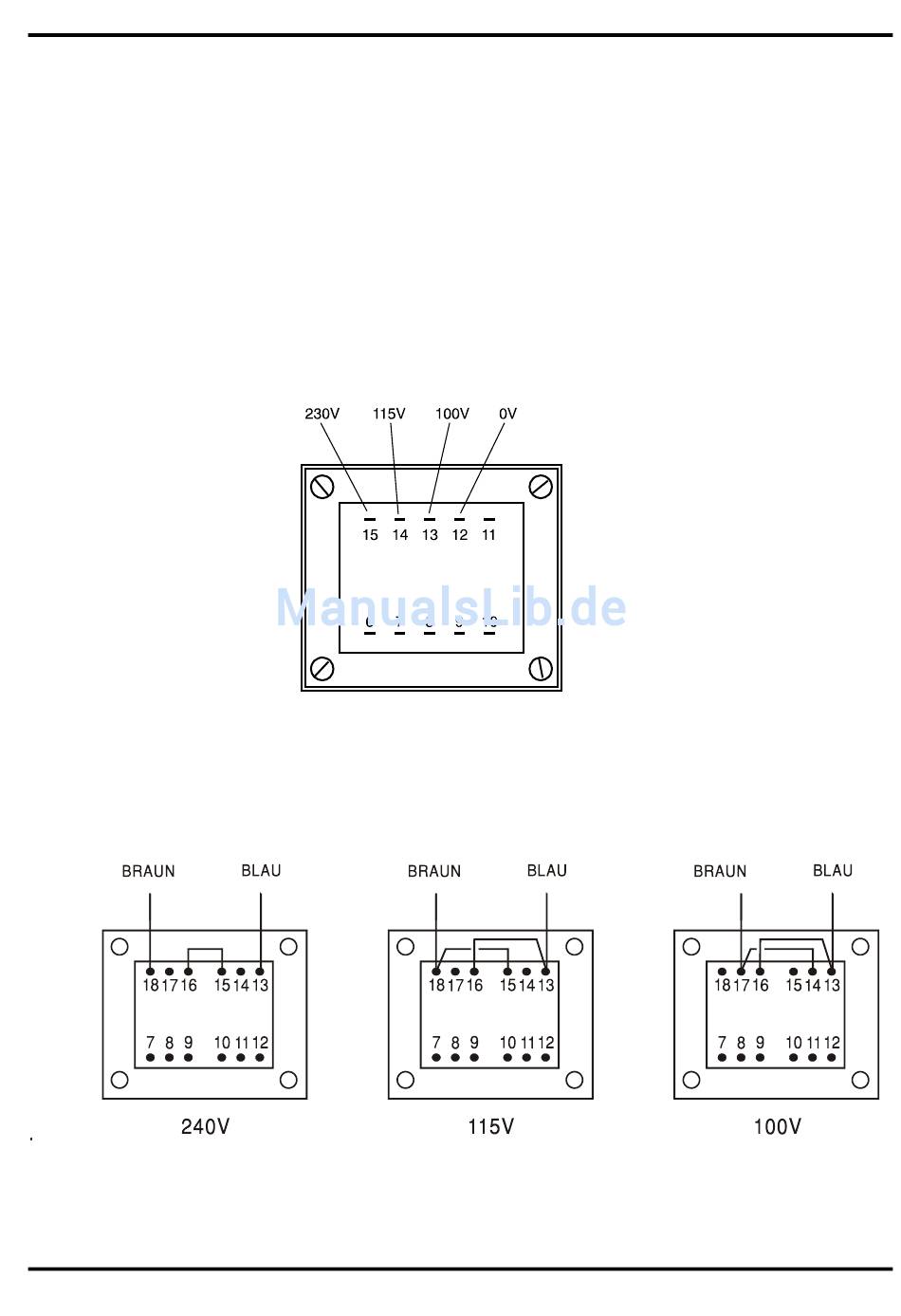

3) Ändern Sie die Verbindungen am Transformator gemäß dem jeweiligen Diagramm unten.
4) Schließen Sie den Gehäusedeckel, und befestigen Sie ihn mit denselben Schrauben.
5) Um den Erfordernissen der Sicherheitsstandards zu entsprechen, muss die Anzeige der
Betriebsspannung an der Geräterückseite geändert werden, damit die neue
Spannungseinstellung eindeutig angezeigt wird.
6) Wechseln Sie die Sicherung auf den richtigen Wert, siehe unten:
Einkanalgerät
Für den Betrieb bei 230 V verbinden Sie die Phase (braun) mit Pin 15.
Für den Betrieb bei 115 V verbinden Sie die Phase (braun) mit Pin 14.
Für den Betrieb bei 100 V verbinden Sie die Phase (braun) mit Pin 13.
2- und 4-Kanal-Geräte
Für den Betrieb bei 230 V verbinden Sie Pins 15 und 16.
Für den Betrieb bei 115 V verbinden Sie Pins 13 und 16 sowie 15 und 18.
Für den Betrieb bei 100 V verbinden Sie Pins 13 und 16 sowie 14 und 17.
Installation
