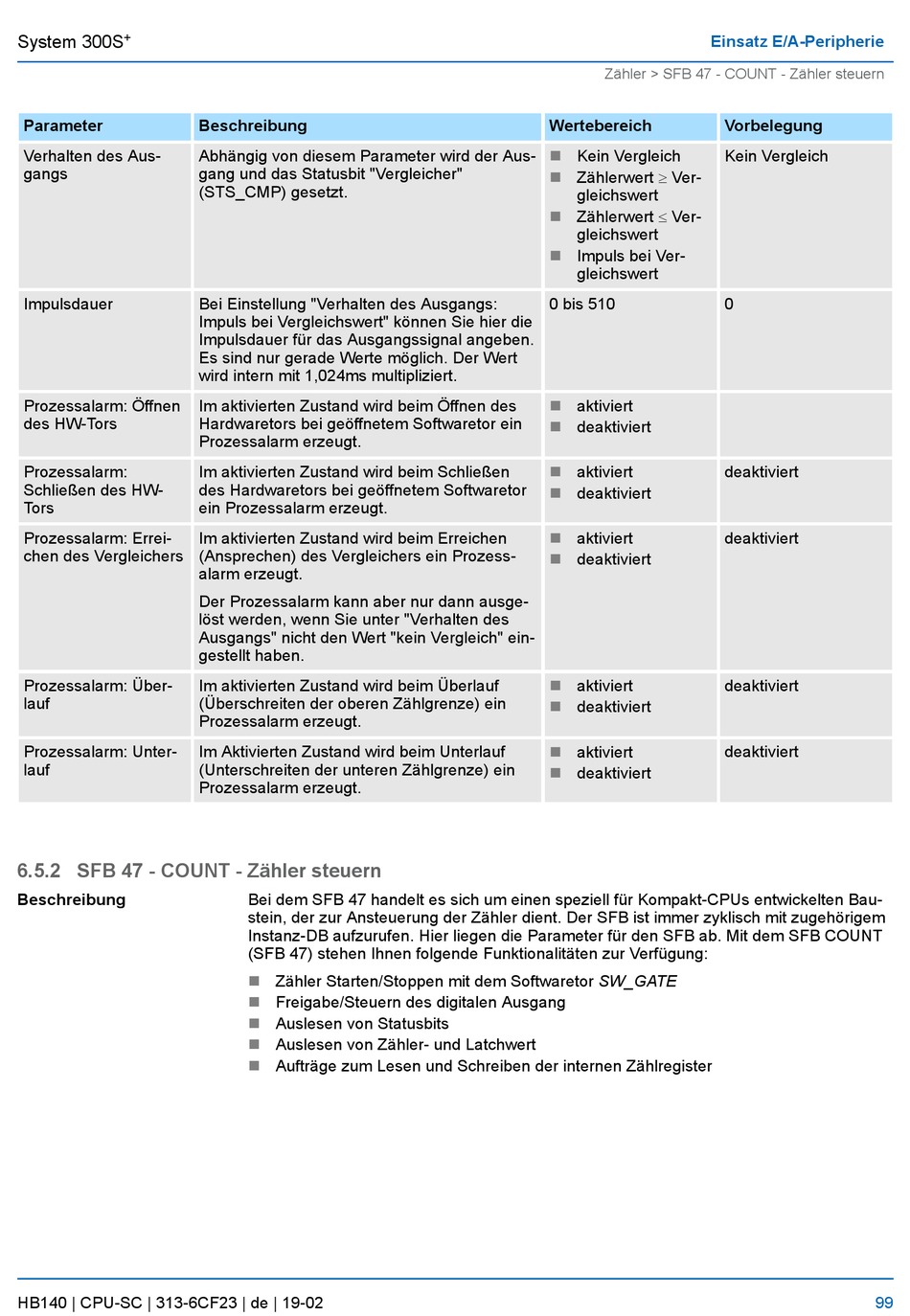

System 300S
Parameter
Verhalten des Aus-
gangs
Impulsdauer
Prozessalarm: Öffnen
des HW-Tors
Prozessalarm:
Schließen des HW-
Tors
Prozessalarm: Errei-
chen des Vergleichers
Prozessalarm: Über-
lauf
Prozessalarm: Unter-
lauf
6.5.2 SFB 47 - COUNT - Zähler steuern
Beschreibung
HB140 | CPU-SC | 313-6CF23 | de | 19-02
Beschreibung
Abhängig von diesem Parameter wird der Aus-
gang und das Statusbit "Vergleicher"
(STS_CMP) gesetzt.
Bei Einstellung "Verhalten des Ausgangs:
Impuls bei Vergleichswert" können Sie hier die
Impulsdauer für das Ausgangssignal angeben.
Es sind nur gerade Werte möglich. Der Wert
wird intern mit 1,024ms multipliziert.
Im aktivierten Zustand wird beim Öffnen des
Hardwaretors bei geöffnetem Softwaretor ein
Prozessalarm erzeugt.
Im aktivierten Zustand wird beim Schließen
des Hardwaretors bei geöffnetem Softwaretor
ein Prozessalarm erzeugt.
Im aktivierten Zustand wird beim Erreichen
(Ansprechen) des Vergleichers ein Prozess-
alarm erzeugt.
Der Prozessalarm kann aber nur dann ausge-
löst werden, wenn Sie unter "Verhalten des
Ausgangs" nicht den Wert "kein Vergleich" ein-
gestellt haben.
Im aktivierten Zustand wird beim Überlauf
(Überschreiten der oberen Zählgrenze) ein
Prozessalarm erzeugt.
Im Aktivierten Zustand wird beim Unterlauf
(Unterschreiten der unteren Zählgrenze) ein
Prozessalarm erzeugt.
Bei dem SFB 47 handelt es sich um einen speziell für Kompakt-CPUs entwickelten Bau-
stein, der zur Ansteuerung der Zähler dient. Der SFB ist immer zyklisch mit zugehörigem
Instanz-DB aufzurufen. Hier liegen die Parameter für den SFB ab. Mit dem SFB COUNT
(SFB 47) stehen Ihnen folgende Funktionalitäten zur Verfügung:
n
Zähler Starten/Stoppen mit dem Softwaretor SW_GATE
n
Freigabe/Steuern des digitalen Ausgang
n
Auslesen von Statusbits
n
Auslesen von Zähler- und Latchwert
n
Aufträge zum Lesen und Schreiben der internen Zählregister
Einsatz E/A-Peripherie
Zähler > SFB 47 - COUNT - Zähler steuern
Wertebereich
n
Kein Vergleich
Zählerwert ³ Ver-
n
gleichswert
Zählerwert £ Ver-
n
gleichswert
n
Impuls bei Ver-
gleichswert
0 bis 510
n
aktiviert
n
deaktiviert
n
aktiviert
n
deaktiviert
n
aktiviert
n
deaktiviert
n
aktiviert
n
deaktiviert
n
aktiviert
n
deaktiviert
Vorbelegung
Kein Vergleich
0
deaktiviert
deaktiviert
deaktiviert
deaktiviert
99
