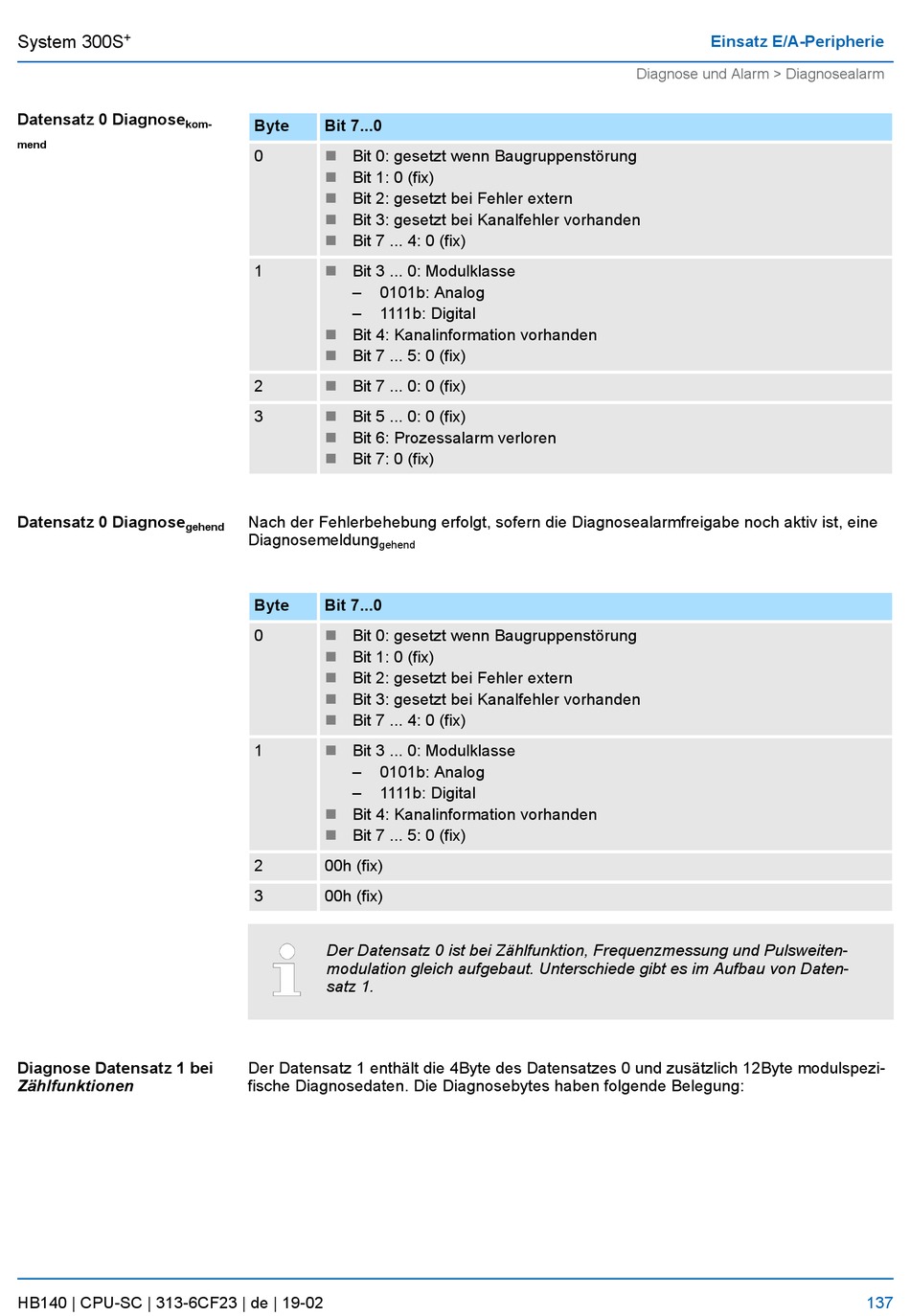

System 300S
Datensatz 0 Diagnose
kom-
mend
Datensatz 0 Diagnose
gehend
Diagnose Datensatz 1 bei
Zählfunktionen
HB140 | CPU-SC | 313-6CF23 | de | 19-02
Byte
Bit 7...0
0
n
Bit 0: gesetzt wenn Baugruppenstörung
n
Bit 1: 0 (fix)
n
Bit 2: gesetzt bei Fehler extern
n
Bit 3: gesetzt bei Kanalfehler vorhanden
n
Bit 7 ... 4: 0 (fix)
1
n
Bit 3 ... 0: Modulklasse
–
0101b: Analog
–
1111b: Digital
n
Bit 4: Kanalinformation vorhanden
n
Bit 7 ... 5: 0 (fix)
2
n
Bit 7 ... 0: 0 (fix)
3
n
Bit 5 ... 0: 0 (fix)
n
Bit 6: Prozessalarm verloren
n
Bit 7: 0 (fix)
Nach der Fehlerbehebung erfolgt, sofern die Diagnosealarmfreigabe noch aktiv ist, eine
Diagnosemeldung
gehend
Byte
Bit 7...0
0
Bit 0: gesetzt wenn Baugruppenstörung
n
Bit 1: 0 (fix)
n
n
Bit 2: gesetzt bei Fehler extern
n
Bit 3: gesetzt bei Kanalfehler vorhanden
n
Bit 7 ... 4: 0 (fix)
1
Bit 3 ... 0: Modulklasse
n
–
0101b: Analog
–
1111b: Digital
n
Bit 4: Kanalinformation vorhanden
n
Bit 7 ... 5: 0 (fix)
2
00h (fix)
3
00h (fix)
Der Datensatz 0 ist bei Zählfunktion, Frequenzmessung und Pulsweiten-
modulation gleich aufgebaut. Unterschiede gibt es im Aufbau von Daten-
satz 1.
Der Datensatz 1 enthält die 4Byte des Datensatzes 0 und zusätzlich 12Byte modulspezi-
fische Diagnosedaten. Die Diagnosebytes haben folgende Belegung:
Einsatz E/A-Peripherie
Diagnose und Alarm > Diagnosealarm
137
