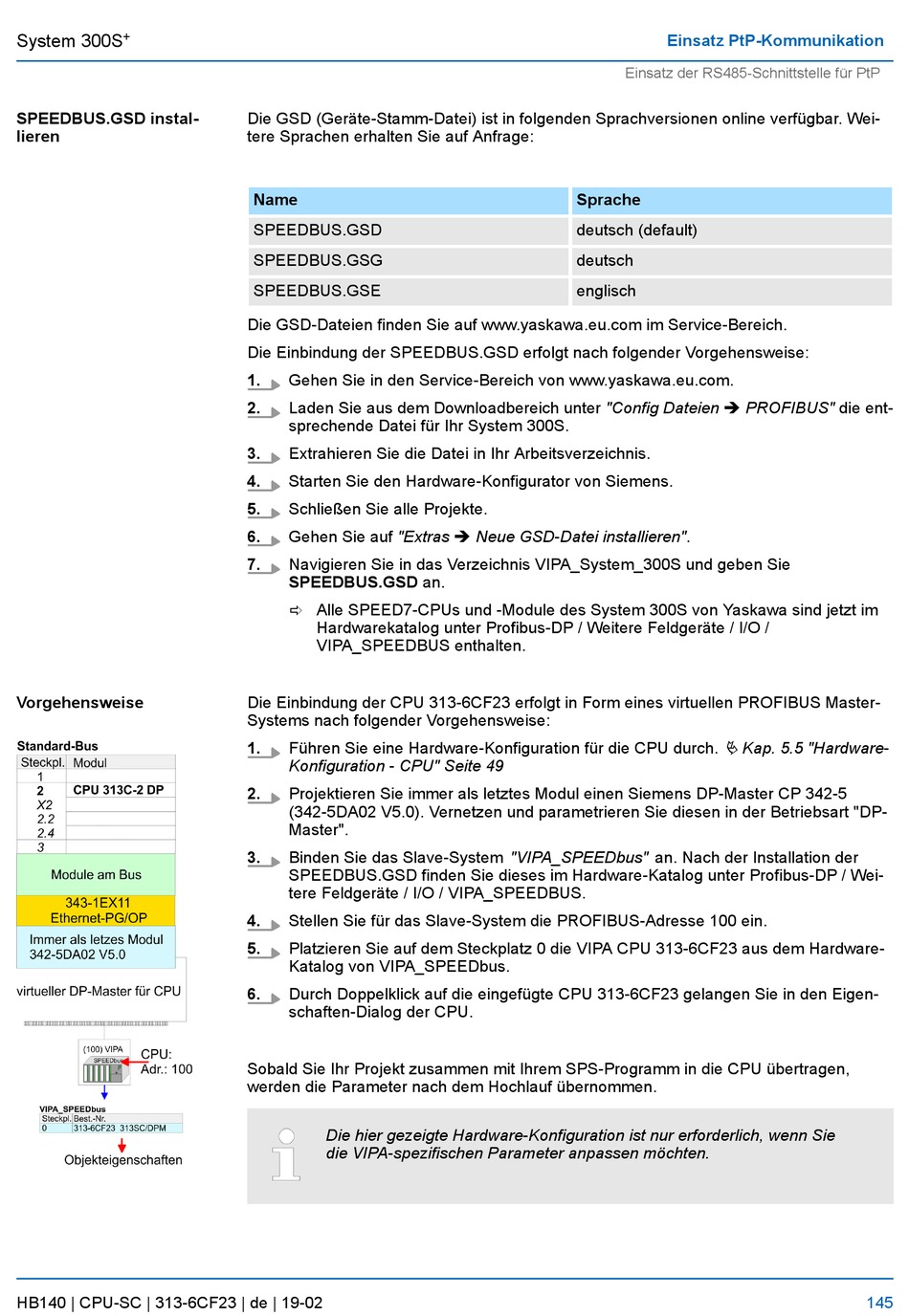

System 300S
SPEEDBUS.GSD instal-
lieren
Vorgehensweise
HB140 | CPU-SC | 313-6CF23 | de | 19-02
Die GSD (Geräte-Stamm-Datei) ist in folgenden Sprachversionen online verfügbar. Wei-
tere Sprachen erhalten Sie auf Anfrage:
Name
SPEEDBUS.GSD
SPEEDBUS.GSG
SPEEDBUS.GSE
Die GSD-Dateien finden Sie auf www.yaskawa.eu.com im Service-Bereich.
Die Einbindung der SPEEDBUS.GSD erfolgt nach folgender Vorgehensweise:
1.
Gehen Sie in den Service-Bereich von www.yaskawa.eu.com.
2.
Laden Sie aus dem Downloadbereich unter "Config Dateien è PROFIBUS" die ent-
sprechende Datei für Ihr System 300S.
3.
Extrahieren Sie die Datei in Ihr Arbeitsverzeichnis.
4.
Starten Sie den Hardware-Konfigurator von Siemens.
5.
Schließen Sie alle Projekte.
6.
Gehen Sie auf "Extras è Neue GSD-Datei installieren".
7.
Navigieren Sie in das Verzeichnis VIPA_System_300S und geben Sie
SPEEDBUS.GSD an.
ð Alle SPEED7-CPUs und -Module des System 300S von Yaskawa sind jetzt im
Hardwarekatalog unter Profibus-DP / Weitere Feldgeräte / I/O /
VIPA_SPEEDBUS enthalten.
Die Einbindung der CPU 313-6CF23 erfolgt in Form eines virtuellen PROFIBUS Master-
Systems nach folgender Vorgehensweise:
1.
Führen Sie eine Hardware-Konfiguration für die CPU durch.
Konfiguration - CPU" Seite 49
2.
Projektieren Sie immer als letztes Modul einen Siemens DP-Master CP 342-5
(342-5DA02 V5.0). Vernetzen und parametrieren Sie diesen in der Betriebsart "DP-
Master".
3.
Binden Sie das Slave-System "VIPA_SPEEDbus" an. Nach der Installation der
SPEEDBUS.GSD finden Sie dieses im Hardware-Katalog unter Profibus-DP / Wei-
tere Feldgeräte / I/O / VIPA_SPEEDBUS.
4.
Stellen Sie für das Slave-System die PROFIBUS-Adresse 100 ein.
5.
Platzieren Sie auf dem Steckplatz 0 die VIPA CPU 313-6CF23 aus dem Hardware-
Katalog von VIPA_SPEEDbus.
6.
Durch Doppelklick auf die eingefügte CPU 313-6CF23 gelangen Sie in den Eigen-
schaften-Dialog der CPU.
Sobald Sie Ihr Projekt zusammen mit Ihrem SPS-Programm in die CPU übertragen,
werden die Parameter nach dem Hochlauf übernommen.
Die hier gezeigte Hardware-Konfiguration ist nur erforderlich, wenn Sie
die VIPA-spezifischen Parameter anpassen möchten.
Einsatz PtP-Kommunikation
Einsatz der RS485-Schnittstelle für PtP
Sprache
deutsch (default)
deutsch
englisch
Ä Kap. 5.5 "Hardware-
145
