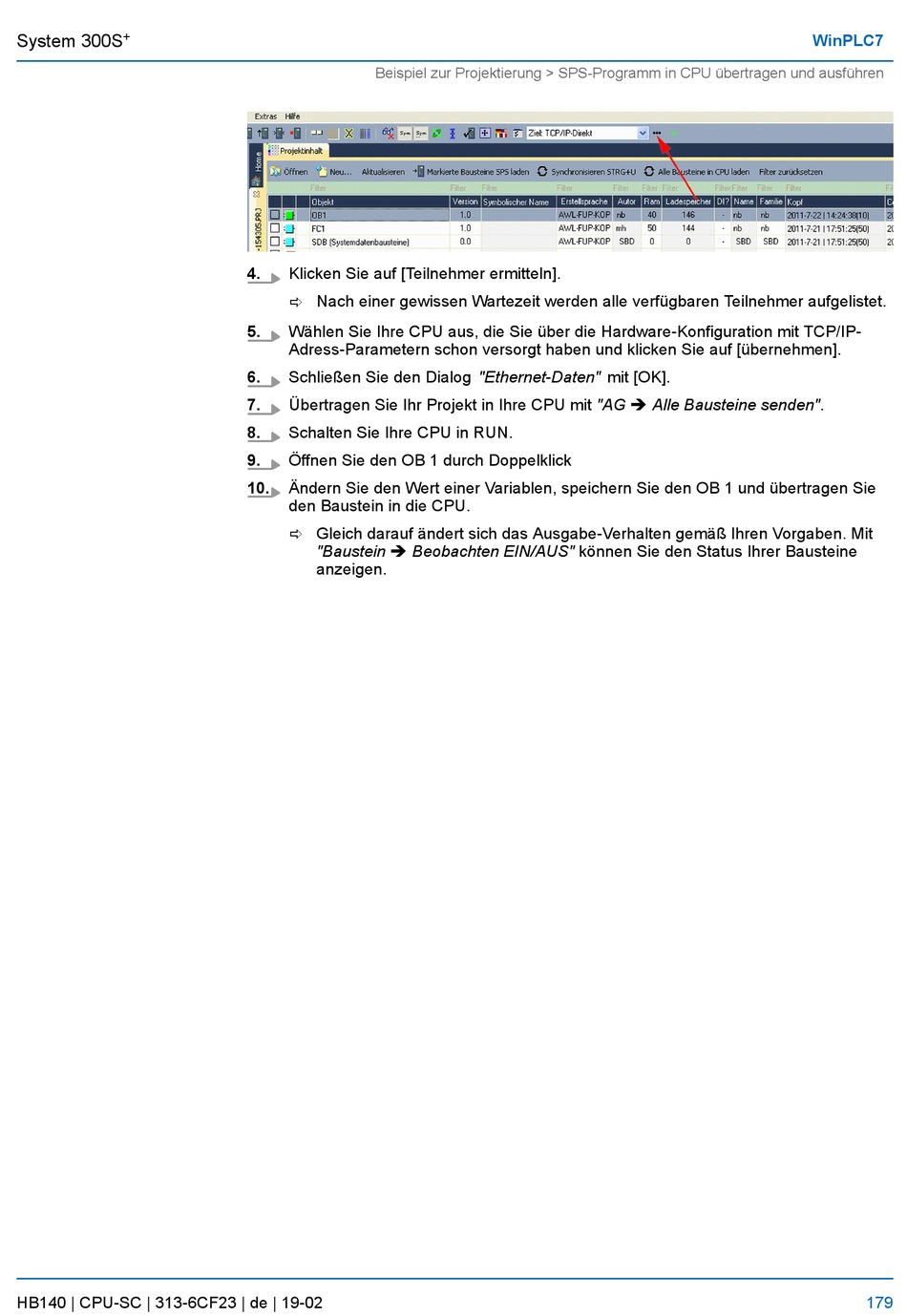

System 300S
HB140 | CPU-SC | 313-6CF23 | de | 19-02
Beispiel zur Projektierung > SPS-Programm in CPU übertragen und ausführen
4.
Klicken Sie auf [Teilnehmer ermitteln].
ð Nach einer gewissen Wartezeit werden alle verfügbaren Teilnehmer aufgelistet.
5.
Wählen Sie Ihre CPU aus, die Sie über die Hardware-Konfiguration mit TCP/IP-
Adress-Parametern schon versorgt haben und klicken Sie auf [übernehmen].
6.
Schließen Sie den Dialog "Ethernet-Daten" mit [OK].
7.
Übertragen Sie Ihr Projekt in Ihre CPU mit "AG è Alle Bausteine senden".
8.
Schalten Sie Ihre CPU in RUN.
9.
Öffnen Sie den OB 1 durch Doppelklick
10.
Ändern Sie den Wert einer Variablen, speichern Sie den OB 1 und übertragen Sie
den Baustein in die CPU.
ð Gleich darauf ändert sich das Ausgabe-Verhalten gemäß Ihren Vorgaben. Mit
"Baustein è Beobachten EIN/AUS" können Sie den Status Ihrer Bausteine
anzeigen.
WinPLC7
179
