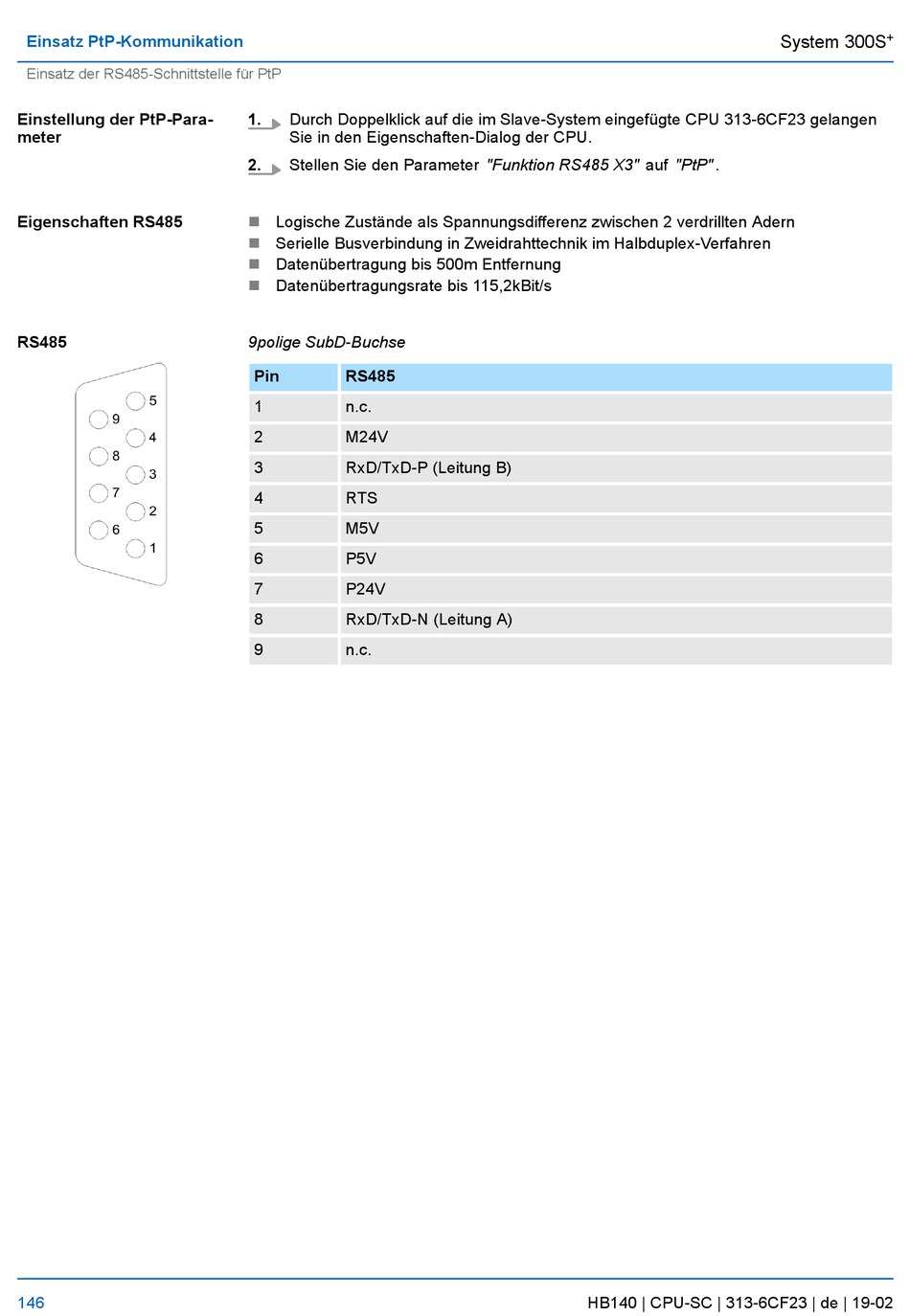

Einsatz PtP-Kommunikation
Einsatz der RS485-Schnittstelle für PtP
Einstellung der PtP-Para-
meter
Eigenschaften RS485
RS485
146
1.
Durch Doppelklick auf die im Slave-System eingefügte CPU 313-6CF23 gelangen
Sie in den Eigenschaften-Dialog der CPU.
2.
Stellen Sie den Parameter "Funktion RS485 X3" auf "PtP" .
n
Logische Zustände als Spannungsdifferenz zwischen 2 verdrillten Adern
n
Serielle Busverbindung in Zweidrahttechnik im Halbduplex-Verfahren
n
Datenübertragung bis 500m Entfernung
n
Datenübertragungsrate bis 115,2kBit/s
9polige SubD-Buchse
Pin
RS485
1
n.c.
2
M24V
3
RxD/TxD-P (Leitung B)
4
RTS
5
M5V
6
P5V
7
P24V
8
RxD/TxD-N (Leitung A)
9
n.c.
HB140 | CPU-SC | 313-6CF23 | de | 19-02
+
System 300S
