System 300S
Projektierung der Master-
Seite
HB140 | CPU-SC | 313-6CF23 | de | 19-02
4.

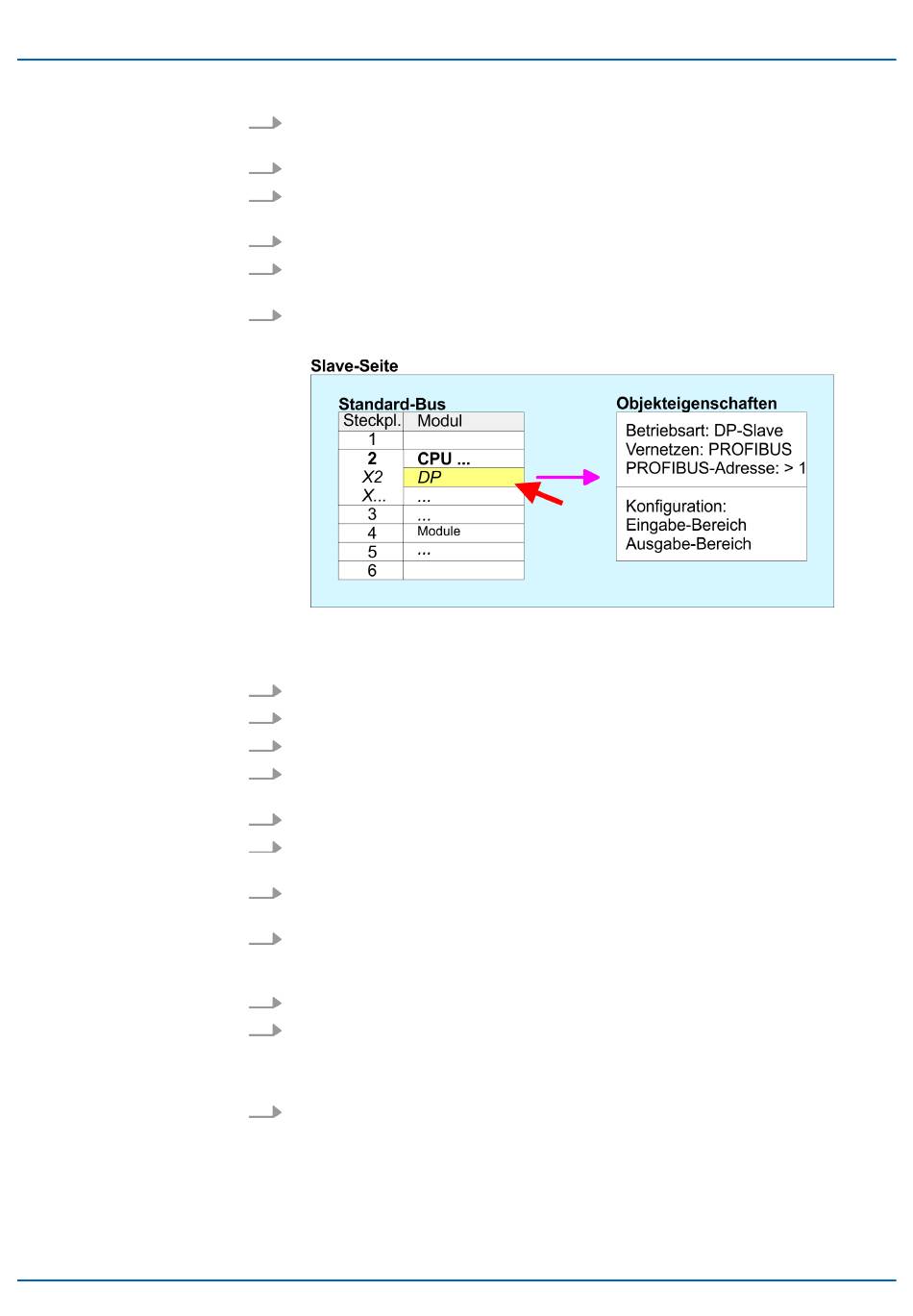

Öffnen Sie den Eigenschaften-Dialog der DP-Schnittstelle der CPU, indem Sie auf
"DP" doppelklicken.
5.
Stellen Sie unter Schnittstelle: Typ "PROFIBUS" ein.
6.
Vernetzen Sie mit PROFIBUS und geben Sie eine Adresse (z.B. 3) vor. Schließen
Sie Ihre Eingabe mit [OK] ab.
7.
Stellen Sie unter Betriebsart "DP-Slave" ein.
8.
Bestimmen Sie über Konfiguration die Ein-/Ausgabe-Adressbereiche der Slave-
CPU, die dem DP-Slave zugeordnet werden sollen.
9.
Speichern, übersetzen und transferieren Sie Ihr Projekt in die CPU.
DP-Master und DP-Slave befinden sich im gleichen Projekt
1.
Fügen Sie eine weitere Station ein und projektieren Sie eine CPU.
2.
Bezeichnen Sie die Station als "...DP-Master".
3.
Binden Sie gemäß Ihrem Hardwareaufbau Ihre Module ein.
4.
Öffnen Sie den Eigenschaften-Dialog der DP-Schnittstelle der CPU, indem Sie auf
"DP" doppelklicken.
5.
Stellen Sie unter Schnittstelle: Typ "PROFIBUS" ein.
6.
Vernetzen Sie mit PROFIBUS und geben Sie eine Adresse (z.B. 2) vor. Schließen
Sie Ihre Eingabe mit [OK] ab.
7.
Stellen Sie unter Betriebsart "DP-Master" ein und schließen Sie den Dialog mit
[OK].
8.
Binden Sie an das Master-System Ihr Slave-System an, indem Sie die "CPU 31x"
aus dem Hardware-Katalog unter Bereits projektierte Stationen auf das Master-
System ziehen, Ihr Slave-System auswählen und ankoppeln.
9.
Öffnen Sie die Konfiguration unter Objekteigenschaften Ihres Slave-Systems.
10.
Ordnen Sie durch Doppelklick auf die entsprechende Konfigurationszeile den
Slave-Ausgabe-Daten den entsprechenden Eingabe-Adressbereich und den Slave-
Eingabe-Daten den entsprechenden Ausgabe-Adressbereich in der Master-CPU
zu.
11.
Speichern, übersetzen und transferieren Sie Ihr Projekt in die CPU.
Einsatz PROFIBUS-Kommunikation
Einsatz als PROFIBUS-DP-Slave
163
