Hardwarebeschreibung
Aufbau > Allgemein
4.2 Aufbau
4.2.1 Allgemein

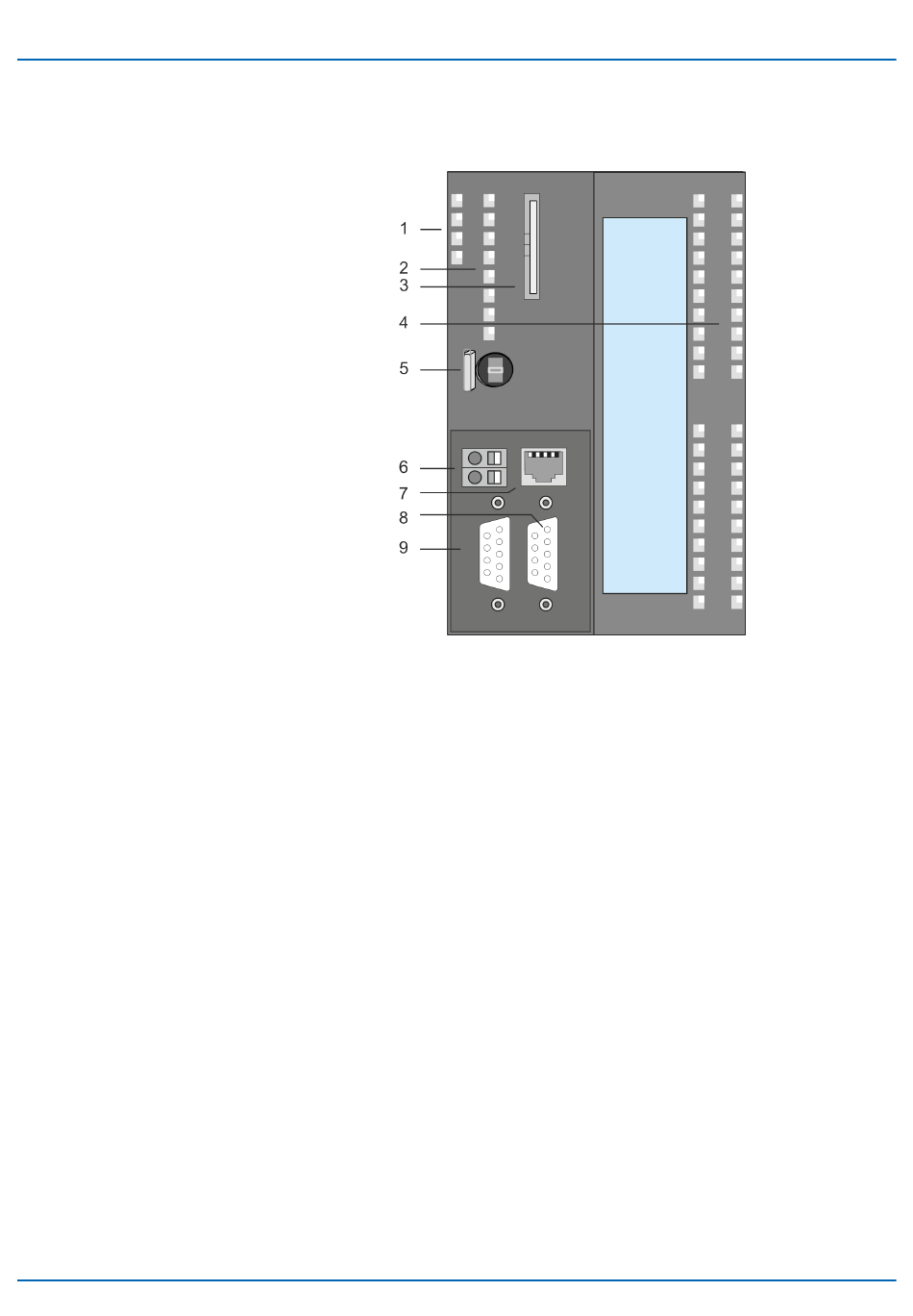

CPU 313-6CF23
24
1
LEDs des integrierten PROFIBUS-DP-Masters
2
LEDs des CPU-Teils
3
Steckplatz für Speichermedien (verriegelbar)
4
LEDs des E/A-Teils
5
Betriebsarten-Schalter CPU
6
Anschluss für DC 24V Spannungsversorgung
7
Twisted Pair Schnittstelle für Ethernet-PG/OP-Kanal
8
PtP/PROFIBUS-DP-Schnittstelle
9
MPI-Schnittstelle
Komponenten 6 - 9 befinden sich unter der Frontklappe!
HB140 | CPU-SC | 313-6CF23 | de | 19-02
+
System 300S
