System 300S
HB140 | CPU-SC | 313-6CF23 | de | 19-02

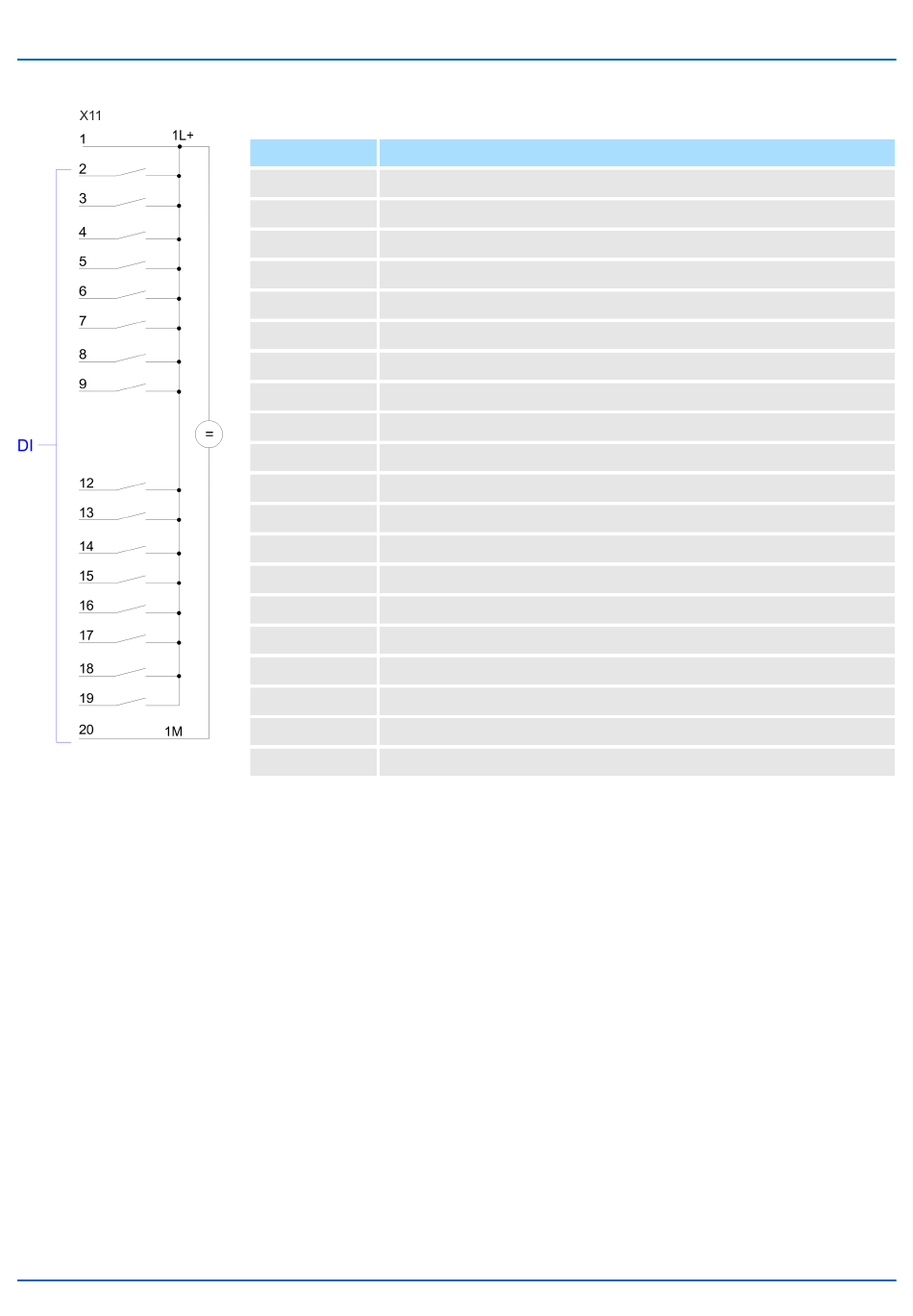

Steckerbelegung X11: DI
Pin
Belegung
1
1L+ Spannungsversorgung +DC 24V
2
E+0.0 / Kanal 0 (A) / Impuls
3
E+0.1 / Kanal 0 (B) / Richtung
4
E+0.2 / Kanal 0 Hardwaretor
5
E+0.3 / Kanal 1 (A) / Impuls
6
E+0.4 / Kanal 1 (B) / Richtung
7
E+0.5 / Kanal 1 Hardwaretor
8
E+0.6 / Kanal 2 (A) / Impuls
9
E+0.7 / Kanal 2 (B) / Richtung
10
nicht belegt
11
nicht belegt
12
E+1.0 / Kanal 2 Hardwaretor
13
E+1.1
14
E+1.2
15
E+1.3
16
E+1.4 / Kanal 0 Latch
17
E+1.5 / Kanal 1 Latch
18
E+1.6 / Kanal 2 Latch
19
E+1.7
20
Masse 1M DI
Einsatz E/A-Peripherie
Digital-Teil
91
