TIA Portal - Hardware-Konfiguration - CPU
Projektierung Siemens
CPU
HB140 | CPU-SC | 313-6CF23 | de | 19-02
Grundsätzlich besitzt das TIA Portal folgende 2 Ansichten. Über die Schaltfläche links
unten können Sie zwischen diesen Ansichten wechseln:
Die "Portalansicht" bietet eine "aufgabenorientierte" Sicht der Werkzeuge zur Bearbei-
tung Ihres Projekts. Hier haben Sie direkten Zugriff auf die Werkzeuge für eine Aufgabe.
Falls erforderlich, wird für die ausgewählte Aufgabe automatisch zur Projektansicht
gewechselt.
Die "Projektansicht" ist eine "strukturierte" Sicht auf alle Bestandteile Ihres Projekts.

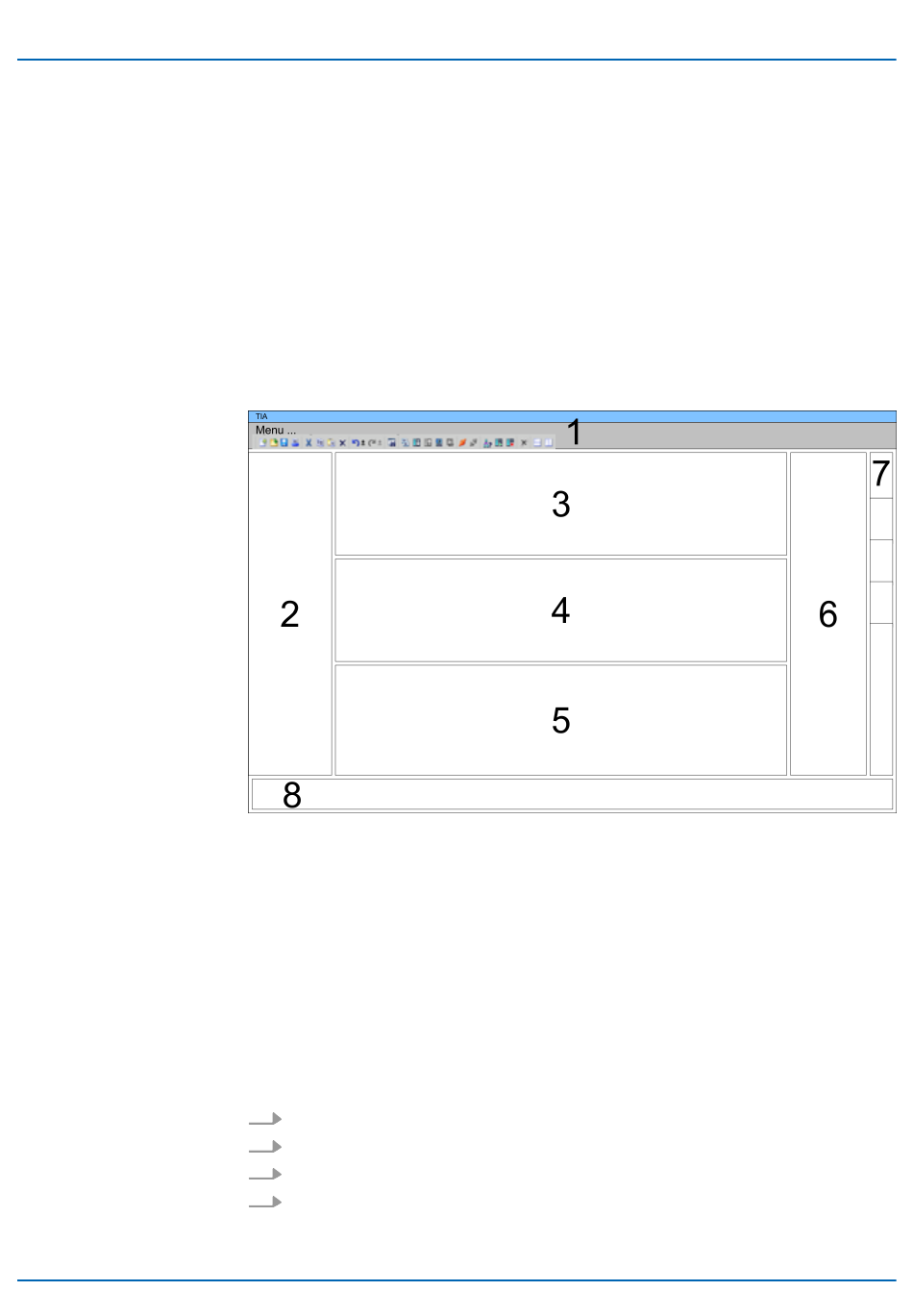

Die Projektansicht gliedert sich in folgende Bereiche:
1
Menüleiste mit Funktionsleisten
2
Projektnavigation mit Detailansicht
3
Projektbereich
4
Geräteübersicht des Projekts bzw. Bereich für die Baustein-Programmierung
5
Eigenschaften-Dialog eines Geräts (Parameter) bzw. Informationsbereich
6
Hardware-Katalog und Tools
7
"Task-Cards" zur Auswahl von Hardware-Katalog, Anweisungen und Bibliotheken
8
Wechsel zwischen Portal- und Projektansicht
Mit dem Siemens TIA Portal ist die VIPA CPU 313-6CF23 als CPU 313C-2DP (6ES7
313-6CF03-0AB0 V2.6) von Siemens zu projektieren.
1.
Starten Sie das Siemens TIA Portal.
2.
Erstellen sie in der Portalansicht mit "Neues Projekt erstellen" ein neues Projekt.
3.
Wechseln Sie in die Projektansicht.
4.
Klicken Sie in der Projektnavigation auf "Neues Gerät hinzufügen" .
Projektierung im TIA Portal
TIA Portal - Hardware-Konfiguration - CPU
181
