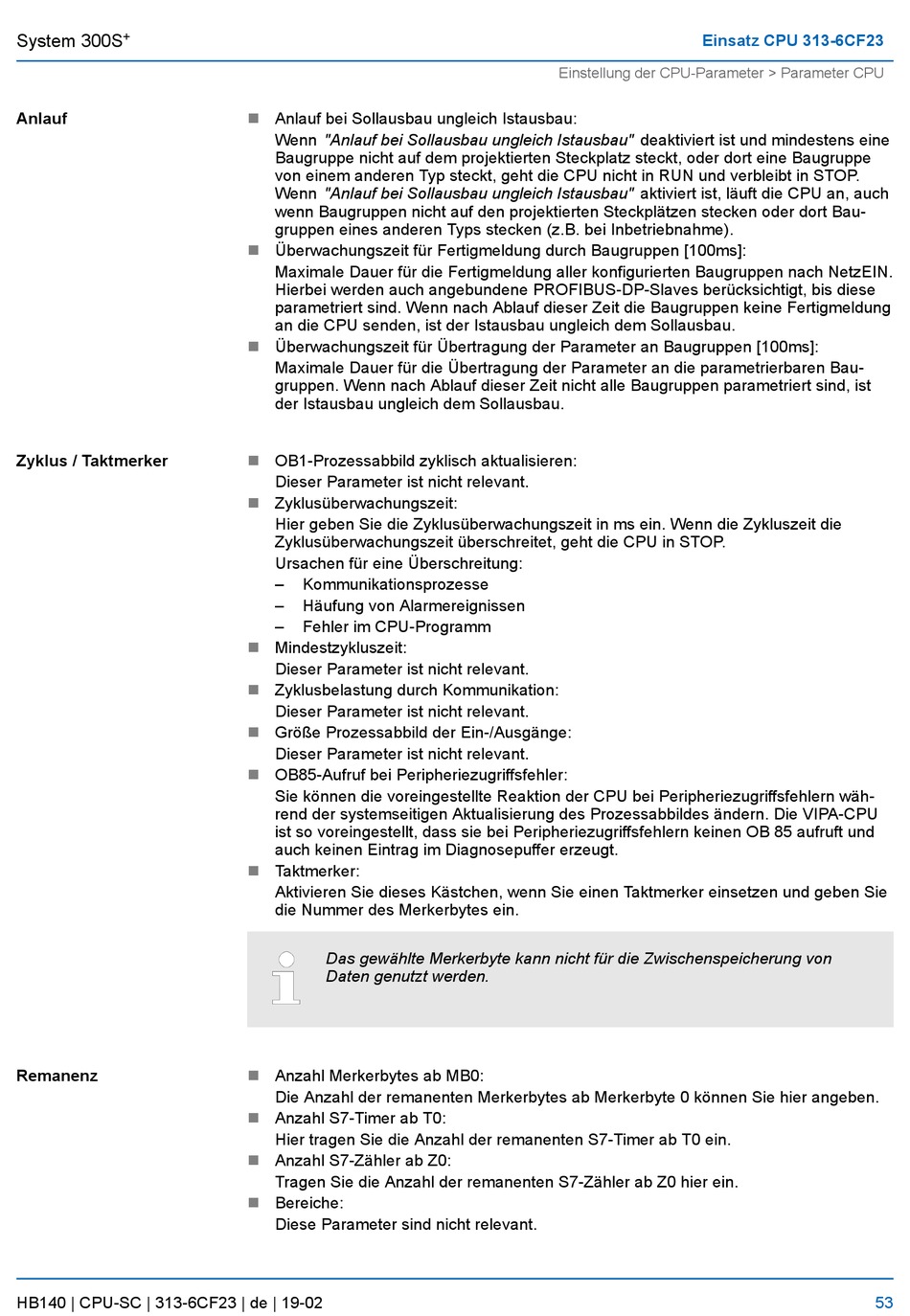

System 300S
Anlauf
Zyklus / Taktmerker
Remanenz
HB140 | CPU-SC | 313-6CF23 | de | 19-02
n
Anlauf bei Sollausbau ungleich Istausbau:
Wenn "Anlauf bei Sollausbau ungleich Istausbau" deaktiviert ist und mindestens eine
Baugruppe nicht auf dem projektierten Steckplatz steckt, oder dort eine Baugruppe
von einem anderen Typ steckt, geht die CPU nicht in RUN und verbleibt in STOP.
Wenn "Anlauf bei Sollausbau ungleich Istausbau" aktiviert ist, läuft die CPU an, auch
wenn Baugruppen nicht auf den projektierten Steckplätzen stecken oder dort Bau-
gruppen eines anderen Typs stecken (z.B. bei Inbetriebnahme).
n
Überwachungszeit für Fertigmeldung durch Baugruppen [100ms]:
Maximale Dauer für die Fertigmeldung aller konfigurierten Baugruppen nach NetzEIN.
Hierbei werden auch angebundene PROFIBUS-DP-Slaves berücksichtigt, bis diese
parametriert sind. Wenn nach Ablauf dieser Zeit die Baugruppen keine Fertigmeldung
an die CPU senden, ist der Istausbau ungleich dem Sollausbau.
Überwachungszeit für Übertragung der Parameter an Baugruppen [100ms]:
n
Maximale Dauer für die Übertragung der Parameter an die parametrierbaren Bau-
gruppen. Wenn nach Ablauf dieser Zeit nicht alle Baugruppen parametriert sind, ist
der Istausbau ungleich dem Sollausbau.
n
OB1-Prozessabbild zyklisch aktualisieren:
Dieser Parameter ist nicht relevant.
Zyklusüberwachungszeit:
n
Hier geben Sie die Zyklusüberwachungszeit in ms ein. Wenn die Zykluszeit die
Zyklusüberwachungszeit überschreitet, geht die CPU in STOP.
Ursachen für eine Überschreitung:
–
Kommunikationsprozesse
–
Häufung von Alarmereignissen
–
Fehler im CPU-Programm
n
Mindestzykluszeit:
Dieser Parameter ist nicht relevant.
n
Zyklusbelastung durch Kommunikation:
Dieser Parameter ist nicht relevant.
n
Größe Prozessabbild der Ein-/Ausgänge:
Dieser Parameter ist nicht relevant.
n
OB85-Aufruf bei Peripheriezugriffsfehler:
Sie können die voreingestellte Reaktion der CPU bei Peripheriezugriffsfehlern wäh-
rend der systemseitigen Aktualisierung des Prozessabbildes ändern. Die VIPA-CPU
ist so voreingestellt, dass sie bei Peripheriezugriffsfehlern keinen OB 85 aufruft und
auch keinen Eintrag im Diagnosepuffer erzeugt.
n
Taktmerker:
Aktivieren Sie dieses Kästchen, wenn Sie einen Taktmerker einsetzen und geben Sie
die Nummer des Merkerbytes ein.
Das gewählte Merkerbyte kann nicht für die Zwischenspeicherung von
Daten genutzt werden.
n
Anzahl Merkerbytes ab MB0:
Die Anzahl der remanenten Merkerbytes ab Merkerbyte 0 können Sie hier angeben.
n
Anzahl S7-Timer ab T0:
Hier tragen Sie die Anzahl der remanenten S7-Timer ab T0 ein.
n
Anzahl S7-Zähler ab Z0:
Tragen Sie die Anzahl der remanenten S7-Zähler ab Z0 hier ein.
Bereiche:
n
Diese Parameter sind nicht relevant.
Einsatz CPU 313-6CF23
Einstellung der CPU-Parameter > Parameter CPU
53
