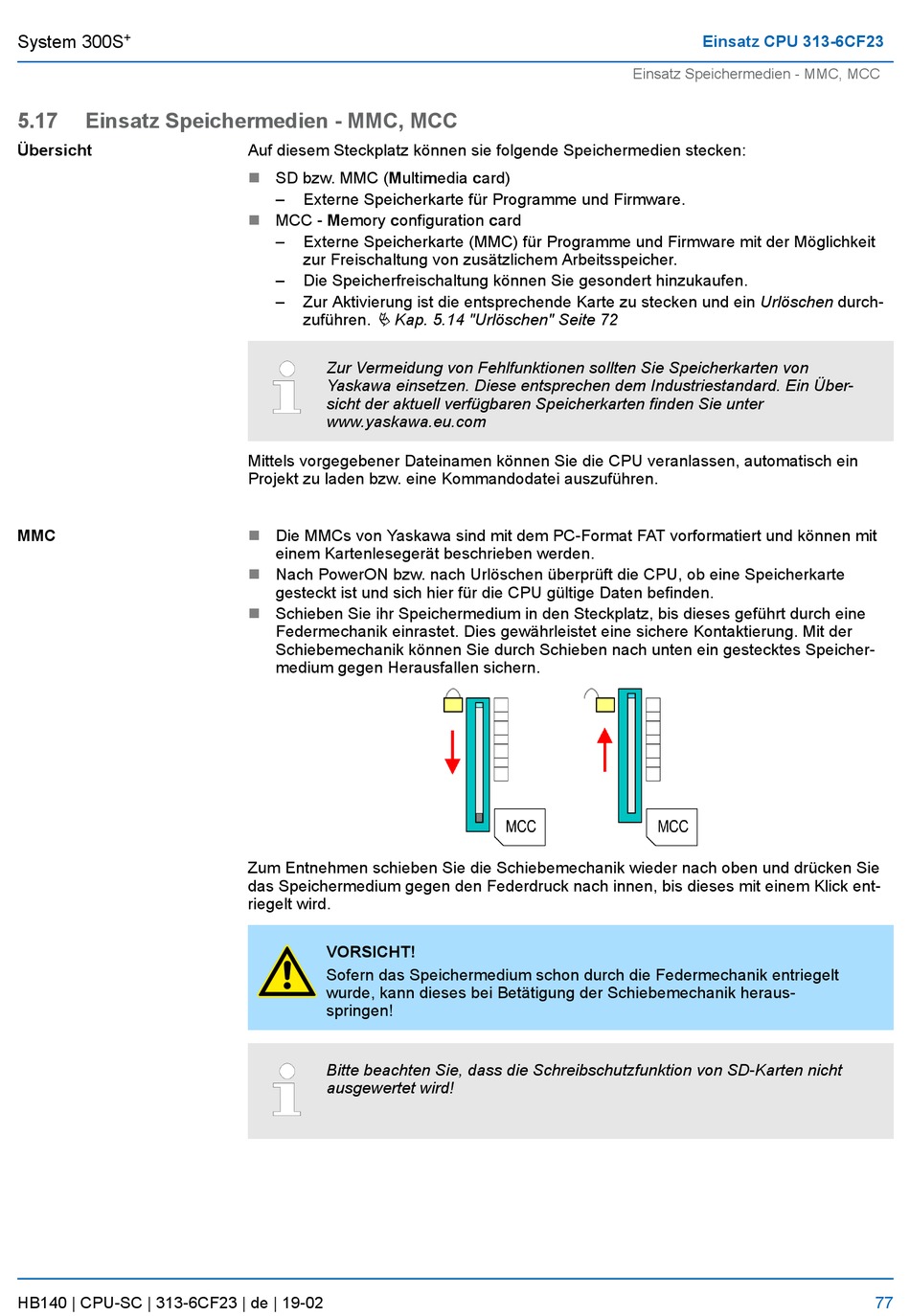

System 300S
5.17
Einsatz Speichermedien - MMC, MCC
Übersicht
MMC
HB140 | CPU-SC | 313-6CF23 | de | 19-02
Auf diesem Steckplatz können sie folgende Speichermedien stecken:
n
SD bzw. MMC (Multimedia card)
–
Externe Speicherkarte für Programme und Firmware.
n
MCC - Memory configuration card
–
Externe Speicherkarte (MMC) für Programme und Firmware mit der Möglichkeit
zur Freischaltung von zusätzlichem Arbeitsspeicher.
–
Die Speicherfreischaltung können Sie gesondert hinzukaufen.
–
Zur Aktivierung ist die entsprechende Karte zu stecken und ein Urlöschen durch-
Ä Kap. 5.14 "Urlöschen" Seite 72
zuführen.
Zur Vermeidung von Fehlfunktionen sollten Sie Speicherkarten von
Yaskawa einsetzen. Diese entsprechen dem Industriestandard. Ein Über-
sicht der aktuell verfügbaren Speicherkarten finden Sie unter
www.yaskawa.eu.com
Mittels vorgegebener Dateinamen können Sie die CPU veranlassen, automatisch ein
Projekt zu laden bzw. eine Kommandodatei auszuführen.
n
Die MMCs von Yaskawa sind mit dem PC-Format FAT vorformatiert und können mit
einem Kartenlesegerät beschrieben werden.
n
Nach PowerON bzw. nach Urlöschen überprüft die CPU, ob eine Speicherkarte
gesteckt ist und sich hier für die CPU gültige Daten befinden.
Schieben Sie ihr Speichermedium in den Steckplatz, bis dieses geführt durch eine
n
Federmechanik einrastet. Dies gewährleistet eine sichere Kontaktierung. Mit der
Schiebemechanik können Sie durch Schieben nach unten ein gestecktes Speicher-
medium gegen Herausfallen sichern.
Zum Entnehmen schieben Sie die Schiebemechanik wieder nach oben und drücken Sie
das Speichermedium gegen den Federdruck nach innen, bis dieses mit einem Klick ent-
riegelt wird.
VORSICHT!
Sofern das Speichermedium schon durch die Federmechanik entriegelt
wurde, kann dieses bei Betätigung der Schiebemechanik heraus-
springen!
Bitte beachten Sie, dass die Schreibschutzfunktion von SD-Karten nicht
ausgewertet wird!
Einsatz CPU 313-6CF23
Einsatz Speichermedien - MMC, MCC
77
