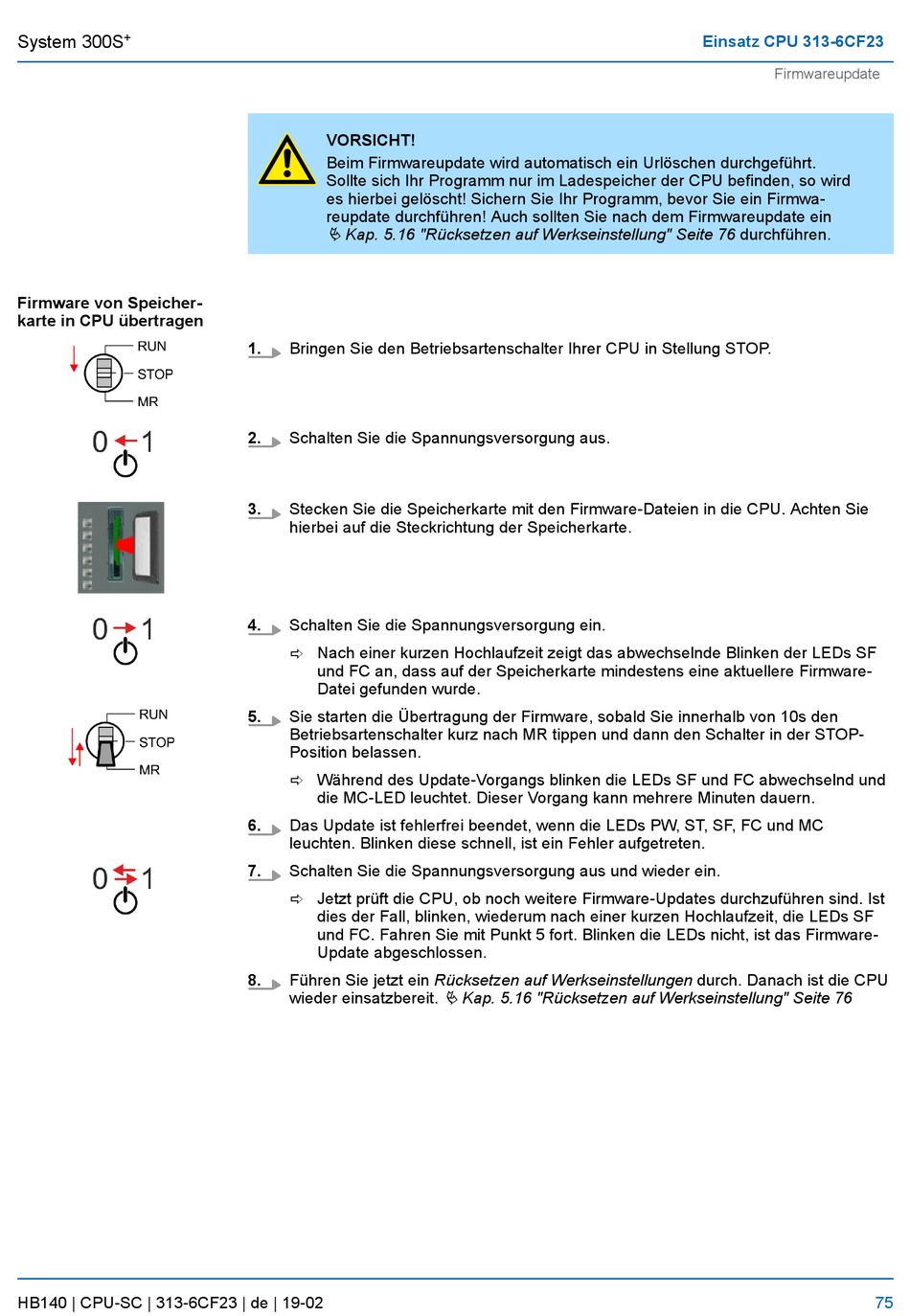

System 300S
Firmware von Speicher-
karte in CPU übertragen
HB140 | CPU-SC | 313-6CF23 | de | 19-02
VORSICHT!
Beim Firmwareupdate wird automatisch ein Urlöschen durchgeführt.
Sollte sich Ihr Programm nur im Ladespeicher der CPU befinden, so wird
es hierbei gelöscht! Sichern Sie Ihr Programm, bevor Sie ein Firmwa-
reupdate durchführen! Auch sollten Sie nach dem Firmwareupdate ein
Ä Kap. 5.16 "Rücksetzen auf Werkseinstellung" Seite 76 durchführen.
1.
Bringen Sie den Betriebsartenschalter Ihrer CPU in Stellung STOP.
2.
Schalten Sie die Spannungsversorgung aus.
3.
Stecken Sie die Speicherkarte mit den Firmware-Dateien in die CPU. Achten Sie
hierbei auf die Steckrichtung der Speicherkarte.
4.
Schalten Sie die Spannungsversorgung ein.
ð Nach einer kurzen Hochlaufzeit zeigt das abwechselnde Blinken der LEDs SF
und FC an, dass auf der Speicherkarte mindestens eine aktuellere Firmware-
Datei gefunden wurde.
5.
Sie starten die Übertragung der Firmware, sobald Sie innerhalb von 10s den
Betriebsartenschalter kurz nach MR tippen und dann den Schalter in der STOP-
Position belassen.
ð Während des Update-Vorgangs blinken die LEDs SF und FC abwechselnd und
die MC-LED leuchtet. Dieser Vorgang kann mehrere Minuten dauern.
6.
Das Update ist fehlerfrei beendet, wenn die LEDs PW, ST, SF, FC und MC
leuchten. Blinken diese schnell, ist ein Fehler aufgetreten.
7.
Schalten Sie die Spannungsversorgung aus und wieder ein.
ð Jetzt prüft die CPU, ob noch weitere Firmware-Updates durchzuführen sind. Ist
dies der Fall, blinken, wiederum nach einer kurzen Hochlaufzeit, die LEDs SF
und FC. Fahren Sie mit Punkt 5 fort. Blinken die LEDs nicht, ist das Firmware-
Update abgeschlossen.
8.
Führen Sie jetzt ein Rücksetzen auf Werkseinstellungen durch. Danach ist die CPU
wieder einsatzbereit.
Ä Kap. 5.16 "Rücksetzen auf Werkseinstellung" Seite 76
Einsatz CPU 313-6CF23
Firmwareupdate
