Einsatz PROFIBUS-Kommunikation
Einsatz als PROFIBUS-DP-Slave
164

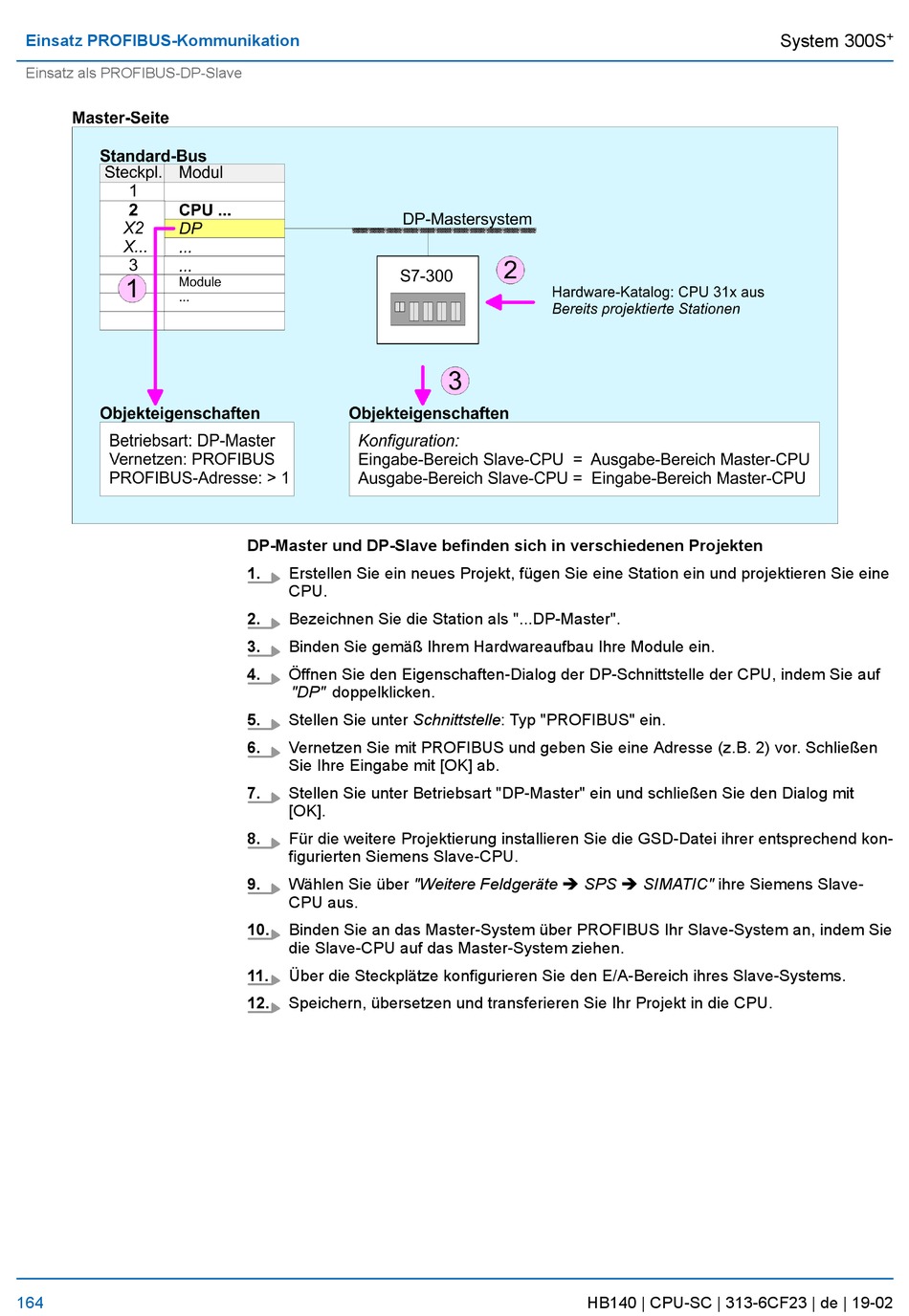

DP-Master und DP-Slave befinden sich in verschiedenen Projekten
1.
Erstellen Sie ein neues Projekt, fügen Sie eine Station ein und projektieren Sie eine
CPU.
2.
Bezeichnen Sie die Station als "...DP-Master".
3.
Binden Sie gemäß Ihrem Hardwareaufbau Ihre Module ein.
4.
Öffnen Sie den Eigenschaften-Dialog der DP-Schnittstelle der CPU, indem Sie auf
"DP" doppelklicken.
5.
Stellen Sie unter Schnittstelle: Typ "PROFIBUS" ein.
6.
Vernetzen Sie mit PROFIBUS und geben Sie eine Adresse (z.B. 2) vor. Schließen
Sie Ihre Eingabe mit [OK] ab.
7.
Stellen Sie unter Betriebsart "DP-Master" ein und schließen Sie den Dialog mit
[OK].
8.
Für die weitere Projektierung installieren Sie die GSD-Datei ihrer entsprechend kon-
figurierten Siemens Slave-CPU.
9.
Wählen Sie über "Weitere Feldgeräte è SPS è SIMATIC" ihre Siemens Slave-
CPU aus.
10.
Binden Sie an das Master-System über PROFIBUS Ihr Slave-System an, indem Sie
die Slave-CPU auf das Master-System ziehen.
11.
Über die Steckplätze konfigurieren Sie den E/A-Bereich ihres Slave-Systems.
12.
Speichern, übersetzen und transferieren Sie Ihr Projekt in die CPU.
HB140 | CPU-SC | 313-6CF23 | de | 19-02
+
System 300S
