Einsatz E/A-Peripherie
Frequenzmessung > Übersicht
6.6 Frequenzmessung
6.6.1 Übersicht
Ablauf der Messung
116
Mit dem Erreichen der Vergleichsbedingung wird die Hysterese aktiv und ein Impuls der
parametrierten Dauer ausgegeben. Solange sich der Zählerwert innerhalb des Hyste-
rese-Bereichs befindet, wird kein weiterer Impuls abgegeben. Mit Aktivierung der Hyste-
rese wird im Modul die Zählrichtung festgehalten. Verlässt der Zählerwert den Hysterese-
Bereich entgegen der gespeicherten Zählrichtung, wird ein Impuls der parametrierten
Dauer ausgegeben. Beim Verlassen des Hysterese-Bereichs ohne Richtungsänderung
erfolgt keine Impulsausgabe.

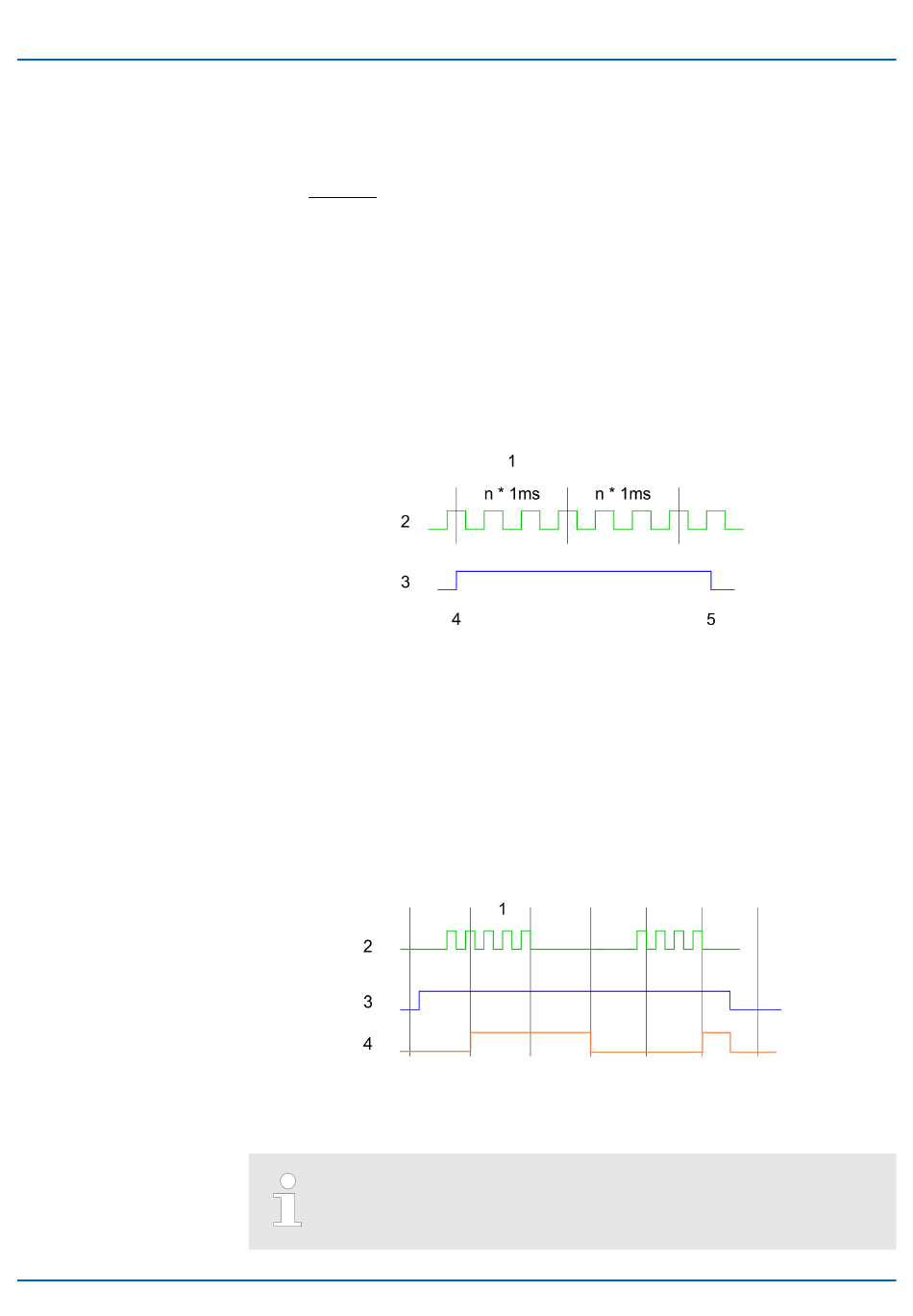

In dieser Betriebsart zählt die CPU die Impulse, die in einer vorgegebenen Integrations-
zeit eintreffen und gibt sie als Frequenzwert aus. Hierbei können Sie die Integrationszeit
zwischen 10ms und 10000ms in Schritten von 1ms einstellen. Die Vorgabe der Integrati-
onszeit kann entweder über die Parametriermaske oder über die Auftragsschnittstelle des
SFB FREQUENC (SFB 48) erfolgen.
1
Integrationszeit
2
Zählimpuls
3
Internes Tor (SW-Tor)
4
Frequenzmessung Start
5
Frequenzmessung Stop
Die Messung wird während der Integrationszeit durchgeführt und nach Ablauf der Integ-
rationszeit aktualisiert. Ist die Periodendauer der gemessenen Frequenz größer als die
parametrierte Integrationszeit, d.h. wurde während der Messung nicht eine steigende
Flanke ermittelt, so wird als Messwert 0 zurückgemeldet. Der Wert der ermittelten Fre-
quenz wird mit der Einheit "mHz" zur Verfügung gestellt. Diesen können Sie über den
Parameter MEAS_VAL auslesen. Die in den technischen Daten angegebene maximale
Frequenz ist unabhängig von der Anzahl aktivierter Kanäle.
1
Integrationszeit
2
Zählimpuls
3
Internes Tor (SW-Tor)
4
Berechnete Frequenz
Die Zählfunktion ist während der Frequenzmessung auf dem gleichen
Kanal deaktiviert.
HB140 | CPU-SC | 313-6CF23 | de | 19-02
+
System 300S
