6.5.4 Zähler - Zusatzfunktionen
Übersicht
Schematischer Aufbau
HB140 | CPU-SC | 313-6CF23 | de | 19-02
Grenzen
Endwert
Obere Zählgrenze
Die nachfolgend aufgeführten Zusatzfunktionen können Sie für den Zähler über die
Parametrierung einstellen:
n
Tor-Funktion
Die Tor-Funktion dient zum Starten, Stoppen und Unterbrechen einer Zählfunktion.
Latchfunktion
n
Sobald am Latch-Eingang eine Flanke 0-1 auftritt, wird der aktuelle Zählerwert im
Latch-Register gespeichert.
n
Vergleicher
Sie können einen Vergleichswert angeben, der abhängig vom Zählerwert einen Digi-
talausgang aktiviert bzw. einen Prozessalarm auslöst.
n
Hysterese
Durch Angabe einer Hysterese können Sie beispielsweise das ständige Schalten des
Ausgangs verhindern, wenn der Wert eines Gebersignals um einen Vergleichswert
schwankt.

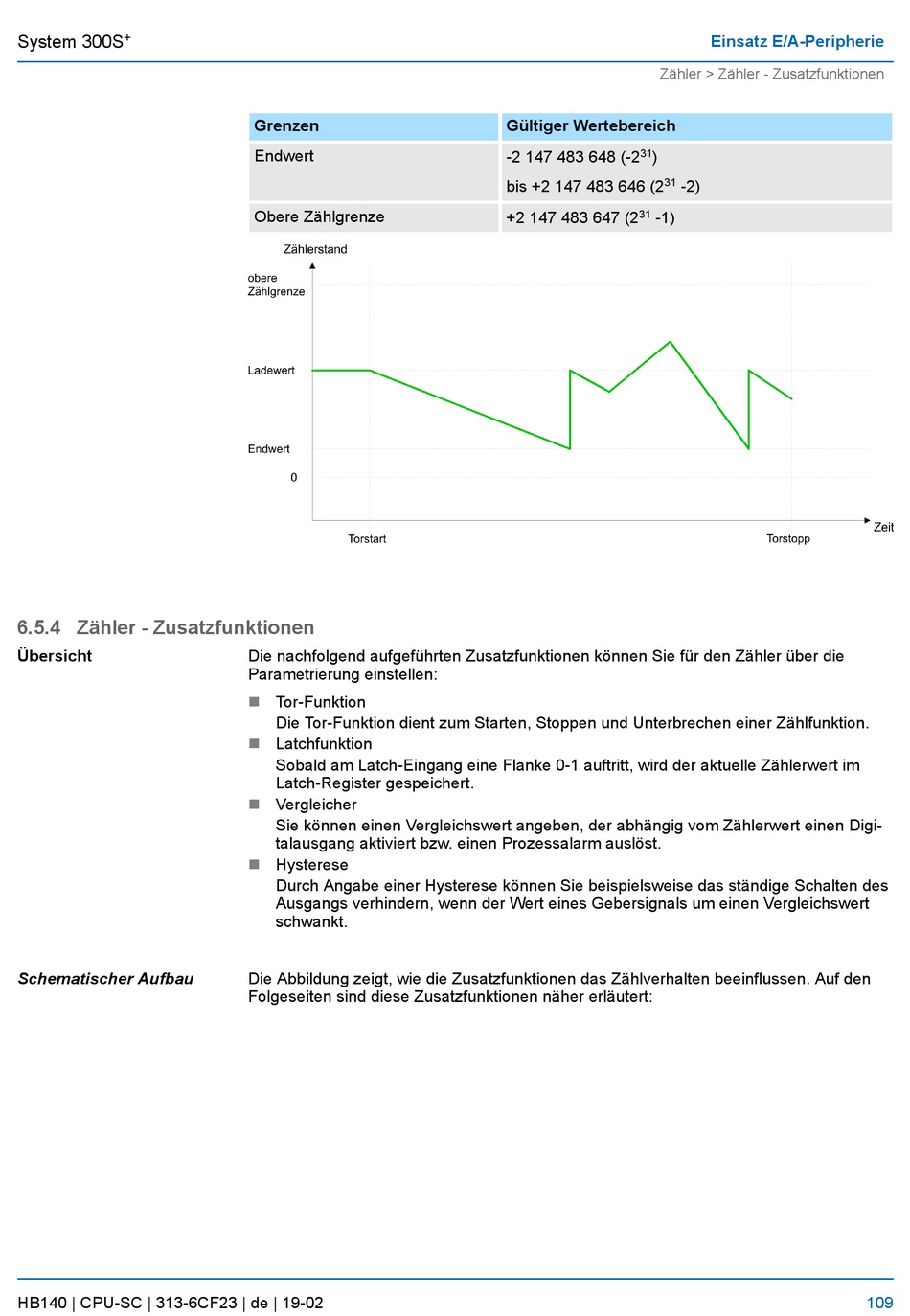

Die Abbildung zeigt, wie die Zusatzfunktionen das Zählverhalten beeinflussen. Auf den
Folgeseiten sind diese Zusatzfunktionen näher erläutert:
Zähler > Zähler - Zusatzfunktionen
Gültiger Wertebereich
-2 147 483 648 (-2
31
)
bis +2 147 483 646 (2
31
+2 147 483 647 (2
31
-1)
Einsatz E/A-Peripherie
-2)
