System 300S

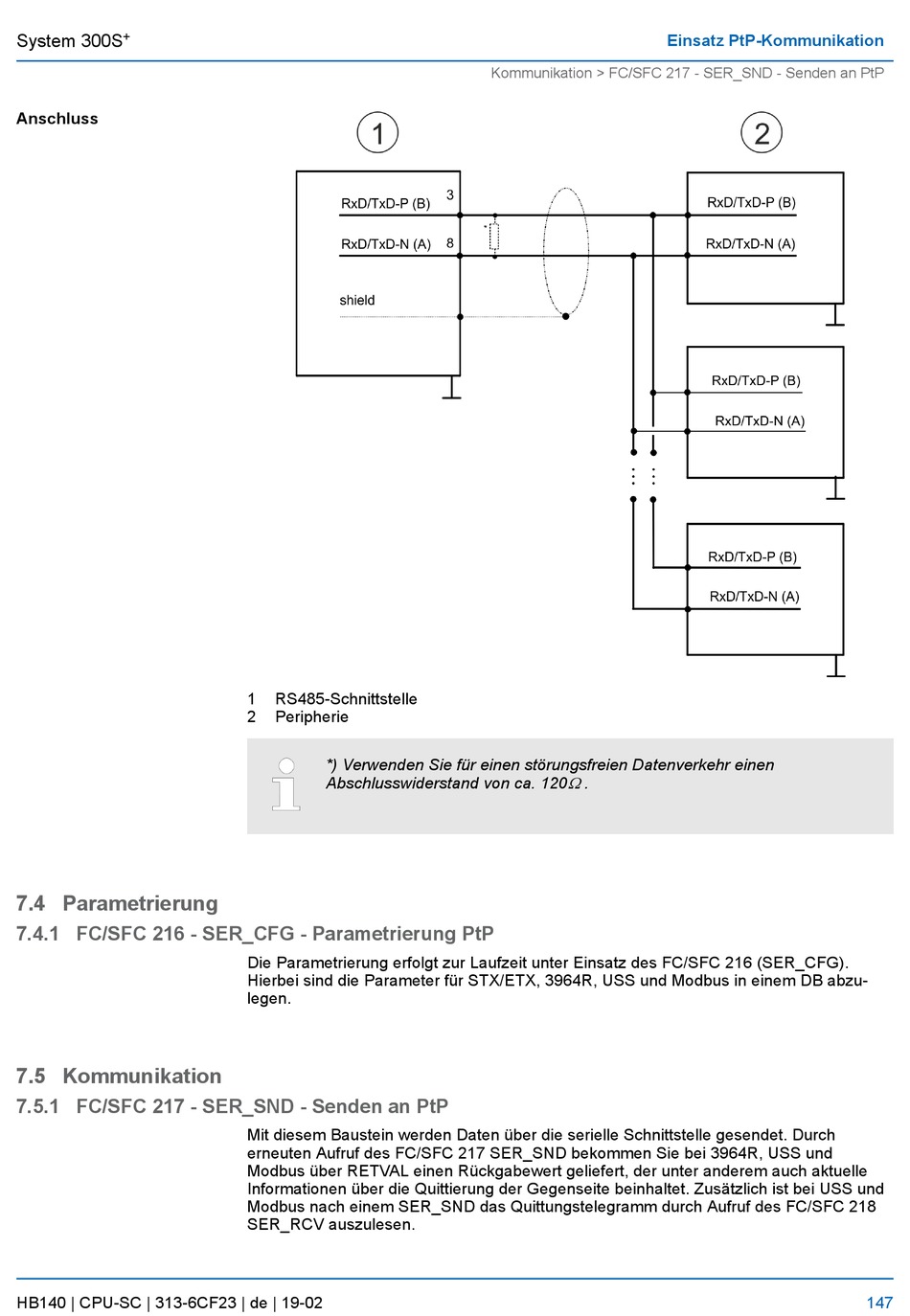

Anschluss
7.4 Parametrierung
7.4.1 FC/SFC 216 - SER_CFG - Parametrierung PtP
7.5 Kommunikation
7.5.1 FC/SFC 217 - SER_SND - Senden an PtP
HB140 | CPU-SC | 313-6CF23 | de | 19-02
1
RS485-Schnittstelle
2
Peripherie
*) Verwenden Sie für einen störungsfreien Datenverkehr einen
Abschlusswiderstand von ca. 120
Die Parametrierung erfolgt zur Laufzeit unter Einsatz des FC/SFC 216 (SER_CFG).
Hierbei sind die Parameter für STX/ETX, 3964R, USS und Modbus in einem DB abzu-
legen.
Mit diesem Baustein werden Daten über die serielle Schnittstelle gesendet. Durch
erneuten Aufruf des FC/SFC 217 SER_SND bekommen Sie bei 3964R, USS und
Modbus über RETVAL einen Rückgabewert geliefert, der unter anderem auch aktuelle
Informationen über die Quittierung der Gegenseite beinhaltet. Zusätzlich ist bei USS und
Modbus nach einem SER_SND das Quittungstelegramm durch Aufruf des FC/SFC 218
SER_RCV auszulesen.
Kommunikation > FC/SFC 217 - SER_SND - Senden an PtP
W .
Einsatz PtP-Kommunikation
147
