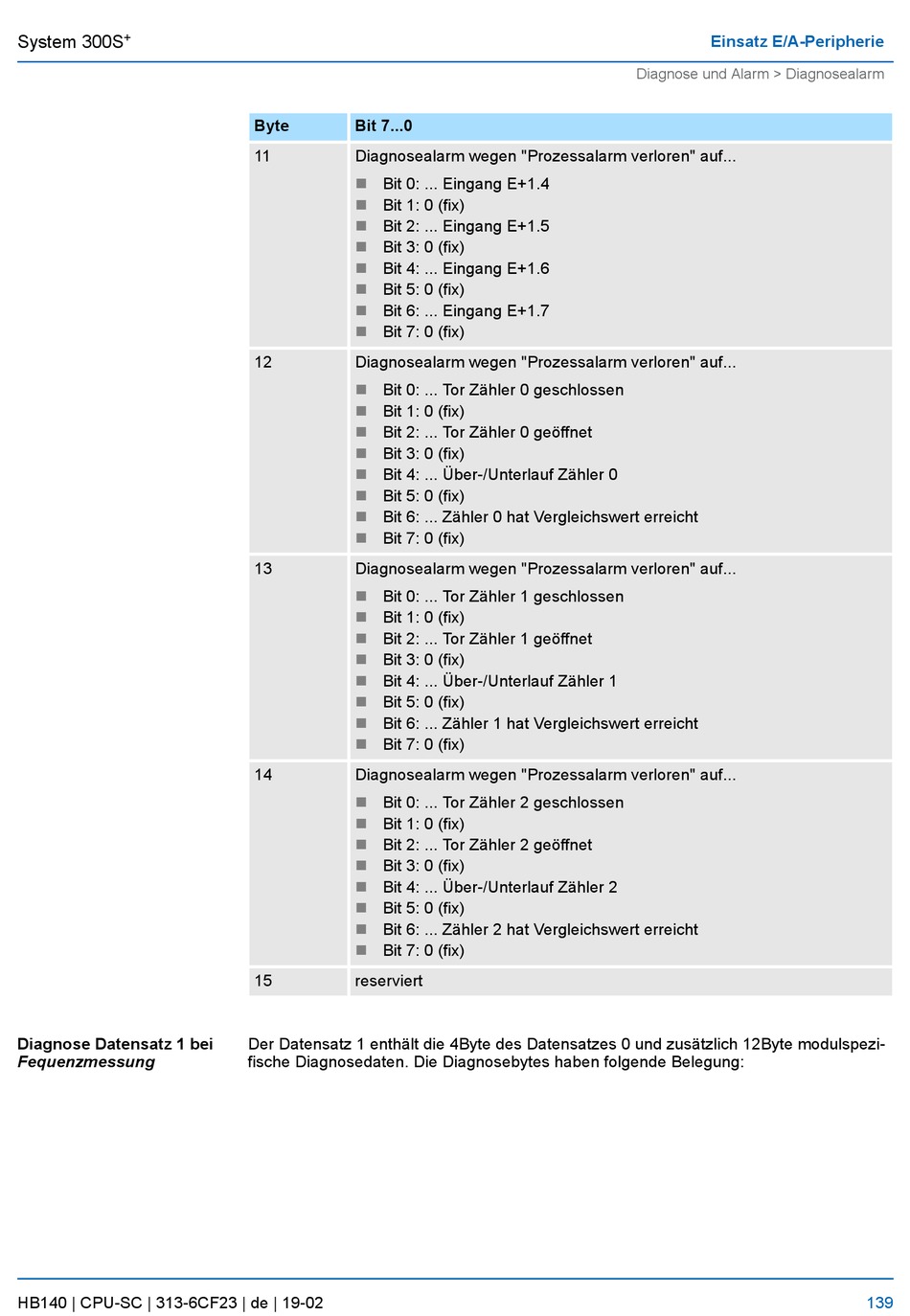

System 300S
Diagnose Datensatz 1 bei
Fequenzmessung
HB140 | CPU-SC | 313-6CF23 | de | 19-02
Byte
Bit 7...0
11
Diagnosealarm wegen "Prozessalarm verloren" auf...
n
Bit 0: ... Eingang E+1.4
n
Bit 1: 0 (fix)
n
Bit 2: ... Eingang E+1.5
n
Bit 3: 0 (fix)
n
Bit 4: ... Eingang E+1.6
n
Bit 5: 0 (fix)
n
Bit 6: ... Eingang E+1.7
Bit 7: 0 (fix)
n
12
Diagnosealarm wegen "Prozessalarm verloren" auf...
n
Bit 0: ... Tor Zähler 0 geschlossen
n
Bit 1: 0 (fix)
n
Bit 2: ... Tor Zähler 0 geöffnet
n
Bit 3: 0 (fix)
n
Bit 4: ... Über-/Unterlauf Zähler 0
Bit 5: 0 (fix)
n
n
Bit 6: ... Zähler 0 hat Vergleichswert erreicht
n
Bit 7: 0 (fix)
13
Diagnosealarm wegen "Prozessalarm verloren" auf...
n
Bit 0: ... Tor Zähler 1 geschlossen
n
Bit 1: 0 (fix)
n
Bit 2: ... Tor Zähler 1 geöffnet
Bit 3: 0 (fix)
n
n
Bit 4: ... Über-/Unterlauf Zähler 1
n
Bit 5: 0 (fix)
n
Bit 6: ... Zähler 1 hat Vergleichswert erreicht
n
Bit 7: 0 (fix)
14
Diagnosealarm wegen "Prozessalarm verloren" auf...
Bit 0: ... Tor Zähler 2 geschlossen
n
Bit 1: 0 (fix)
n
n
Bit 2: ... Tor Zähler 2 geöffnet
n
Bit 3: 0 (fix)
n
Bit 4: ... Über-/Unterlauf Zähler 2
n
Bit 5: 0 (fix)
n
Bit 6: ... Zähler 2 hat Vergleichswert erreicht
n
Bit 7: 0 (fix)
15
reserviert
Der Datensatz 1 enthält die 4Byte des Datensatzes 0 und zusätzlich 12Byte modulspezi-
fische Diagnosedaten. Die Diagnosebytes haben folgende Belegung:
Einsatz E/A-Peripherie
Diagnose und Alarm > Diagnosealarm
139
